13. Anschlussplan

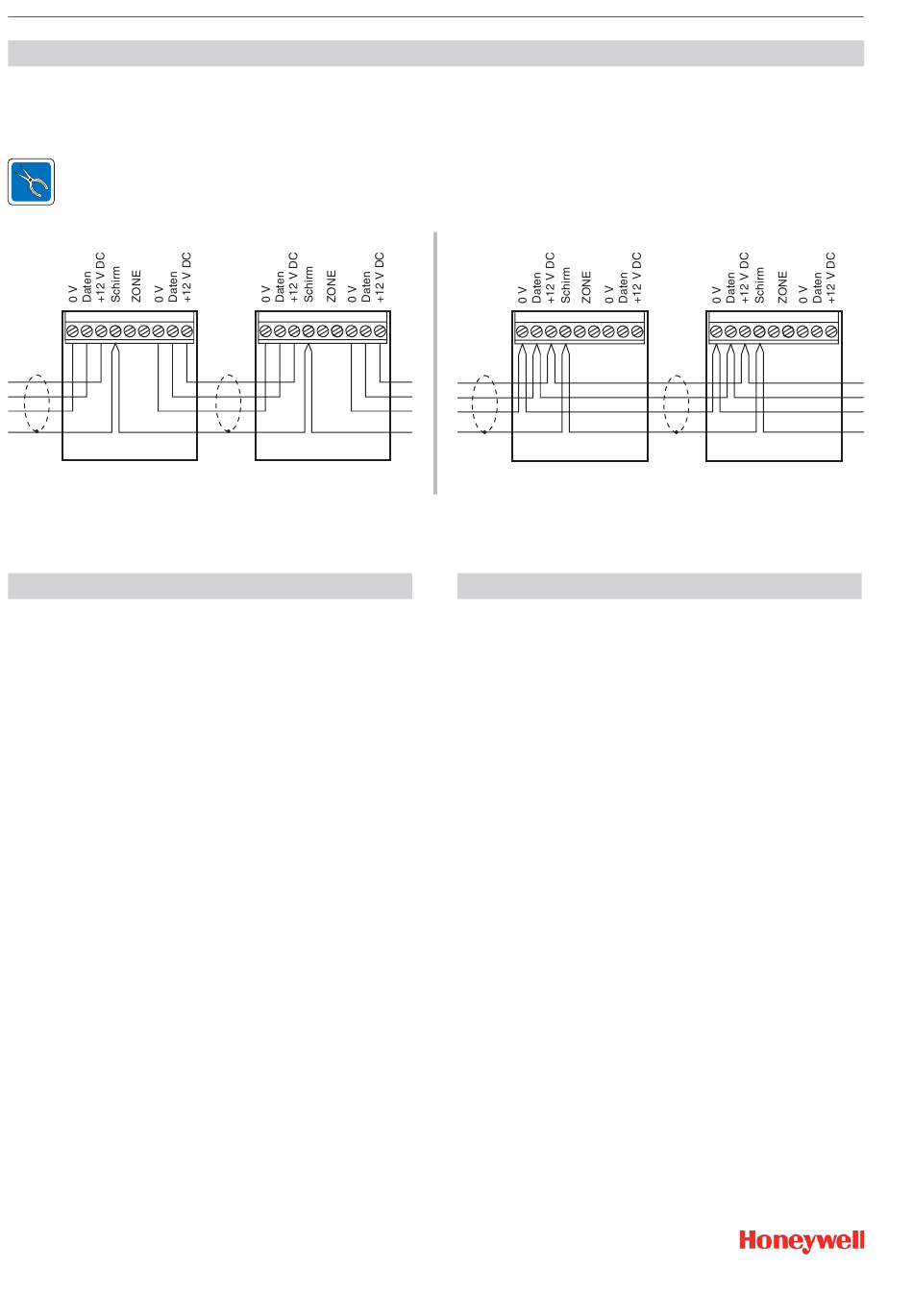

Anschluss BUS-2
Bei der Version 1 (Abb. 9) ist bei abgezogenem Melder die Spannungsversorgung und die Datenleitung für die darauf folgenden BUS-Teilnehmer
unterbrochen. Falls dies nicht gewünscht wird, ist Version 2 (Abb. 10) anzuwenden.
Die beiden Anschlüsse "ZONE" müssen frei bleiben!
Version 1
BUS-2
Melder 1
Abb. 9
14. Zubehör
033390 Verstellgelenk
Schwenkbereich: Horizontal
033391 Plombe
Honeywell Security Deutschland
Novar GmbH
Johannes-Mauthe-Straße 14
D-72458 Albstadt
Melder n (max. 63)
±20°
Vertikal +4° bis -8°
Montage-Anschluss-Anleitung Viewguard DUAL / AM BUS-2
Version 2
BUS-2
Melder 1
Abb. 10
15. EU Konformität
Die Melder Viewguard DUAL AM BUS-2, Art.-Nr. 033442 und
DUAL BUS-2, Art.-Nr. 033443
Anwendung den grundlegenden Anforderungen gemäß Artikel 3 der
R&TTE-Richtlinie 1999/5/EG.
Die EU-Konformitätserklärung steht unter "novar.de" im Service-/ Down-
loadbereich zum Download bereit.
Die Geräte dürfen nur in folgenden Staaten in den Verkehr gebracht und
betrieben werden:
Deutschland, Schweiz und Österreich.
