Montage-Anschluss-Anleitung
Viewguard DUAL AM BUS-2/BUS-1
Art.-Nr. 033442.20
mit Abdecküberwachung
VdS Klasse C
konform zu EN 50131-1
und EN 50131-2-4, Grad 3

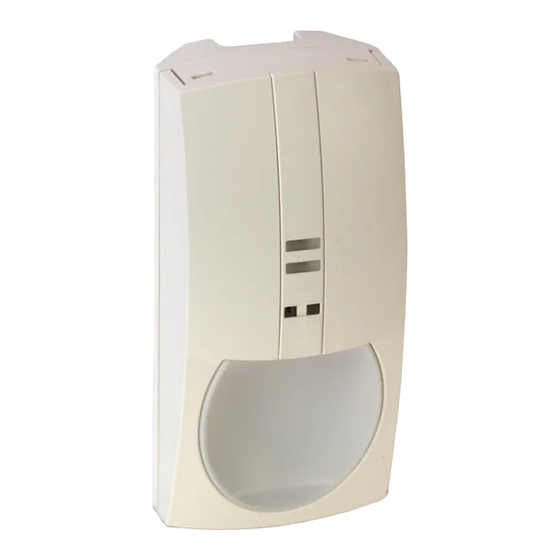

Viewguard DUAL
BUS-2/BUS-1
Art.-Nr. 033443.20
VdS Klasse B
konform zu EN 50131-1
und EN 50131-2-4, Grad 2
1. Allgemeines
Die Viewguard DUAL Bewegungsmelder bestehen aus zwei unab-
hängig voneinander arbeitenden Systemen:
- Passiv-Infrarot-Melder plus Mikrowellenmelder
Das Funktionsprinzip der Melder beruht auf einer intelligenten Ver-
knüpfung von Passiv-Infrarot-Sensor und Mikrowelle.
Durch diese Verknüpfung sind die Melder besonders unempfindlich
gegenüber Luft- und Wärmeturbulenzen.
Wichtiger Hinweis:
Bei extremen Bedingungen wie lang anhaltender Hitzeperiode kann es
aus physikalischen Gründen vorübergehend zu einer Einschränkung
der PIR-Funktion kommen.
2. Eigenschaften
- Betrieb am BUS-2 oder alternativ am BUS-1
- Abdecküberwachung ( nti- ask) mit einer Reichweite von ca. 30 cm A M
(nur AM-Melder)
- EMK-Funktion: Der als erster ausgelöste Melder kann mit Hilfe der
LED-Anzeige identifiziert werden
- Ein ausgelöster Alarm wird im Melder gespeichert bis zum Löschen
- Konventionelle Meldergruppe zur Integration von Kontakten oder
potentialfreien Meldern in das BUS-System (Meldergruppe nicht
löschbar).
- Reichweite in 4 Stufen einstellbar
- PIR-Empfindlichkeit in 2 Stufen einstellbar
- MW-Empfindlichkeit in 2 Stufen einstellbar
- Störung / Abdeckung speichern oder nicht speichern
- Zyklischer Selbsttest (nur AM-Melder)
- Betriebsspannungsüberwachung
- Temperaturalarm bei unzulässig hoher/niedriger Umgebungstem-
peratur, Alarmschwellen programmierbar (von -10 °C bis +55 °C)
- Mikrowelle kann im Zustand "unscharf" deaktiviert werden
- Geringe Stromaufnahme
- Deckelkontakt und Abreißsicherung
Gemeinsamer Schalter für Deckelkontakt und Abreißsicherung.
Der Deckelkontakt ist grundsätzlich in Funktion, die Abreiß-
sicherung kann bei Bedarf verwendet werden (siehe 6.4).
Die Abreißsicherung muss verwendet werden, wenn gemäß EN
50131-2-4 Grad 3 installiert wird.
Hinweis: Je nach Betriebsart stehen nicht alle Funktionen zur Ver-
fügung (siehe Kap. 3).
P01718-10-002-03
2009-11-02
033442.20 033443.20
(nur AM-Melder)
Anerkennung
033442.20: G108039
033443.20: G108512
3. Betriebsarten - Übersicht
3.1 Betrieb am BUS-2 im Viewguard-Modus
Voller Funktionsumfang.
Der Melder wird bei der Aufnahme der BUS-2-Teilnehmer als View-
guard-Melder erkannt.
Voraussetzungen dafür:
Zentralensoftware ab V07.xx (HB/MB24, HB/MB48, MB100)
(HB48 und MB100 mit Index .10)
WINFEM Advanced ab V04.xx
Bei früheren Softwareversionen wird der Melder als SCM 3000 erkannt
und als solcher programmiert (Funktionsumfang siehe 3.2).
3.2 Betrieb am BUS-2 im SCM 3000-Modus
(Wenn der Viewguard-Modus gemäß 3.1 nicht möglich ist)
Betrieb als Logikmelder.
- Abdecküberwachung inaktiv im Zustand "scharf"
- Mikrowelle inaktiv im Zustand "unscharf"
Nicht unterstützte Funktionen:
- Deckelkontakt und Abreißsicherung
Die Sabotagemeldung erfolgt beim Öffnen des Gehäuses. Die Bus-
verbindung reißt ab, dies löst eine Sabotagemeldung aus.
- Meldergruppe
- Mikrowelle programmieren
- Temperaturalarm
- Anzeige "Erstalarm"
- Gehtest direkt ein- und ausschalten
3.3 Betrieb am BUS-1
Betrieb als Logikmelder.
- Abdecküberwachung inaktiv im Zustand "scharf"
- Mikrowelle inaktiv im Zustand "unscharf"
- Störungsmeldung (Störung oder erkannte Abdeckung):
Die Störungsmeldung ist mit der Alarmmeldung "
- Deckelkontakt und Abreißsicherung
Die Sabotagemeldung erfolgt beim Öffnen des Gehäuses. Die Bus-
verbindung reißt ab, dies löst eine Sabotagemeldung aus.
Nicht unterstützte Funktionen:
- Mikrowelle programmieren
- Temperaturalarm
- Anzeige "Erstalarm"
- Gehtest direkt ein- und ausschalten
- Störung speichern nur bei AM-Meldern möglich
4. Das Gehäuse
- Gehäuse öffnen
Falls erforderlich, mit einem kleinen
Schraubendreher o.ä. Plombe durch-
stoßen und nach unten herauszie-
hen.
Rastverschluss (unten in der Mitte,
siehe Abb. 2- ) leicht nach innen
drücken.
Gehäuseoberteil unten wegklappen
Gehäuseoberteil nach unten aus-
hängen.
- Gehäuse schließen
in umgekehrter Reihenfolge. Achten Sie
darauf, dass das Gehäuse richtig ver-
schlossen ist und der Rastverschluss ein-
rastet.
Die Plombe zum Verschließen des
Gehäuses wird erst nach endgültig abge-
schlossener Installation eingesetzt.
EBSVG.01.0V04.xx
ODER " verknüpft
Abb. 1
