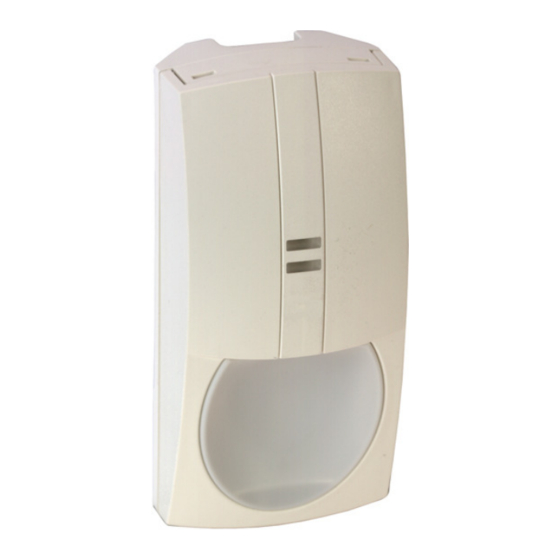

1. Allgemeines
Die Viewguard PIR Melder sind Bewegungsmelder nach dem Passiv-
Infrarot (PIR) Prinzip.
Im Auslieferungszustand sind die Melder mit einem Spiegel für Flä-
chenoptik ausgestattet. Bei Bedarf können sie einfach auf Strecken-
oder Vorhangoptik umgerüstet werden. Die entsprechenden Spiegel
sind als Zubehör erhältlich (siehe Kap. 14).
2. Eigenschaften
- Betrieb am BUS-2 oder alternativ am BUS-1
A M
- Abdecküberwachung ( nti- ask) mit einer Reichweite von ca. 30 cm
(nur AM-Melder)
- EMK-Funktion: Der als erster ausgelöste Melder kann mit Hilfe der
LED-Anzeige identifiziert werden
- Ein ausgelöster Alarm wird im Melder gespeichert bis zum Löschen
- Konventionelle Meldergruppe zur Integration von Kontakten oder
potenzialfreien Meldern in das BUS-System (Meldergruppe nicht
löschbar).
- Reichweite in 4 Stufen einstellbar
- Empfindlichkeit in 2 Stufen einstellbar
- Störung / Abdeckung speichern oder nicht speichern
- Zyklischer Selbsttest bei AM-Meldern
- Betriebsspannungsüberwachung
- Temperaturalarm bei unzulässig hoher/niedriger Umgebungstempe-
ratur, Alarmschwellen programmierbar von -10 °C bis +55 °C
- Geringe Stromaufnahme
- Deckelkontakt und Abreißsicherung
Gemeinsamer Schalter für Deckelkontakt und Abreißsicherung.
Der Deckelkontakt ist grundsätzlich in Funktion, die Abreißsicherung
kann bei Bedarf verwendet werden (siehe Kap. 6.6).
- Die Melder besitzen ohne Referenzfläche eine ausreichende Immuni-
tät gegen Falschalarme.
Hinweis : Je nach Betriebsart stehen nicht alle Funktionen zur
Verfügung (siehe folgendes Kapitel).
P01543-02-002-03
2015-04-08
PIR AM PIR
BUS-2/BUS-1 BUS-2/BUS-1
-Anerkennungs-Nr.
siehe Kap. 15.
3. Betriebsarten - Übersicht
3.1 Betrieb am BUS-2 im Viewguard-Modus
Voller Funktionsumfang.
Der Melder wird bei der Aufnahme der BUS-2-Teilnehmer als View-
guard-Melder erkannt.
Voraussetzungen:
Zentralensoftware ab V07.xx (HB/MB24, HB/MB48, MB100)
(HB48 und MB100 mit Index .10)
WINFEM Advanced ab V04.xx
Bei früheren Softwareversionen wird der Melder als SCM 3000
erkannt und als solcher programmiert (Funktionsumfang siehe unten).
3.2 Betrieb am BUS-2 im SCM 3000-Modus
(Wenn der Viewguard-Modus gemäß 3.1 nicht möglich ist)
Betrieb als Logikmelder.
- Abdecküberwachung inaktiv im Zustand "scharf"
Nicht unterstützte Funktionen:
- Deckelkontakt und Abreißsicherung
Die Sabotagemeldung erfolgt beim Öffnen des Gehäuses. Die Bus-
verbindung reißt ab, dies löst eine Sabotagemeldung aus.
- Meldergruppe
- Temperaturalarm
- Anzeige "Erstalarm"
- Gehtest direkt ein- und ausschalten
3.3 Betrieb am BUS-1
Betrieb als Logikmelder.
- Abdecküberwachung inaktiv im Zustand "scharf"
- Störungsmeldung (Störung oder erkannte Abdeckung):
Die Störungsmeldung ist mit der Alarmmeldung "ODER" verknüpft
- Deckelkontakt und Abreißsicherung:
Die Sabotagemeldung erfolgt beim Öffnen des Gehäuses. Die Bus-
verbindung reißt ab, dies löst eine Sabotagemeldung aus.
Nicht unterstützte Funktionen:
- Temperaturalarm
- Anzeige "Erstalarm"
- Gehtest direkt ein- und ausschalten
- Störung speichern nur bei AM-Meldern möglich

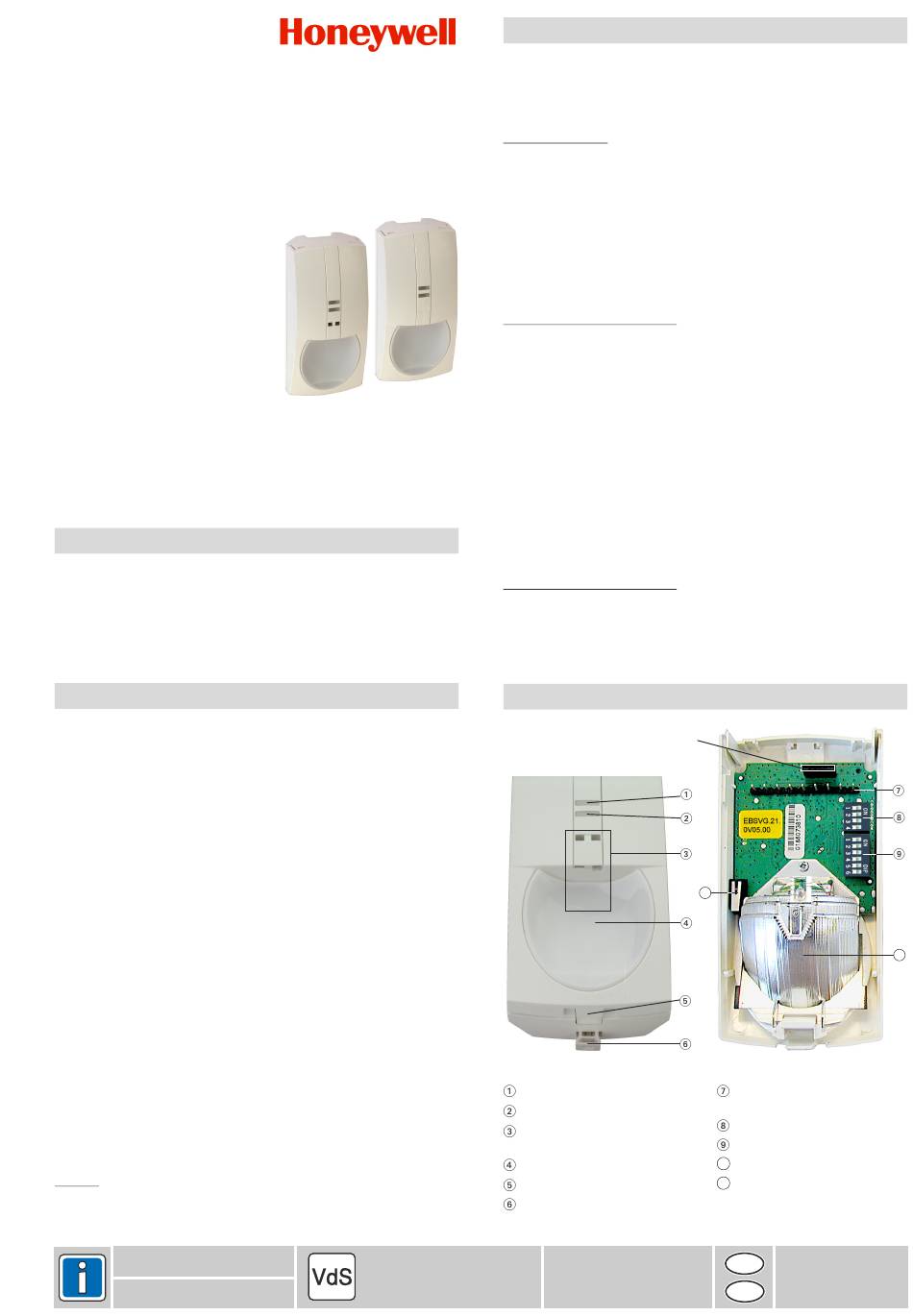

4. Aufbau des Melders
nur für werksinterne Verwendung
Abb. 1
LED gelb
LED rot
Abdecküberwachung
(nur AM-Melder)
Abdeckfolie für Spiegeloptik
Rastverschluss
Plombe
EBSVG.21.0V05.xx
11
Steckkontakte für Anschluss-
leiste
DIP-Schalter S1
DIP-Schalter S2
Spiegeloptik
10
Schalter für Deckelkontakt
11
und Abreißsicherung
D
