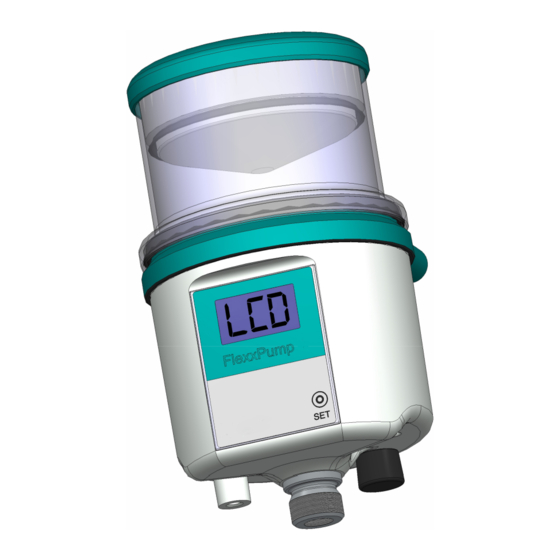

DLS FlexxPump 125 Bedienungsanleitung

Netzteil (24v dc)
Vorschau ausblenden Andere Handbücher für FlexxPump 125:
Inhaltsverzeichnis

Quicklinks

D L S
SCHMIERSYSTEME
D I R E C T
L U B R I C A T I O N
S Y S T E M S
Bedienungsanleitung
FlexxPump 125 Netzteil (24V DC)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für DLS FlexxPump 125

Inhaltszusammenfassung für DLS FlexxPump 125

  • Seite 1 D L S SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Bedienungsanleitung FlexxPump 125 Netzteil (24V DC)

  • Seite 2: Revisionshistorie & Impressum

    Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträ- ger und Datennetze), auch teil- und/oder auszugsweise, behält sich die DLS Schmier- systeme GmbH vor. Inhaltliche und technische Änderungen ohne vorherige Ankündigung vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S I.III Inhaltsübersicht Kapitel Inhalt Seite Revisionshistorie & Impressum Revisionshistorie I.II...
  • Seite 4 FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Kapitel Inhalt Seite Werkseinstellungen 6.2.1 Grundeinstellungen Betriebsmodus Stundenmodus -h- 6.2.2...
  • Seite 5 FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Kapitel Inhalt Seite Kartuschenwechsel Entsorgung Freigegebenes Zubehör 10.1 Schmierstoffe 10.2...

  • Seite 6: Allgemeines Zu Dieser Bedienungsanleitung

    Betrieb oder Wartungen der FlexxPump 125 beauftragt werden, gelesen und verstanden wurde. Bewahren Sie diese Anleitung daher an einem geeigneten Platz, idealerweise an einem gut zugänglichen Ort, im Umfeld der FlexxPump 125 auf. Informieren Sie Ihre Kollegen, die im örtlichen Bereich der Maschine arbeiten, über Sicherheitshinweise, damit niemand zu Schaden kommt.

  • Seite 7: Sicherheitssymbole

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Sicherheitssymbole Nachstehende Sicherheitssymbole werden in dieser Anleitung verwendet, um Sie auf...

  • Seite 8: Sicherheit

    L U B R I C A T I O N S Y S T E M S Sicherheit Alle Personen, die mit der FlexxPump 125 arbeiten, haben diese Bedienungsanleitung, insbesondere die Sicherheitshinweise sowie die am Einsatzort gültigen Regeln und Vorschriften, zu befolgen. Allgemeingültige gesetzliche Vorschriften und weitere Regeln sowie die einschlägigen Regeln und Vorschriften zur Unfallverhütung (z.

  • Seite 9: Bestimmungsgemäße Verwendung

    + Einschlägige Vorschriften und Regeln zur Arbeitssicherheit, Unfallverhütung und zum Umweltschutz sind einzuhalten. + Arbeiten und Tätigkeiten mit und an der FlexxPump 125 sind nur mit entsprechen- der Autorisierung zulässig (Kap. 2.3). Alle anderen Verwendungen als der vorgenannten bestimmungsgemäßen Verwendung oder die Missachtung eines vorstehenden Punktes gilt als nicht bestimmungsgemäß.

  • Seite 10: Allgemeine Sicherheitshinweise

    L U B R I C A T I O N S Y S T E M S Allgemeine Sicherheitshinweise Für die FlexxPump 125 werden folgende Sicherheitshinweise gegeben: GEFAHR Defekte oder fehlerhafte Elektroanschlüsse oder nicht zugelas- sene spannungsführende Bauteile führen zu schweren Verlet- zungen bis hin zum Tod.

  • Seite 11: Funktionsbeschreibung

    Im frontseitig angebrachten LCD werden die verschiedenen Betriebszustände ange- zeigt; es können weitere Informationen (Leerstand der Kartusche, Fehler) abgelesen werden. Die vorliegende FlexxPump 125 als 24V-DC-Version hat eine elektrische Schnittstelle. Über den mitgelieferten Magnetstift kann der Betriebsmodus und die ge- förderte Schmierstoffmenge pro Zeit verstellt bzw. eingestellt werden, um die Schmier-...

  • Seite 12: Typenschild Und Kennzeichnung

    S Y S T E M S Typenschild und Kennzeichnung Das Typenschild der FlexxPump 125 ist auf der Pumpe selbst sichtbar an der Seite angebracht. Dort ist das CE-Zeichen sowie die Seriennummer der FlexxPump 125 sichtbar. Zur Position des Typenschildes und der Seriennummer sei auf Kapitel 3, Abb.

  • Seite 13: Technische Daten

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Technische Daten Gehäuse Abmessungen ohne Kartusche 83 x 82 x 85 (B x H x T)

  • Seite 14: Transport Und Lagerung

    S Y S T E M S Transport und Lagerung Verpackung Die FlexxPump 125 wird in einer Umverpackung (Karton) und - je nach Lieferumfang mit einer Schmierstoffkartusche und weiterem Zubehör - im gleichen Gebinde ange- liefert. Zum Schutz vor Feuchtigkeit und Schmutz sind diese zusätzlich in PE-Folien verpackt. Als vorbeugende Schutzmaßnahme gegen den Austritt des vorbefüllten Schmierstoffes aus der FlexxPump 125 sind auf der Schmierstoffzufuhr sowie am Schmierstoffauslass entsprechende Schutzkappen aufgezogen.

  • Seite 15: Montage

    S Y S T E M S Montage Vorbereitungen Informieren Sie sich vor Beginn der Arbeiten ausführlich über die FlexxPump 125 an- hand dieser Bedienungsanleitung; insbesondere über die allgemeinen Sicherheitshin- weise (Kap. 2.7). Bereiten Sie den Montageplatz entsprechend sorgfältig vor.
  • Seite 16  Ziehen Sie die schwarze Schutzkappe unten von der elektrischen M12x1-Schnitt- stelle ab. 4. Elektrische Schnittstelle anschließen  Verbinden Sie die FlexxPump 125 durch ein passendes Anschlusskabel mit der externen Spannungsversorgung bzw. Steu- erung über die M12x1-Schnittstelle an der Unterseite der FlexxPump 125 .
  • Seite 17 Arbeit. Vermeiden Sie unbedingt das Eindringen von Schmutz, Flüssigkeiten und Fremdkörpern in die Kartusche. 6. Aufsetzen der Schmierstoffkartusche  Setzen Sie die volle Schmierstoffkartu- sche auf die FlexxPump 125 auf.  Drehen Sie die Schmierstoffkartusche im Uhrzeigersinn auf die FlexxPump 125 .  Die Endposition ist nach zwei vollen Um- drehungen dann erreicht, wenn das Etikett der Schmierstoffkartusche mit der Frontfolie der FlexxPump 125 fluchtend übereinander...

  • Seite 18: Inbetriebnahme

    Schmierstelle nötigen erforderlichen Werten und passen Sie diese ggf. an. Die Werks- und Grundeinstellungen sind in Kap. 6.2 festgehalten; Änderungen an der FlexxPump 125 sind im SET-Menü, vgl. Kap. 6.3.7, und im PRO-Menü, vgl. Kap. 6.3.9, 6.3.10, sowie 6.3.11, vorzunehmen.

  • Seite 19: Bedienung Und Einstellungen Allgemeines

    Pausenzeit h selbsttätig den nächsten Schmierzyklus durch. Die Einweg-Wechselkartusche mit 125 bzw. 250ml Schmierstoff gewährleistet eine kontrollierte und gleichbleibende Qualität des Schmierstoffes und wird ohne Luftblase- neinschlüsse abgefüllt. Die FlexxPump 125 ermöglicht eine hohe Versorgungssicher- heit der Schmierstelle und beugt Ausfällen vor. Die FlexxPump 125 ist in der vorliegen- den Ausführung für den Schmierstoff Fett und Öl ausgelegt. Die FlexxPump 125 ist in der vorliegenden Ausführung ohne Schmierstoffkartusche und passender externer 24V-DC-Spannungsversorgung nicht einsatzfähig. Die Kartu- sche kann - je nach bestellter Ausführung - bereits im Lieferumfang enthalten sein und...
  • Seite 20 L U B R I C A T I O N S Y S T E M S Die jeweiligen Zustände der FlexxPump 125 können Sie dem LCD entnehmen, wel- ches zusätzlich durch farbige LED die optische Erkennbarkeit des Zustandes ermög- licht.

  • Seite 21: Werkseinstellungen

    6 Stunden jeweils eine Spende von einem Hub (0,15 cm³) gefördert. Stellen Sie fest, ob die Grundeinstellungen für Ihre Anwendung zutreffend sind und die Schmierstelle mit der richtigen Menge Schmierstoff pro Zeiteinheit versorgt wird. Ist dies der Fall, können Sie die FlexxPump 125 im Stundenmodus mit den Grundein- stellungen betreiben. Ist dies nicht der Fall, ändern Sie die Werte für die Pausenzeit h und Zyklenzahl c ent- sprechend ab: In Kap.

  • Seite 22: Grundeinstellungen Betriebsmodus Entleerzeitmodus Et

    Kartusche mit 125ml Inhalt innerhalb von ca. 5,6 Stunden jeweils eine Spende von einem Hub (0,15 cm³) gefördert. Bei der Verwendung einer Kartusche mit 250ml In- halt wird durch die FlexxPump 125 innerhalb von ca. 2,8 Stunden jeweils eine Spende von einem Hub (0,15cm³) gefördert.

  • Seite 23: Menü Und Lcd-Meldungen

    Menü und LCD-Meldungen Über das LCD der FlexxPump 125 können sowohl Informationen optisch abgelesen werden, als auch in Verbindung mit dem an der Unterseite der FlexxPump 125 ange- brachten Magnetstift Einstellungen verändert oder einzelne Aktionen ausgelöst werden. Grundsätzlich können sowohl im ausgeschalteten Zustand (OFF) als auch im einge- schalteten Zustand (ON) der FlexxPump 125 Einstellungen verändert und Aktionen...
  • Seite 24 Das INF-Menü ist nur aus dem OFF-Modus (FlexxPump 125 ist ausgeschaltet) erreichbar. Das INF-Menü bietet Ihnen lediglich einen informativen Überblick über die aktuellen Einstellungen an der FlexxPump 125 . Details hierzu in Kap. 6.3.4, Kap. 6.3.5 bzw. Kap. 6.3.6. Das SET-Menü ist nur aus dem OFF-Modus (FlexxPump 125 ist ausgeschaltet) erreichbar.
  • Seite 25 Das PRO-Menü ist nur aus dem ON-Modus (FlexxPump 125 ist eingeschaltet) erreichbar. Das PRO-Menü ermöglicht Ihnen Änderungen der Einstellungen - und somit am Spendeverhalten - der FlexxPump 125 vorzunehmen. Details hierzu in Kap. 6.3.9, 6.3.10, sowie 6.3.11. Das FIL-Menü ist nur aus dem ON-Modus (FlexxPump 125 ist eingeschaltet) erreich- bar. Das FIL-Menü ermöglicht Ihnen manuell eine fest definierte Anzahl von Spenden...

  • Seite 26: Lcd

    Zur optischen Ausgabe werden auf dem LCD Informationen zu den verschiedenen Zuständen über die FlexxPump 125 ausgegeben. Dabei unterstützen Sie drei farbige Leuchtdioden (LED) rechts neben dem LCD je nach Zustand der FlexxPump 125 . Dies ermöglicht bereits von einiger Entfernung her eine Beurteilung über den Zustand der FlexxPump 125 ;...

  • Seite 27: Anzeige In Lcd Bedeutung

    Werten Schmierstoff FlexxPump 125 im Impulsmodus PUL betriebsbereit und wartet auf Steuersignal der externen Steuerung (SPS) PUL (blinkend) FlexxPump 125 erhält ein Steuersignal von der externen Steuerung (SPS) Empfangenes Steuersignal länger als 15 Sek. Störungen (Fehler) Fehler E1 (Leerstand Kartusche / Kartuschenfehler) Fehler E2 (Überlast)
  • Seite 28 FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S 6.3.9 PRO PRO-Menü 6.3.10 h1...240 Veränderbare Einstellung der Pausenzeit h 6.3.11...

  • Seite 29: Aktionen Mit Dem Magnetstift

    S Y S T E M S 6.3.2 Aktionen mit dem Magnetstift Der an der Unterseite der FlexxPump 125 befestigte Magnetstift erlaubt es Aktionen und Veränderungen von Einstellungen der FlexxPump 125 durchzuführen. Dieser Magnetstift kann einfach und verliersicher dauerhaft unterhalb der FlexxPump 125 aufbewahrt werden.
  • Seite 30 Stecken Sie den Magnetstift, nach Ende der Aktion bzw. Einstellungen, wieder in die dafür vorgesehene Bohrung an der Unterseite der FlexxPump 125 . Die an der Unterseite der FlexxPump 125 vorgesehene Bohrung muss nicht zwangs- läufig für die Aufbewahrung des Magnetstifts verwendet werden. Wenn Sie die Flexx- Pump 125 gegen unbeabsichtigte Veränderung bzw. Manipulation schützen wollen, können Sie den Magnetstift auch an einem anderen Ort verwahren.

  • Seite 31: Ein- Und Ausschalten

    Sie den Magnetstift solange auf der Aktionsfläche, bis im LCD OFF angezeigt wird. Ent- fernen Sie den Magnetstift von der Aktionsfläche solange im LCD OFF angezeigt wird. Die gelbe LED erlischt; die grüne LED blinkt zwei mal auf. Ü FlexxPump 125 ist abgeschaltet (OFF); im LCD erscheint OFF. Die FlexxPump 125 dosiert keinen Schmierstoff mehr. Stecken Sie den Magnetstift wieder in die dafür vorgesehene Bohrung an der Unter- seite der FlexxPump 125 .

  • Seite 32: Inf-Menü Im Betriebsmodus Stundenmodus -H

    S Y S T E M S 6.3.4 INF-Menü im Betriebsmodus Stundenmodus -h- Das INF-Menü dient der Information des Anwenders über die in der FlexxPump 125 verwendete Firmware und die getroffenen und gegenwärtig aktiven Einstellungen (Wer- te der im PRO-Menü veränderlichen Variable h und c). Im INF-Menü kann durch den Anwender nichts verändert werden. Es werden die Werte der Parameter in unveränderbarer Reihenfolge angezeigt.

  • Seite 33: Inf-Menü Im Betriebsmodus Entleerzeitmodus Et

    S Y S T E M S 6.3.5 INF-Menü im Betriebsmodus Entleerzeitmodus Et Das INF-Menü dient der Information des Anwenders über die in der FlexxPump 125 verwendete Firmware und die getroffenen und gegenwärtig aktiven Einstellungen (Wer- te der im PRO-Menü veränderlichen Variable Et). Im INF-Menü kann durch den Anwender nichts verändert werden. Es werden die Werte der Parameter in unveränderbarer Reihenfolge angezeigt.

  • Seite 34: Inf-Menü Im Betriebsmodus Impulsmodus Pul

    S Y S T E M S 6.3.6 INF-Menü im Betriebsmodus Impulsmodus PUL Das INF-Menü dient der Information des Anwenders über die in der FlexxPump 125 verwendete Firmware und die getroffenen und gegenwärtig aktiven Einstellungen. Im INF-Menü kann durch den Anwender nichts verändert werden. Es werden die Werte der Parameter in unveränderbarer Reihenfolge angezeigt.

  • Seite 35: Set-Menü

    Betriebsmodus Stundenmodus Betriebsmodus Empty-Time Betriebsmodus Impulsmodus 125/250 Veränderbare Einstellung der Kartuschengröße FlexxPump 125 ist ausgeschaltet (OFF). Nehmen Sie den Magnetstift von der Unterseite der FlexxPump 125 und führen Sie ihn auf die Aktionsfläche. Halten Sie den Magnetstift auf die Aktionsfläche. Die gelbe LED leuchtet auf. Lassen Sie den Magnetstift solange auf der Aktionsfläche, bis im LCD SET angezeigt wird.  Entfernen Sie den Magnetstift von der Aktionsfläche. Ü Die grüne LED und das LCD blinken 2x auf. Im LCD wird zunächst der aktuell einge- stellte Betriebsmodus angezeigt.
  • Seite 36 Wenn Sie in das SET-Menü verzweigt sind, kehren Sie wieder in den OFF-Modus zurück. Kontrollieren Sie vor der Inbetriebnahme, ob in der Software der FlexxPump 125 die richtige Kartuschengröße eingestellt ist. Die verwendete Kartuschengröße und die in der Software eingestellte Kartuschengröße müssen identisch sein!

  • Seite 37: Run-Menü

    Sie den Magnetstift solange auf der Aktionsfläche, bis im LCD RUN angezeigt wird. Entfernen Sie den Magnetstift von der Aktionsfläche solange im LCD RUN angezeigt wird. Die gelbe LED erlischt. Ü Die grüne LED und das LCD blinken 2x auf. Die FlexxPump 125 beginnt mit dem Fördern des Schmierstoffes zum Auslass (Sonderspende bzw. "Quick-Check").  Stecken Sie den Magnetstift wieder in die dafür vorgesehene Bohrung an der Unter- seite von FlexxPump 125 .
  • Seite 38 PRO-Menü in der veränderlichen Variable c einstellt wurden. Befinden Sie sich im Betriebsmodus Entleerzeit Et, führt die FlexxPump 125 nach Auslösen der Funktion RUN nur einen (1) Hub durch. Das RUN-Menü kann nur aus dem ON-Modus (FlexxPump 125 eingeschaltet) er- reicht werden. Wenn Sie in das RUN-Menü verzweigt sind, kehren Sie auch wieder in den ON-Modus zurück.

  • Seite 39: Pro-Menü Betriebsmodus Stundenmodus -H

    Spendezyklus verändern. Grundsätzlich gilt, dass während eines Spendezyklus genau die in der Zyklenzahl c festgelegte Anzahl c von Hüben (zu jeweils 0,15 cm³) von der FlexxPump 125 aus- geführt werden und der Spendezyklus sich in der Pausenzeit h festgelegten Stunden wiederholt.
  • Seite 40 FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Ändern eines Wertes der Pausenzeit h:  Wenn Sie den Wert der Pausenzeit h verändern wollen, bewegen Sie den Mag- netstift wieder auf die Aktionsfläche.
  • Seite 41 Wenn Sie in das PRO-Menü verzweigt sind, kehren Sie auch wieder in den ON-Modus zurück. Wenn Sie im ON-Modus der FlexxPump 125 im PRO-Menü Änderungen an den Werten der Pausenzeit h oder den Werten der Zyklenzahl c vorgenommen haben und die FlexxPump 125 sonst betriebsbereit ist (Spannungsversorgung angeschlossen so- wie eine Kartusche aufgesetzt), beginnt die FlexxPump 125 unmittelbar anschließend...

  • Seite 42: 6.3.10 Pro-Menü Im Betriebsmodus Entleerzeitmodus Et

    Zyklen, um die eingestellte Entleerzeit in Monaten zu erreichen. An der FlexxPump 125 liegt keine Störung oder kein Fehler vor.  Entnehmen Sie den Magnetstift von der Unterseite der FlexxPump 125 und führen Sie ihn zur Aktionsfläche. Bleiben Sie mit dem Magnetstift solange auf der Aktionsflä- che, bis im LCD PRO angezeigt wird.
  • Seite 43 ON-Modus zurück. Wenn Sie im PRO-Menü Änderungen am Wert der Entleerzeit Et vorgenommen haben und die FlexxPump 125 sonst betriebsbereit ist (eine Kartusche ist aufgesetzt), beginnt die FlexxPump 125 unmittelbar anschließend mit der neu eingestellten Spende. Der integrierte Zeitzähler der FlexxPump 125 beginnt nach Abschluss der Spende mit der errechneten neuen Pausenzeit bis zum Spendezyklus.

  • Seite 44: 6.3.11 Pro-Menü Im Betriebsmodus Impulsmodus Pul

    Das PRO-Menü ermöglicht die Einstellungen des Spendeverhaltens der FlexxPump 125 zu ändern. Befinden Sie sich im Impulsmodus PUL, können keine Einstellungen verändert werden. Die FlexxPump 125 wird in eine Steuerung (SPS) eingebunden und über diese befehligt und kontrolliert, vgl. Kap. 6 und Kap. 8. Es wird als rein informative Anzeige im LCD PUL für Impulsmodus angezeigt.

  • Seite 45: 6.3.12 Fil-Menü

    Ü Die grüne LED und das LCD blinken 2x auf. Die FlexxPump 125 beginnt mit den Spenden. Die grüne LED leuchtet während den einzelnen Spenden. Wenn Sie den Vorgang nicht abbrechen wollen: Stecken Sie den Magnetstift wieder in die dafür vorgesehene Bohrung an der Unterseite der FlexxPump 125 .

  • Seite 46: Fehlermeldungen

    S Y S T E M S der Gegendruck für jeden Hub angezeigt. Das FIL-Menü kann nur aus dem ON-Modus (FlexxPump 125 eingeschaltet) erreicht werden. Wenn Sie in das FIL-Menü verzweigt sind, kehren Sie wieder in den ON-Mo- dus zurück.
  • Seite 47 V) als Ausgangssignal über PIN 4 der elektrischen Schnittstelle der FlexxPump 125 ausgegeben (Kap. 7.3). Ist der Impulsmodus PUL an der FlexxPump 125 aktiv, d.h. die FlexxPump 125 wird über eine externe Steuerung (SPS) befehligt und kontrolliert, werden beim Vorliegen eines Fehlers an die SPS für die Fehler E1 ... E4 differenzierte Fehlermeldungen als...

  • Seite 48: Ein- Und Ausgangssignale - Zeitsteuerung

    L U B R I C A T I O N S Y S T E M S Ein- und Ausgangssignale - Zeitsteuerung Die FlexxPump 125 arbeitet im Modus der Zeitsteuerung (Stundenmodus -h- und Ent- leerzeitmodus Et) als zeitbasiertes und zyklengesteuertes Schmiersystem gemäß der im PRO-Menü eingestellten Werte.

  • Seite 49: Ausgangssignale An Pin 4 - Zeitsteuerung

    Ausgangssignale nur abgetastet werden und dürfen nicht mit induktiver Last oder geringer ohm'scher Last beaufschlagt werden. Dies ermöglicht - zusätzlich zur optischen Anzeige über LCD und LED an der FlexxPump 125 - auch die Statuskontrolle aus der Ferne.

  • Seite 50: Ausgangssignal

    S Y S T E M S 0,5Hz-Rechtecksignal Ausgangssignal an PIN 4: PIN 4 Beschreibung: Die integrierte Mikroelektronik der FlexxPump 125 ist mit einem automatischen Zähler ausgestattet, welcher die Anzahl der Spendevorgänge nach dem Aufsetzen einer neuen und vollen Kartusche zählt. Bei einer Kartusche mit 125ml Schmierstoff sind es 780 Hübe, bei einer Kartusche mit 250ml Schmierstoff sind es 1560 Hübe. Die geringe rechnerische Differenz gilt als Schutz gegen Eindringen von Luft in das hydraulische System. Bei Vorliegen dieses Signales fördert die FlexxPump 125 keinen Schmierstoff! Abhilfemaßnahmen sind in Kap. 9.2 zu finden.

  • Seite 51: Ein- Und Ausgangssignale - Externe Steuerung (Sps)

    6.3.7). Die FlexxPump 125 arbeitet im Impulsmodus als impulsgesteuertes Schmiersystem nur, wenn unabänderliche Eingangssignale (high-Pegel) in definierter Reihenfolge von der SPS an die FlexxPump 125 über PIN 2 übermittelt werden. Die FlexxPump 125 sig- nalisiert über high-/low-Pegel, die am PIN 4 abgegriffen werden können, den jeweiligen Zustand an die SPS und ermöglicht so eine umfassende Kontrolle bzw. durch pas- sende Programmierung der SPS eine differenzierte Auswertung der unterschiedlichen Zustände.

  • Seite 52: Eingangssignale - Externe Steuerung (Sps)

    Toleranzen an, erfolgt keine Reaktion der FlexxPump 125 . Liegt ein high-Pegel (+24 V DC) länger als 15 Sekunden am PIN 2 der elektrischen Schnittstelle an, wird im LCD --- angezeigt und es erfolgt keine Reaktion der FlexxPump 125 . Revision: 0...

  • Seite 53: Steuersignal 2 Sekunden

    Pausenzeit kann dieses Steuersignal wiederholt werden oder ein anderes Steuersignal gesendet werden. Die FlexxPump 125 reagiert nur in einem bestimmten Betriebszustand auf Steuersig- nale an PIN 2. Die Betriebszustände werden von der FlexxPump 125 über den PIN 4 als high/low-Pegel abgegeben und müssen abgegriffen und in der SPS entsprechend verarbeitet werden.
  • Seite 54 Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus aktiviert, im LCD wird PUL angezeigt. Es liegen keine Fehler an der FlexxPump 125 vor; die FlexxPump 125 ist betriebsbe- reit; die grüne LED im LCD blinkt alle 5 Sekunden einmal auf.

  • Seite 55: Steuersignal 12 Sekunden

    Nach einer bestimmten Pausenzeit kann dieses Steuersignal wiederholt werden oder ein anderes Steuersignal gesendet werden. Die FlexxPump 125 reagiert nur in einem bestimmten Betriebszustand auf Steuersigna- le an PIN 2. Die Betriebszustände werden von der FlexxPump 125 über PIN 4 als high/ low-Pegel abgegeben und müssen abgegriffen und in der SPS entsprechend verarbei- tet werden.
  • Seite 56 Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird PUL ange- zeigt. Es liegen keine Fehler an der FlexxPump 125 vor; die FlexxPump 125 ist betriebsbe- reit;...

  • Seite 57: Steuersignal 14 Sekunden

    Steuersignal 14 Sekunden Das Steuersignal 14 Sekunden dient zur Quittierung von Fehlermeldungen der Fehler E2 und E3. Es ist das einzige Steuersignal, welches die FlexxPump 125 verarbeiten kann, wenn als Ausgangssignal ein low-Pegel gesendet wird. Unabhängig von der prinzipiellen Möglichkeit des Fernquittierens eines Fehlers ist es unablässlich beim Vorliegen einer Fehlermeldung die Ursache zu identifizieren und zu beseitigen.
  • Seite 58 Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird PUL ange- zeigt. Es liegt ein Fehler E2 ... E4 an der FlexxPump 125 vor.

  • Seite 59: Ausgangssignale/Lcd-Meldungen - Externe Steuerung (Sps)

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Ausgangssignale/LCD-Meldungen - Externe Steuerung (SPS) Bezeichnung Ausgangssignal (PIN 4)

  • Seite 60: Fehler E1 (Leerstand) - Externe Steuerung (Sps)

    Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E1 angezeigt, die rote LED leuchtet. Der Fehler E1 (Leerstandssignal) kann nur unmittelbar nach einer Spende auftreten.
  • Seite 61 Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und ist an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E1 angezeigt, die rote LED leuchtet. Der Leerstand der Kartusche ist nach einer Spende aufgetreten, das Ausgangssignal der FlexxPump 125 ist zunächst das 0,5Hz-Rechtecksignal (Leerstandssignal) (0/+24...

  • Seite 62: Fehler E1 (Kartuschenfehler) - Externe Steuerung (Sps)

    Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E1 angezeigt, die rote LED leuchtet. Der Fehler E1 (Kartuschenfehler) muss und kann nicht quittiert werden. Abhilfemaß- nahme sind in Kap.

  • Seite 63: Fehler E2 (Überlast) - Externe Steuerung (Sps)

    Steuerung (SPS) angesteuert worden und hat (versucht) einen Spen- devorgang durchzuführen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E2 angezeigt, die rote LED leuchtet. Bei Erreichen des maximal zulässigen Druckes während/nach einer Spende sendet die FlexxPump 125 ein dauerhaftes Ausgangssignal als low-Pegel (0 V) an PIN 4 zur externen Steuerung (SPS).

  • Seite 64: Fehler E3 (Unterspannung) - Externe Steuerung (Sps)

    Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E3 angezeigt, die rote LED leuchtet. Bei zu geringer Versorgungsspannung sendet die FlexxPump 125 ein dauerhaftes Ausgangssignal als low-Pegel (0 V) an PIN 4 zur externen Steuerung (SPS).

  • Seite 65: Fehler E4 (Schwerer Fehler) - Externe Steuerung (Sps)

    Die FlexxPump 125 ist über die elektrische Schnittstelle ordnungsgemäß mit einer externen Steuerung verbunden und an die Spannungsversorgung angeschlossen. An der FlexxPump 125 ist der Impulsmodus PUL aktiviert, im LCD wird E4 angezeigt, die rote LED leuchtet. Bei einer (internen) Diagnose ist der schwere (Ausnahme-) Fehler E4 entdeckt wor- den.

  • Seite 66: Wartung Und Entsorgung

    Sicherheitshinweise (siehe Kapitel 2) und beachten Sie die örtlichen und betriebli- chen einschlägigen Sicherheitsvorschriften.  Setzen Sie keine Schutzvorrichtung ohne Legitimierung eigenmächtig außer Funkti- Wartungsplan Folgender Wartungsplan ist für die FlexxPump 125 einzuhalten: Wartung Inbetrieb- nach 500 Jährlich Bei Bedarf...

  • Seite 67: Sichtkontrolle

     Ersetzen Sie beschädigte oder defekte Teile sofort, um eine dauerhafte und ständige Schmierung zu gewährleisten.  Überprüfen Sie den Füllstand der Kartusche auf der FlexxPump 125 .  Überprüfen Sie mögliche Fehlermeldungen an der FlexxPump 125 und stellen Sie die Ursachen entsprechend ab.

  • Seite 68: Kartuschenwechsel

    Betriebes der FlexxPump 125 gewechselt werden. Neben dem Wechseln der Kartusche sind keine weiteren Maßnahmen nötig! An der FlexxPump 125 liegt eine Störung (Fehler E1) vor; die rote LED blinkt alle 5 Sekunden und signalisiert auch rein optisch einen Fehler.
  • Seite 69 D I R E C T L U B R I C A T I O N S Y S T E M S 1. Leere Kartusche der FlexxPump 125 abschrauben.  Drehen Sie die leere Kartusche gegen den Uhrzeigersinn von der FlexxPump 125 ab und entsorgen diese nach Abschluss der Arbeiten ordnungsgemäß.

  • Seite 70: Entsorgung

    Anzeige nun ebenso wie die alle 5 Sekunden blinkende rote LED. Eine gesonderte Quittierung ist nicht erforderlich. Die grüne LED blinkt alle 5 Sekunden kurz auf. Ü Die FlexxPump 125 geht nach Abschluss dieser Arbeiten wieder selbsttätig in den vor den Arbeiten zuletzt aktiven Modus (ON bzw. OFF) zurück.

  • Seite 71: Freigegebenes Zubehör

    L U B R I C A T I O N S Y S T E M S Freigegebenes Zubehör Die vorliegende FlexxPump 125 kann durch das umfangreiche System- und Zubehör- programm von einer Verwendung als Einzelpunktschmierstoffgeber erheblich erweitert werden. Dadurch ergibt sich unter Umständen die Notwendigkeit von Veränderungen der Werks- und/oder Grundeinstellungen an der FlexxPump 125 um einen zuverlässi-...
  • Seite 72 FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S 134-200-000 Halteblech für Universal-Halte- FlexxPump 125 rung; zur einfachen Montage an rück-...

  • Seite 73: Schmierstoffe

    Erreichbarkeit bzw. Zugänglichkeit nicht möglich ist, können zwischen die Flexx- Pump 125 und der Schmierstelle (bzw. Verteilern) auch Leitungen eingesetzt werden. Tritt bei Ihnen der Fall auf, dass Sie die FlexxPump 125 nicht direkt auf bzw. an der Schmierstelle montieren können, kontaktieren Sie den Hersteller, um Ihren Anwen- dungsfall zu verifizieren. Der Einfluss von Temperatur, des verwendeten Fettes, der...

  • Seite 74: Anhang

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S Anhang 11.1 Maßblatt und Einbaumaße (15.5) 43.5 71.7...

  • Seite 75: Eg/Eu-Konformitätserklärung

    FlexxPump 125 (24V) D L S Bedienungsanleitung SCHMIERSYSTEME D I R E C T L U B R I C A T I O N S Y S T E M S 11.2 EG/EU-Konformitätserklärung Revision: 0...

  • Seite 76: Ersatzteilliste

    Fehler. Dieser Ablaufplan dient Ihnen zu Orientierung bei der Erstellung eines gesondertes Programmes der externen Steuerung (SPS). Ohne dieses Programm ist es nicht möglich die FlexxPump 125 Steuersignal 2 Sekunden an PIN 2 senden über eine externe Steuerung (SPS) vollumfänglich zu kontrollieren und sinnvoll zu betreiben.

  • Seite 77: Ablaufdiagramm Impulsmodus Pul
