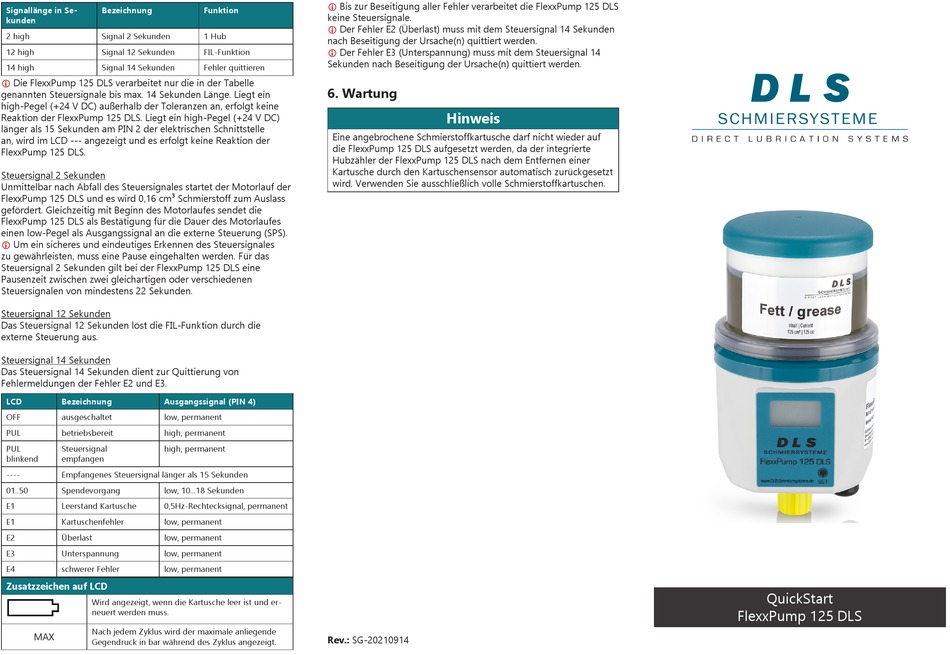

DLS FlexxPump 125 Schnellstartanleitung

Signallänge in Se- Bezeichnung
kunden
2 high Signal 2 Sekunden
12 high Signal 12 Sekunden
14 high Signal 14 Sekunden
Die FlexxPump 125 DLS verarbeitet nur die in der Tabelle

genannten Steuersignale bis max. 14 Sekunden Länge. Liegt ein
high-Pegel (+24 V DC) außerhalb der Toleranzen an, erfolgt keine
Reaktion der FlexxPump 125 DLS. Liegt ein high-Pegel (+24 V DC)
länger als 15 Sekunden am PIN 2 der elektrischen Schnittstelle
an, wird im LCD --- angezeigt und es erfolgt keine Reaktion der
FlexxPump 125 DLS.
Steuersignal 2 Sekunden
Unmittelbar nach Abfall des Steuersignales startet der Motorlauf der
FlexxPump 125 DLS und es wird 0,16 cm³ Schmierstoff zum Auslass
gefördert. Gleichzeitig mit Beginn des Motorlaufes sendet die
FlexxPump 125 DLS als Bestätigung für die Dauer des Motorlaufes
einen low-Pegel als Ausgangssignal an die externe Steuerung (SPS).
Um ein sicheres und eindeutiges Erkennen des Steuersignales

zu gewährleisten, muss eine Pause eingehalten werden. Für das
Steuersignal 2 Sekunden gilt bei der FlexxPump 125 DLS eine
Pausenzeit zwischen zwei gleichartigen oder verschiedenen
Steuersignalen von mindestens 22 Sekunden.
Steuersignal 12 Sekunden
Das Steuersignal 12 Sekunden löst die FIL-Funktion durch die
externe Steuerung aus.
Steuersignal 14 Sekunden
Das Steuersignal 14 Sekunden dient zur Quittierung von
Fehlermeldungen der Fehler E2 und E3.
LCD Bezeichnung Ausgangssignal (PIN 4)
OFF ausgeschaltet low, permanent
PUL betriebsbereit high, permanent
PUL Steuersignal high, permanent
blinkend empfangen
---- Empfangenes Steuersignal länger als 15 Sekunden
01..50 Spendevorgang low, 10...18 Sekunden
E1 Leerstand Kartusche 0,5Hz-Rechtecksignal, permanent
E1 Kartuschenfehler low, permanent
E2 Überlast low, permanent
E3 Unterspannung low, permanent
E4 schwerer Fehler low, permanent
Zusatzzeichen auf LCD
Wird angezeigt, wenn die Kartusche leer ist und er-
neuert werden muss.
Nach jedem Zyklus wird der maximale anliegende
MAX
Gegendruck in bar während des Zyklus angezeigt.
Bis zur Beseitigung aller Fehler verarbeitet die FlexxPump 125 DLS

Funktion
keine Steuersignale.
Der Fehler E2 (Überlast) muss mit dem Steuersignal 14 Sekunden

1 Hub
nach Beseitigung der Ursache(n) quittiert werden.
FIL-Funktion Der Fehler E3 (Unterspannung) muss mit dem Steuersignal 14

Sekunden nach Beseitigung der Ursache(n) quittiert werden.
Fehler quittieren
6. Wartung
Eine angebrochene Schmierstoffkartusche darf nicht wieder auf
die FlexxPump 125 DLS aufgesetzt werden, da der integrierte
Hubzähler der FlexxPump 125 DLS nach dem Entfernen einer
Kartusche durch den Kartuschensensor automatisch zurückgesetzt
wird. Verwenden Sie ausschließlich volle Schmierstoffkartuschen.
Rev.: SG-20210914
Hinweis
QuickStart
FlexxPump 125 DLS
