Montage und Anschluß Objektregler 55/63
Installation KNX Object Controller 55/63
1. Der Einbau des Objektregler erfolgt in einer Schalterdose.
The installation of the Object Controller takes place in a outlet socket.
2.
Schrauben Sie den Tragring auf die Schalterdose.
Screw the support ring onto the outlet socket.
3. Schließen Sie den Objektregler am KNX Bus an.
Connect the Object Controller to the KNX bus.
4. Einbau der Objektregler in die Schalterdose. Das Gerät rastet im Tragring ein
Flush mounting of the Object Controller. The device locks into the support ring.
5. Busspannungsversorgung zuschalten.
Switch on KNX power supply.

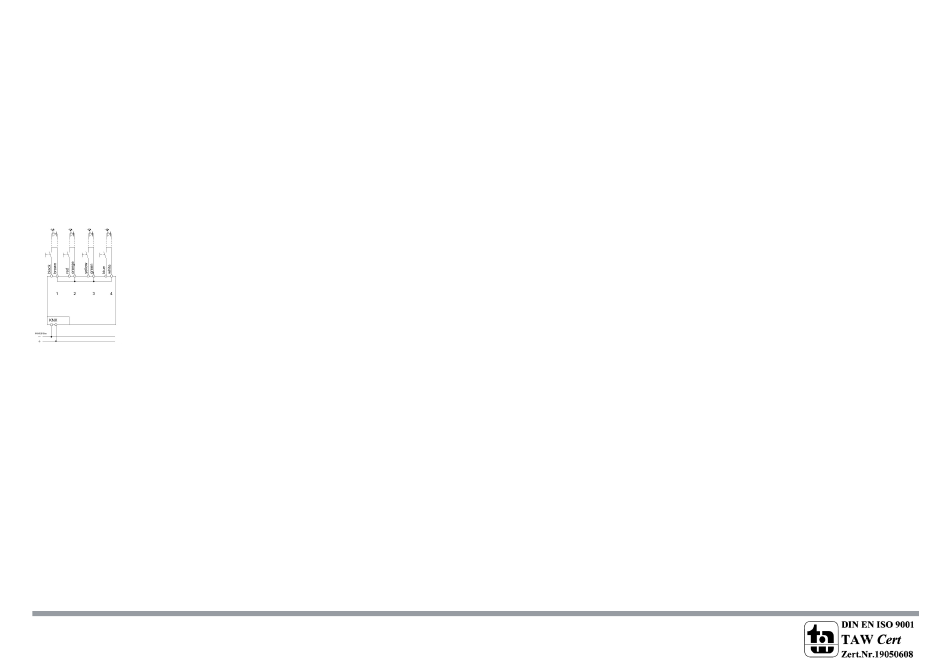

Anschlußbeispiel SCN-RTRxxO.01 -
Exemplary circuit diagram SCN-RTRxxO.01
Inbetriebnahme KNX Objektregler 55/63
Commissioning KNX Object Controller 55/63
Hinweis: Die Produktdatenbank finden Sie unter www.mdt.de/Downloads.html
Note: Before commisioning please download application software at www.mdt.de/Downloads.html
1. Physikalische Adresse vergeben und Applikationsprogramm in der ETS erstellen.
Assign the physical address and set parameters with the ETS.
2. Laden Sie die Physikalische Adresse und das Applikationsprogramm in die Objektregler.
Drücken Sie den Programmiertaster wenn Sie dazu aufgefordert werden.
Upload the physical address and parameters into the Object Controller.
After request press programming button.
3. Die rote Programmier LED (Leuchtet unter dem Programmiertaster hervor) erlischt nach erfolgreicher Programmierung.
After sucessfull programming the red LED (Lights up under the programming button) turns off.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880
Fax: + 49 - 2263 - 4588
•
Stand: 0520
Papiermühle 1
•
knx@mdt.de
www.mdt.de
•
•
Beschreibung KNX Objektregler 55/63
Description KNX Object Controller 55/63
Der MDT Objektregler mit integriertem Temperatur- und Feuchtesensor dient zur Raumtemperaturregelung von Innenräumen.
Der Behaglichkeitsbereich des Raumklimas wird über Min./Max. Werte bei der Parametrierung des Objektreglers definiert. Es können
Schaltaktoren/Heizungsaktoren in Verbindung mit thermischen Stellantrieben oder motorischen KNX Stellantrieben vom Objektregler
angesteuert werden. Zusätzlich verfügt der Objektregler über 4 Binäreingänge zum Anschluß von potentialfreien Kontakten. Die
Eingänge können zum direkten Anschluß von Fensterkontakten, Tastern/Schalter zur Beleuchtungssteuerung oder Jalousiesteuerung ver-
wendet werden. Die Länge der Anschlußkabel beträgt 22cm.
SCN-RTR55O.01 Passend für 55mm Schalterprogramme z.B.:
• GIRA Standard 55, E2,E22, Event, Esprit
• JUNG A 500, A CREATION, AS 500, A550, A FLOW
SCN-RTR63O.01 Passend für 63mm Schalterprogramme z.B.:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
Der MDT Objektregler ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen
Innenräumen erfolgen.
The MDT Object Controller with integrated temperature and humidity sensor is used for indoor room temperature regulation. The comfort
zone of the indoor climate is set via Min./Max. values at the parameterization of the Object Controller. Switch Acuators/Heating Actuators
with electrothermic valves or motorized KNX actuators can be controlled by the Object Controller. Additionally the Object Controller has
4 binary inputs to connect potential free contacts. The inputs can be used for direct connection of window contacts, buttons/switches for
lighting control or blind control. The length of connection cables is 22cm
SCN-RTR55O.01 Fits 55mm systems/ranges:
• GIRA Standard 55, E2,E22, Event, Esprit
• JUNG A 500, A CREATION, AS 500, A550, A FLOW
SCN-RTR63O.01 Fits 55mm systems/ranges:
• Busch-Jaeger future linear, solo, carat, Busch-axcent
The MDT Object Controller is a flush mounted device for fixed installations in dry rooms.
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
• BERKER S1, B3, B7
• MERTEN 1M, M-Smart, M-Plan, M-Pure
• BERKER S1, B3, B7
• MERTEN 1M, M-Smart, M-Plan, M-Pure
