Einbau Umwälzpumpe; Heizgerät Vormontieren - Webasto Thermo Top E Einbauvorschlag

Thermo Top E, Z/C

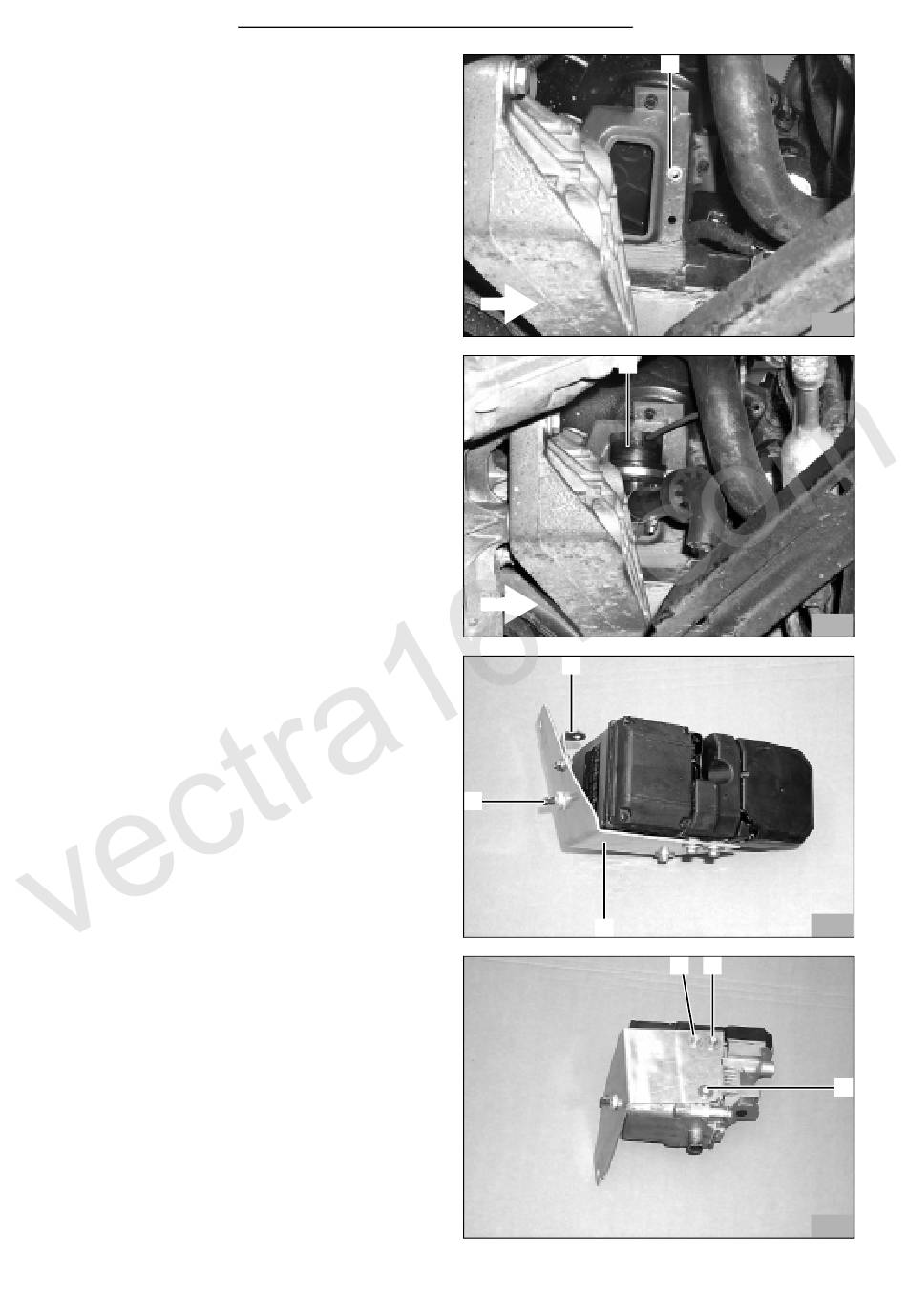

Einbau Umwälzpumpe
- Vorhandene Bohrung (17/1) im Batterieträger auf
ø 9 mm aufbohren
- Einnietmutter M6 in Bohrung einsetzen
- Umwälzpumpe (18/1) mit gummierter Rohrschelle,
Schraube M6x20, Federring und Scheibe gemäß
Bild 18 in der Einnietmutter befestigen
Heizgerät vormontieren
- Schraube M8x20 (19/3) mit Karosseriescheibe und
Federring in Bohrung im Halter-Heizgerät (19/2)
einsetzen
- Winkel (19/1) gemäß Bild 19 mit Schraube M6x20,
Karosseriescheibe und Bundmutter lose am Halter-
Heizgerät befestigen
HINWEIS:
Zur Befestigung des Halters nur die im Lieferumfang
beiliegenden Spezialschrauben Typ EJOT PT ver-
wenden!
- Halter-Heizgerät gemäß Bild 20 mit Schrauben Typ
EJOT PT (20/1, 2, 3) am Heizgerät befestigen (An-
zugsdrehmoment 10 Nm)
10
1
1
3
2
Opel Vectra Benzin
1
1 2
17
18
19
3
20
