Gebläseansteuerung Ohne Klimaautomatik - Webasto Thermo Top E Einbauvorschlag

Opel Vectra Benzin
Gebläseansteuerung ohne Klimaautomatik
- 4-poligen Stecker (7/1) an der Widerstandsgruppe
Gebläsemotor abziehen
HINWEIS:
Bei Fahrzeug ohne Klimaanlage Leitung grün 1,5mm
(7/2, 5) trennen! (Schaltplan Bild 8)

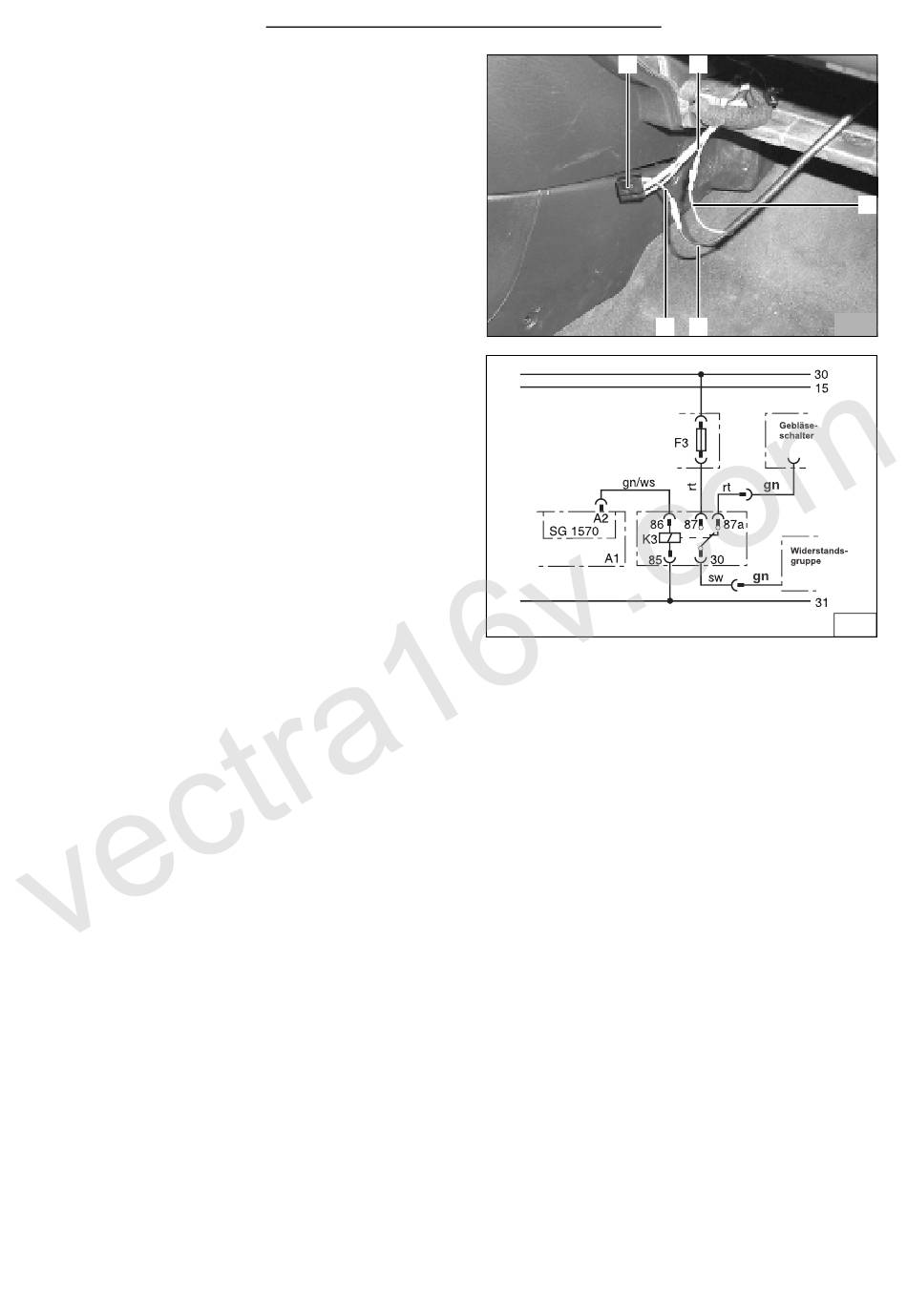

- Gebläseansteuerung gemäß Schaltplan Bild 8 vor-
nehmen
- Leitung grün (7/2, 5) trennen
- Rundsteckverbindungen ancrimpen
- Leitung schwarz (7/4) vom Gebläserelais K3/30 mit
- Leitung grün (7/5) zur Widerstandsgruppe verbin-
den
- Leitung rot (7/3) vom Gebläserelais K3/87a mit Lei-
tung grün (7/2) vom Gebläseschalter verbinden
