Einbau Des Tasters; Einbau Des Kabelbaums - Webasto ThermoConnect TCon2 Bedienungs- Und Installationsanweisung

4
Abb. 4
3

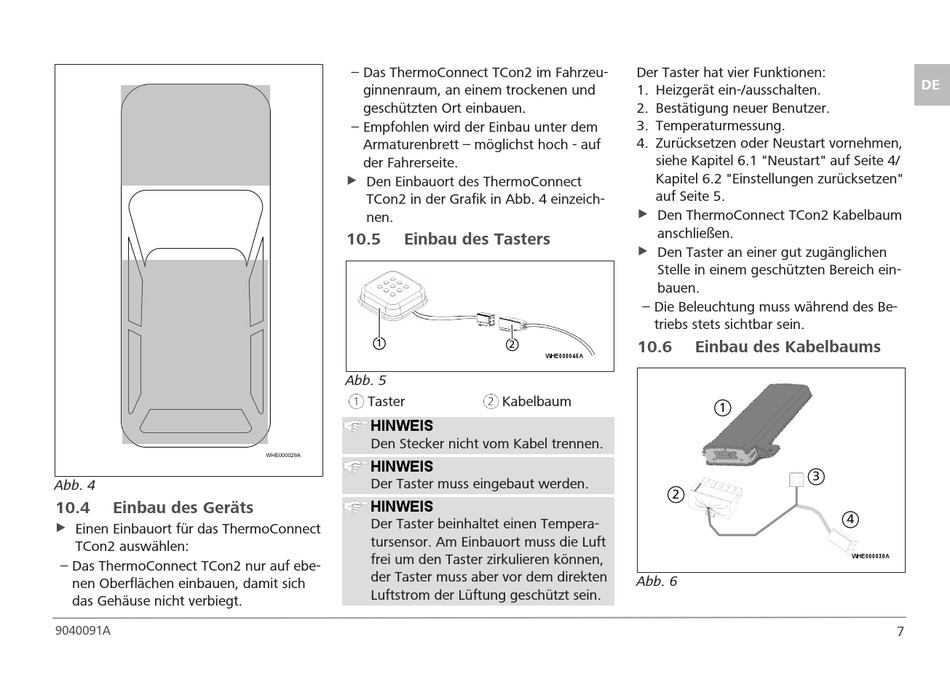

10.4 Einbau des Geräts
u
Einen Einbauort für das ThermoConnect
TCon2 auswählen:
– Das ThermoConnect TCon2 nur auf ebe-
nen Oberflächen einbauen, damit sich
das Gehäuse nicht verbiegt.
2
9040091A
– Das ThermoConnect TCon2 im Fahrzeu-
ginnenraum, an einem trockenen und
geschützten Ort einbauen.
– Empfohlen wird der Einbau unter dem
Armaturenbrett – möglichst hoch - auf
der Fahrerseite.
u
Den Einbauort des ThermoConnect
TCon2 in der Grafik in Abb. 4 einzeich-
nen.
10.5

Einbau des Tasters

1
Abb. 5
Taster
1
HINWEIS
Den Stecker nicht vom Kabel trennen.
WHE000029A
HINWEIS
Der Taster muss eingebaut werden.
HINWEIS
Der Taster beinhaltet einen Tempera-
tursensor. Am Einbauort muss die Luft
frei um den Taster zirkulieren können,
der Taster muss aber vor dem direkten
Luftstrom der Lüftung geschützt sein.
Der Taster hat vier Funktionen:
1. Heizgerät ein-/ausschalten.
2. Bestätigung neuer Benutzer.
3. Temperaturmessung.
4. Zurücksetzen oder Neustart vornehmen,
siehe Kapitel 6.1 "Neustart" auf Seite 4/
Kapitel 6.2 "Einstellungen zurücksetzen"
auf Seite 5.
u Den ThermoConnect TCon2 Kabelbaum
anschließen.
u Den Taster an einer gut zugänglichen
Stelle in einem geschützten Bereich ein-
bauen.
– Die Beleuchtung muss während des Be-
triebs stets sichtbar sein.
2 10.6
WHE000045A
Kabelbaum
2
Abb. 6

Einbau des Kabelbaums

1
3
4
WHE000030A
DE
7
