Rückseite
Downloaded from www.Manualslib.com
Bildschirmanschluss: Schließen Sie an diesen Anschluss einen Bildschirm an. Die
Bildschirmanschlüsse an der Vorder- und an der Rückseite des Servers können
gleichzeitig verwendet werden.
Betriebsanzeige des Festplattenlaufwerks: Jedes Hot-Swap-Festplattenlaufwerk
hat eine Betriebsanzeige. Wenn diese Anzeige blinkt, ist das Laufwerk in Betrieb.
Statusanzeige des Festplattenlaufwerks: Bei einigen Servermodellen hat jedes
Hot-Swap-Festplattenlaufwerk eine Statusanzeige. Wenn diese Anzeige leuchtet, ist
ein Fehler bei dem Laufwerk aufgetreten. Wenn diese Anzeige langsam blinkt (ein-
mal pro Sekunde), wird das Laufwerk als Teil einer RAID-Konfiguration wiederher-
gestellt. Wenn die Anzeige schnell blinkt (dreimaliges Aufblinken pro Sekunde),
bedeutet dies, dass der Controller das Laufwerk identifiziert.
CD-/DVD-Entnahmetaste: Durch Drücken dieser Taste wird die CD oder DVD aus
dem CD-RW-/DVD-Laufwerk freigegeben.
Betriebsanzeige des CD-/DVD-Laufwerks: Wenn diese Anzeige leuchtet, ist das
CD-RW-/DVD-Laufwerk in Betrieb.
Gehäuseentriegelungshebel: Durch Drücken dieser Hebel wird der Server aus
dem Gehäuserahmen freigegeben.

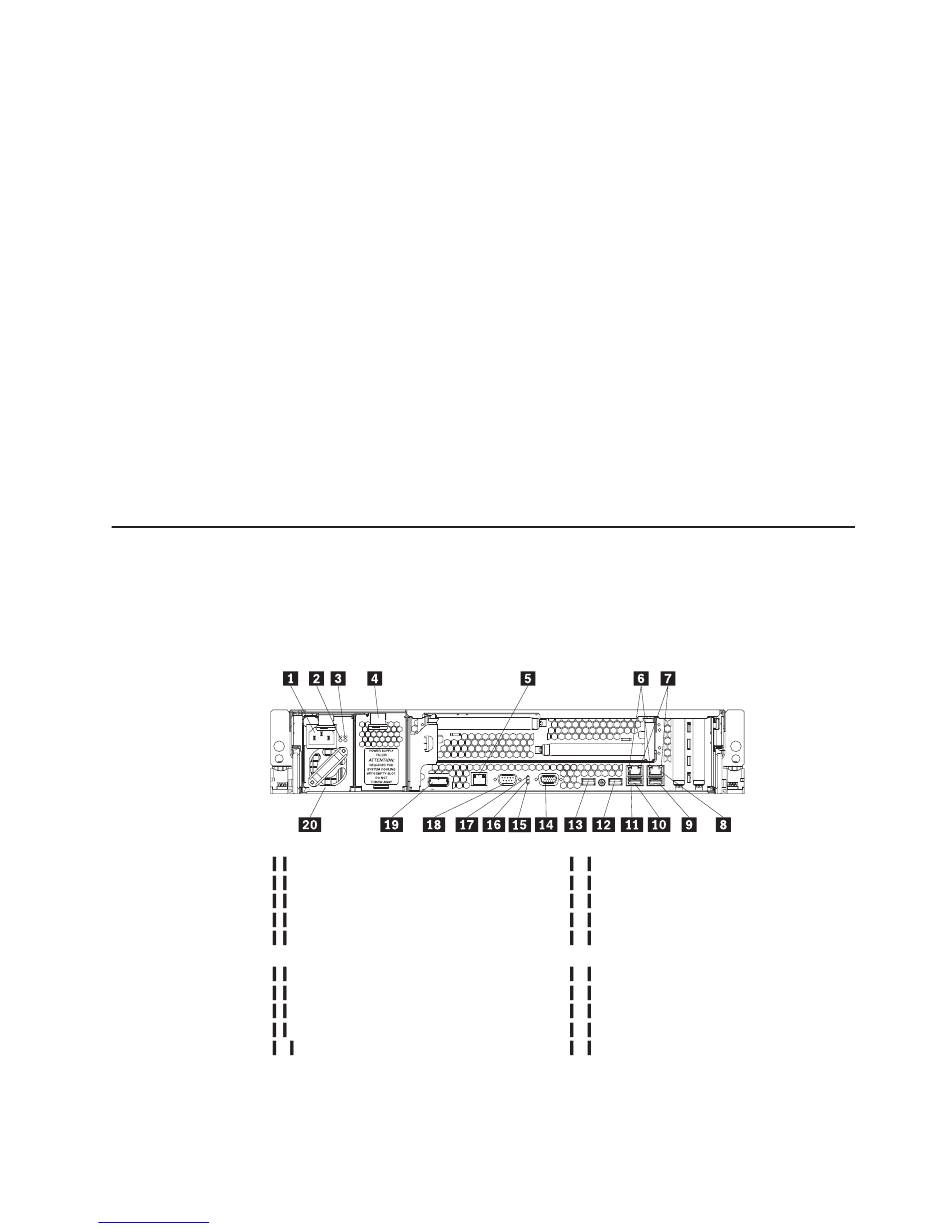

In der folgenden Abbildung sind die Anschlüsse und Anzeigen (LEDs) an der Rück-
seite des Servers dargestellt.
Achtung: Informationen zu Netzteilanzeigen in einer Umgebung mit Gleichstrom
finden Sie in der Dokumentation zu den Gleichstromnetzteilen.
1
Netzkabelanschluss 1
2
Betriebsanzeige für Wechselstrom
3
Betriebsanzeige für Gleichstrom
4
Netzteilabdeckblende
5
Systemmanagement-Ethernet-An-
schluss
6
Ethernet-Aktivitätsanzeigen
7
Ethernet-Verbindungsanzeigen
8
Ethernet-Anschluss 1
9
USB-Anschluss 4
10
USB-Anschluss 3
Netzkabelanschluss (nur Netzteil mit Wechselstrom): Schließen Sie an diesen
Anschluss ein Netzkabel an.
manuals search engine
11
12
13
14
15
16
17
18
19
20
Kapitel 3. Steuerelemente, Anzeigen und Stromversorgung des Servers
Ethernet-Anschluss 2
USB-Anschluss 2
USB-Anschluss 1
Bildschirmanschluss
Systemfehleranzeige
Systempositionsanzeige
Betriebsanzeige
Serieller Anschluss
SAS-Anschluss
Netzteil 1
39
