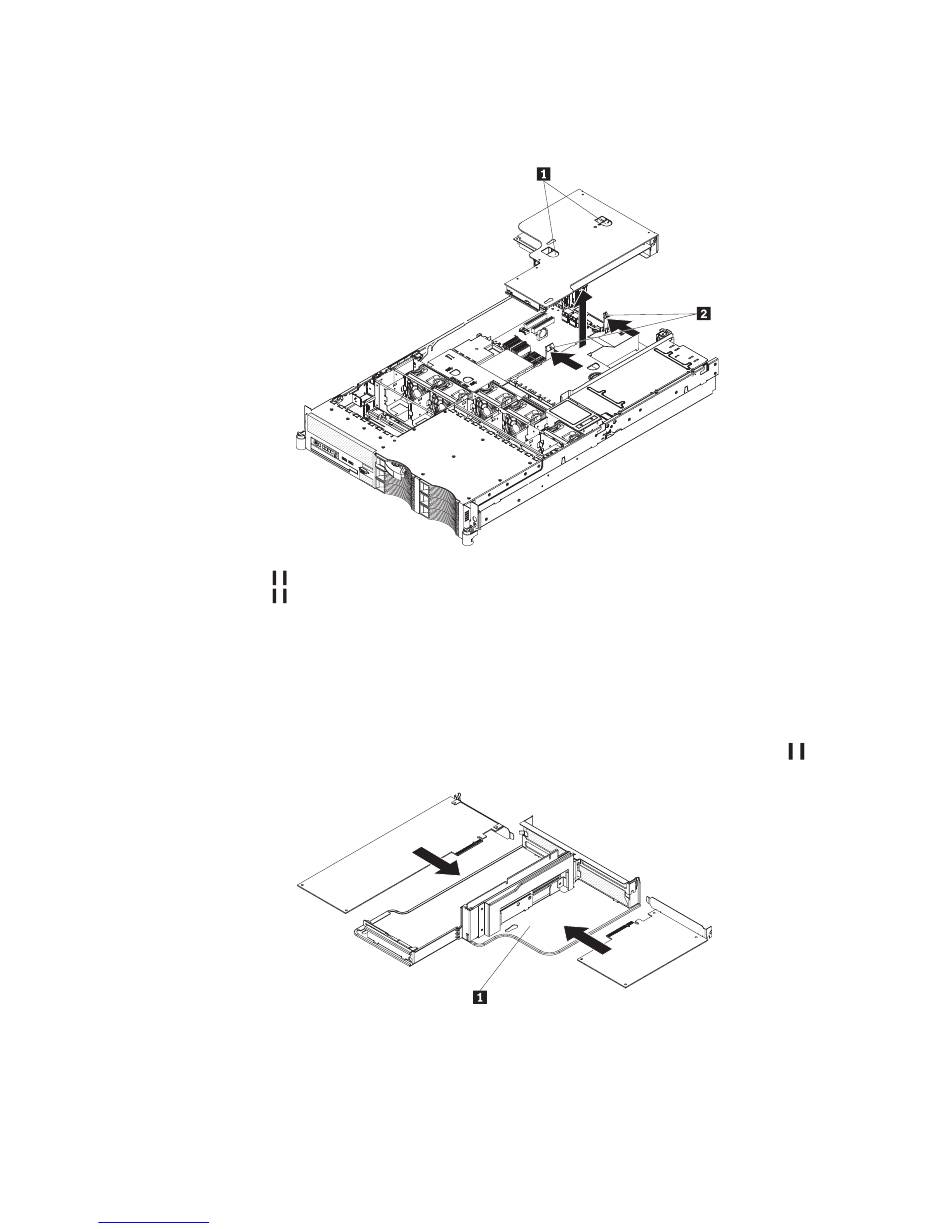

3. Bestimmen Sie den Erweiterungssteckplatz, in den Sie den Adapter installieren
möchten. Wenn Sie einen Adapter in PCI-Steckplatz 1 oder 2 installieren, ent-
fernen Sie die PCI-Adapterkarte.
1
Zugriffsöffnungen
2
Lösehebel
4. Schieben Sie die Abdeckung für den Erweiterungssteckplatz aus dem PCI-Er-
weiterungssteckplatz für einen flachen Adapter oder aus dem PCI-Erweiterungs-
steckplatz für eine Adapterkarte.
5. Installieren Sie den Adapter. In der folgenden Abbildung ist dargestellt, wie ein
Adapter in einem PCI-Steckplatz auf der Adapterkarte installiert wird.
Anmerkung: Zur Verdeutlichung ist die PCI-Adapterkartenbaugruppe 1 in der
folgenden Abbildung spiegelverkehrt dargestellt.
6. Wenn Sie die PCI-Adapterkarte zum Installieren des Adapters entfernt haben,
richten Sie die Adapterkarte an den Lösehebeln, an den hinteren Führungs-
elementen und am Steckplatz aus. Drücken Sie dann die PCI-Adapterkarte fest
in den Steckplatz.
