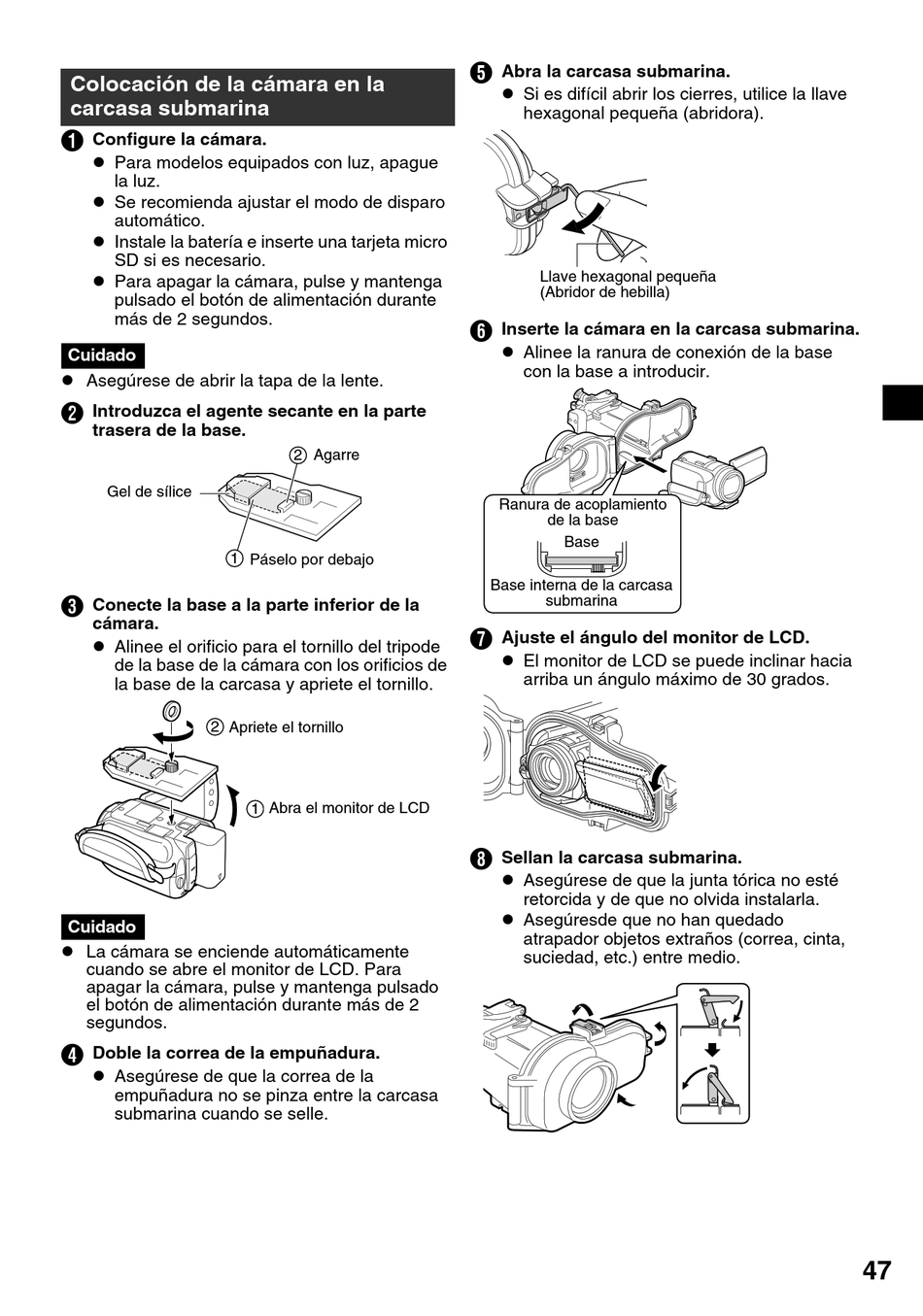

Colocación de la cámara en la
carcasa submarina
A
Configure la cámara.
Para modelos equipados con luz, apague
la luz.
Se recomienda ajustar el modo de disparo
automático.
Instale la batería e inserte una tarjeta micro
SD si es necesario.
Para apagar la cámara, pulse y mantenga
pulsado el botón de alimentación durante
más de 2 segundos.
Cuidado
Asegúrese de abrir la tapa de la lente.
B
Introduzca el agente secante en la parte
trasera de la base.
Gel de sílice
1
C
Conecte la base a la parte inferior de la
cámara.
Alinee el orificio para el tornillo del tripode
de la base de la cámara con los orificios de
la base de la carcasa y apriete el tornillo.
2
Apriete el tornillo
Cuidado
La cámara se enciende automáticamente
cuando se abre el monitor de LCD. Para
apagar la cámara, pulse y mantenga pulsado
el botón de alimentación durante más de 2
segundos.
D
Doble la correa de la empuñadura.
Asegúrese de que la correa de la
empuñadura no se pinza entre la carcasa
submarina cuando se selle.
2
Agarre
Páselo por debajo
1
Abra el monitor de LCD
E
Abra la carcasa submarina.
Si es difícil abrir los cierres, utilice la llave
hexagonal pequeña (abridora).
Llave hexagonal pequeña
(Abridor de hebilla)
F
Inserte la cámara en la carcasa submarina.
Alinee la ranura de conexión de la base
con la base a introducir.
Ranura de acoplamiento
de la base
Base
Base interna de la carcasa
submarina
G
Ajuste el ángulo del monitor de LCD.
El monitor de LCD se puede inclinar hacia
arriba un ángulo máximo de 30 grados.
H
Sellan la carcasa submarina.
Asegúrese de que la junta tórica no esté
retorcida y de que no olvida instalarla.
Asegúresde que no han quedado
atrapador objetos extraños (correa, cinta,
suciedad, etc.) entre medio.
47
