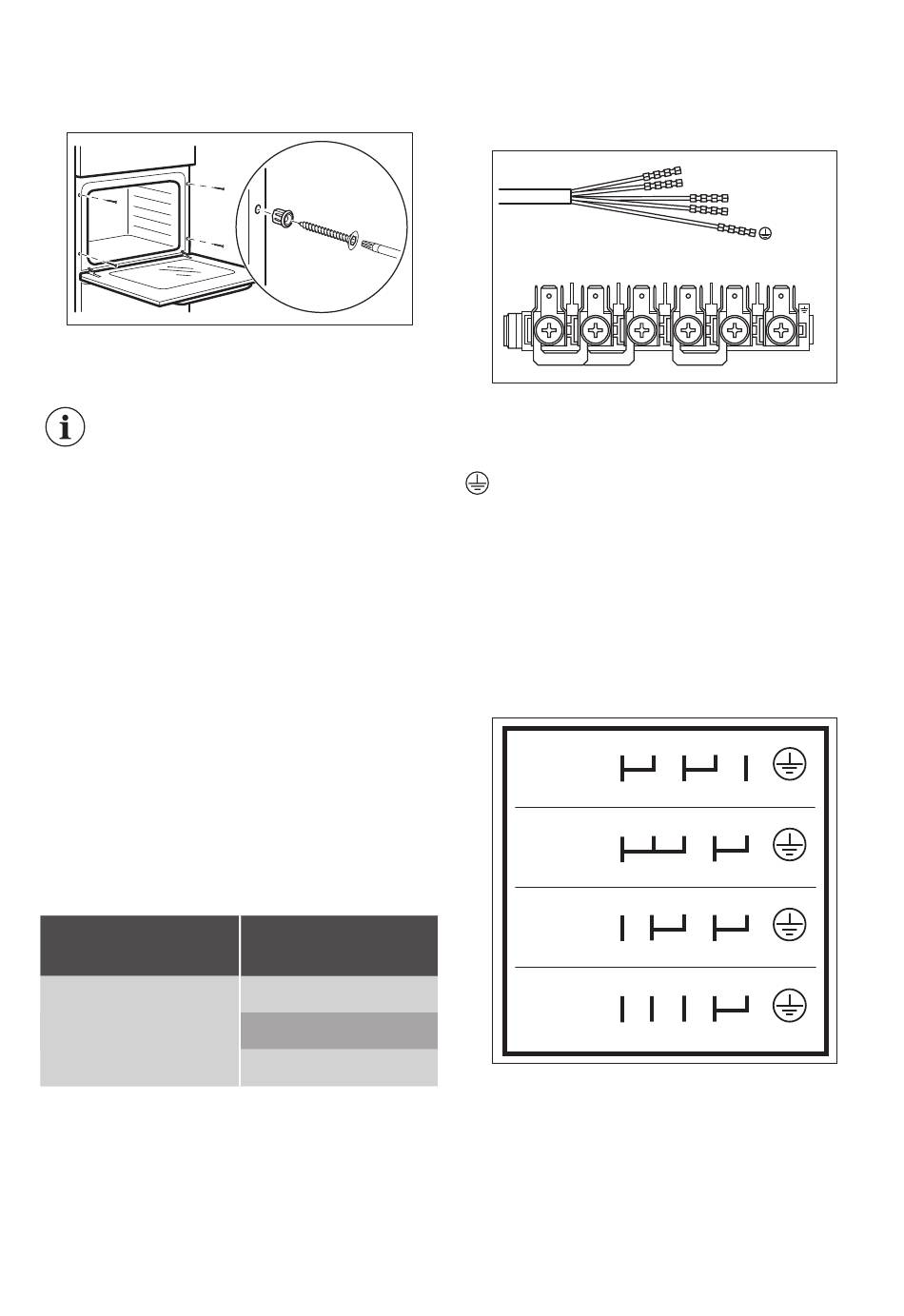

Befestigung des Geräts im
Möbel
Elektrischer Anschluss
Der Hersteller haftet nicht für
Schäden, die aufgrund der
Nichtbeachtung der in den
Sicherheitshinweisen
beschriebenen
Sicherheitsvorkehrungen
entstehen.
Das Gerät wird ohne Netzstecker und
Netzkabel geliefert.
Kabel
Einsetzbare Kabeltypen für Montage oder
Austausch:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-
F, H05 V2V2-F (T90), H05 BB-F
Näheres zum Kabelquerschnitt siehe
Gesamtleistung auf dem Typenschild.
Weitere Informationen finden Sie in der
Tabelle:
Gesamtleistung
(W)
maximal 10380

Anschluss der Klemmleiste

Das Gerät ist mit einer 6-poligen
Klemmleiste ausgestattet. Die Jumper
A
B
Kabelquerschnitt
(mm²)
3 Phasen: 5 x 2.5
2 Phasen: 4 x 4.0
1 Phase 3 x 6.0
(Brücken) sind für einen Dreiphasen-
Betrieb mit 400 V und Nullleiter
eingerichtet.
1 2
L 1 – 2 – 3 = Phasenleiter
N 4 = Nullleiter
= Erdungskabel
Bei anderen Netzspannungen sind die
Jumper der Klemmleiste umzusetzen
(siehe Anschlussdiagramm unten).
Schließen Sie das Erdungskabel an die
Klemme an. Befestigen Sie das
Anschlusskabel mit einer
Verbindungsklemme, nachdem Sie es an
der Klemmleiste angeschlossen haben.
1 2 3 4 5
230V 3~
L1
1 2 3 4 5
230V 1~
L1
1 2 3 4 5
400V 2N~
L1
1 2 3 4 5
400V 3N~
L1 L2 L3
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
3 4 5
L2 L3 PE
N PE
L2 N PE
N PE
