JUNO JH071B2 Benutzerinformation
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für JUNO JH071B2
Inhaltszusammenfassung für JUNO JH071B2
- Seite 1 User Manual Oven Notice d'utilisation Four Benutzerinformation Backofen JH071B2...
-
Seite 46: Sicherheitshinweise
BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.juno.de/support INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE................46 2. SICHERHEITSANWEISUNGEN..............48 3. MONTAGE.......................52 4. GERÄTEBESCHREIBUNG................53 5. BEDIENFELD....................53 6. VOR DER ERSTEN INBETRIEBNAHME............54 7. TÄGLICHER GEBRAUCH................55 8. UHRFUNKTIONEN..................56 9. -
Seite 47: Allgemeine Sicherheit
von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, •... -
Seite 48: Sicherheitsanweisungen
gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden. Zur Vermeidung von möglichen Gefahren muss das • Bedienfeld so an den Backofen angeschlossen werden, dass die Farben der Anschlüsse übereinstimmen. Die Mittel zum Trennen müssen gemäß den •... -
Seite 49: Elektrischer Anschluss
2.2 Elektrischer Anschluss • Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt. Andernfalls muss WARNUNG! das Gerät angehoben werden. Brand- und Stromschlaggefahr. • Einige Teile des Geräts sind stromführend. Das Küchenmöbel muss • Alle elektrischen Anschlüsse sind von auf allen Seiten mit dem Gerät einem geprüften Elektriker vorzunehmen. - Seite 50 Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein. Anschluss an die Klemmleiste • Das Gerät wird ohne Netzstecker und Netzkabel geliefert. 1 2 3 4 5 • Die Anschlussbuchse für das Kochfeld 230V 3~ befindet sich an der Oberseite des Backofenschranks. Das Kochfeld verfügt über Anschlussleitungen für die 1 2 3 4 5 Kochzonen und das Erdungskabel.
-
Seite 51: Innenbeleuchtung
2.4 Reinigung und Pflege • Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden. WARNUNG! • Benutzen Sie das Gerät nicht mit nassen Verletzungsgefahr, Brandgefahr oder Händen oder wenn es mit Wasser Kontakt Beschädigung des Geräts. -
Seite 52: Entsorgung
2.6 Wartung • Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer • Wenden Sie sich zur Reparatur des Gemeindeverwaltung. Geräts an den autorisierten Kundendienst. • Trennen Sie das Gerät von der • Dabei dürfen ausschließlich Stromversorgung. Originalersatzteile verwendet werden. •... -
Seite 53: Gerätebeschreibung

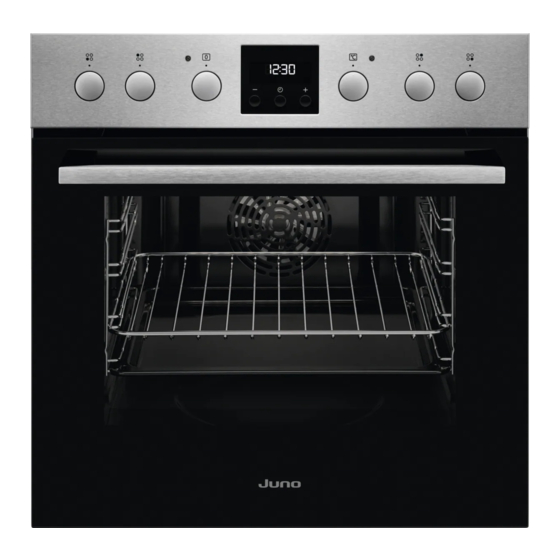

4. GERÄTEBESCHREIBUNG 4.1 Gesamtansicht Bedienfeld Kochfeld-Einstellknöpfe Betriebskontrolllampe/-symbol Einstellknopf für die Ofenfunktionen Display Einstellknopf (für die Temperatur) Temperaturanzeige / -symbol Lüftungsöffnungen für den Kühlventilator Heizelement Lampe Ventilator Einschubschienen, herausnehmbar Garraumvertiefung - Behälter für Aqua- Reinigungsfunktion Einschubebenen 4.2 Zubehör • Backblech Für Kuchen und Plätzchen. •... -
Seite 54: Vor Der Ersten Inbetriebnahme
5.4 Versenkbare Knöpfe 2. Drehen Sie den Knopf langsam auf das Symbol , bis Sie ein Klicken hören. Die Drücken Sie zum Benutzen des Geräts den beiden Kochzonen sind eingeschaltet. Knopf. Der Knopf kommt dann heraus. 3. Informationen zum Einstellen der erforderlichen Kochstufe finden Sie unter „Kochstufen“. -
Seite 55: Täglicher Gebrauch
Entfernen Sie alle Zubehör‐ Stellen Sie die Höchsttempe‐ - zum Einstellen der teile und die herausnehmba‐ ratur für folgende Funktion Zeit drücken. Nach etwa 5 ren Einhängegitter aus dem Sek. hört die Anzeige auf zu ein: Backofen. blinken und das Display Zeit: 1 Std. -
Seite 56: Uhrfunktionen
Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests Ofenfunk‐ Anwendung gemäß:IEC/EN 60350-1. tion Die Backofentür sollte während des Diese Funktion ist entwickelt wor‐ Garvorgangs geschlossen bleiben, damit die den, um während des Kochvor‐ Funktion nicht unterbrochen wird. So wird gangs Energie zu sparen. - Seite 57 Änderung: Uhrzeit Schritt – wiederholt drücken, um die Tageszeit zu ändern. – beginnt zu blinken. Schritt – zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an. Einstellung: Dauer Schritt Stellen Sie eine Ofenfunktion und die Temperatur ein.
-
Seite 58: Verwendung Des Zubehörs
Abbrechen: Uhrfunktionen Schritt Drücken und halten Sie: Die Uhrfunktion wird nach einigen Sekunden ausgeschaltet. 9. VERWENDUNG DES ZUBEHÖRS auch Kippsicherungen. Durch den umlaufend WARNUNG! erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost Siehe Kapitel Sicherheitshinweise. gesichert. 9.1 Einsetzen des Zubehörs Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. -
Seite 59: Tipps Und Hinweise
Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall. 11. TIPPS UND HINWEISE Um während des Bratens zu viel Rauch im Backofen zu vermeiden, geben Sie etwas Siehe Kapitel Sicherheitshinweise. Wasser in die tiefe Pfanne. Um die Rauchkondensation zu verhindern, fügen Sie 11.1 Garempfehlungen jedes Mal nach dem Austrocknen Wasser Der Backofen hat vier Einschubebenen. - Seite 60 (°C) (Min.) Brötchen, süß, 12 Backblech oder tiefes 35 - 40 Stück Blech Brötchen, 9 Stück Backblech oder tiefes 35 - 40 Blech Pizza, gefroren, Kombirost 35 - 40 0,35 kg Biskuitrolle Backblech oder tiefes 30 - 40 Blech Brownie Backblech oder tiefes 30 - 40 Blech...
-
Seite 61: Informationen Für Prüfinstitute
(°C) (Min.) Törtchen, 8 Stück Backblech oder tiefes 20 - 30 Blech Gemüse, pochiert, Backblech oder tiefes 35 - 40 0,4 kg Blech Vegetarisches Pizzapfanne auf Kombirost 30 - 45 Omelett Mediterranes Ge‐ Backblech oder tiefes 35 - 40 müse, 0,7 kg Blech 11.4 Informationen für Prüfinstitute Tests gemäß... -
Seite 62: Reinigung Und Pflege
( °C) (Min) Biskuit, Umluft Kombi‐ 35 - 45 Kuchen‐ rost form Ø 26 Mürbe‐ Ober- / Un‐ Back‐ 20 - 35 Backofen für 10 Min teigge‐ terhitze blech aufheizen. bäck Mürbe‐ Umluft Back‐ 20 - 35 Backofen für 10 Min teigge‐... -
Seite 63: Entfernen: Einhängegitter
Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Spei‐ sereste könnten einen Brand verursachen. Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Täglicher Garen ein. -
Seite 64: Aus- Und Einbau: Tür
12.4 Aus- und Einbau: Tür Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen. VORSICHT! Verwenden Sie den Backofen nicht ohne die Glasscheiben. Schritt Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest. -
Seite 65: Austausch: Lampe
Schritt Drehen Sie die Befestigungen um 90° und nehmen Sie sie aus der Halterung. 90° Schritt Zuerst vorsichtig anheben und dann die Glasscheibe entfernen. Schritt Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorg‐ fältig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler. Schritt Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken. -
Seite 66: Hintere Lampe
Hintere Lampe Schritt Drehen Sie die Glasabdeckung und nehmen Sie sie ab. Schritt Reinigen Sie die Glasabdeckung. Schritt Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe. Schritt Bringen Sie die Glasabdeckung an. 13. FEHLERSUCHE 13.2 Service-Daten WARNUNG! Wenn Sie das Problem nicht selbst lösen Siehe Kapitel Sicherheitshinweise. -
Seite 67: Energieeffizienz
14. ENERGIEEFFIZIENZ 14.1 Produktinformation und Produktinformationsblatt gemäß den EU- Verordnungen zu Umweltdesign und Energiekennzeichnung Name des Lieferanten Juno Modellbezeichnung JH071B2 944068184 Energieeffizienzindex 95.1 Energieeffizienzklasse Energieverbrauch mit einer Standardbeladung, konventioneller 0.89kWh/Programm Modus Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.78kWh/Programm Anzahl der Garräume Wärmequelle... -
Seite 68: Informationen Zur Entsorgung
15. INFORMATIONEN ZUR ENTSORGUNG Ihre Pflichten als Endnutzer Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte. Rücknahmepflichten der Vertreiber in Deutschland Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Dieses Elektro- bzw. - Seite 69 beschränkt, bei denen mindestens eine der auch bei der Lieferung von neuen Elektro- äußeren Abmessungen mehr als 50 cm und Elektronikgeräten oder beim Fernabsatz. beträgt. Für alle übrigen Elektro- und Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte muss der Vertreiber Elektronikgeräte auf einer Verkaufsfläche von geeignete Rückgabemöglichkeiten in mindestens 400 m²...
- Seite 72 867368501-B-262023...
