Montage
Beachten Sie die Sicherheitshinweise im Kap. Sicherheit, ab Seite 6.
Gewichte und Maße entnehmen Sie dem Prospekt der NEA/NEG.
Wichtig: Bei NEA/NEG der Gehäusegrößen 101 bis 120 ist der Klem-
Befestigung
menkasten im Gehäusefuß integriert. Diese Vibratoren müssen vor dem
der NEA/NEG
Befestigen erst elektrisch angeschlossen werden.
Die NEA/NEG können in jeder Lage betrieben werden.
1.
2.
3.

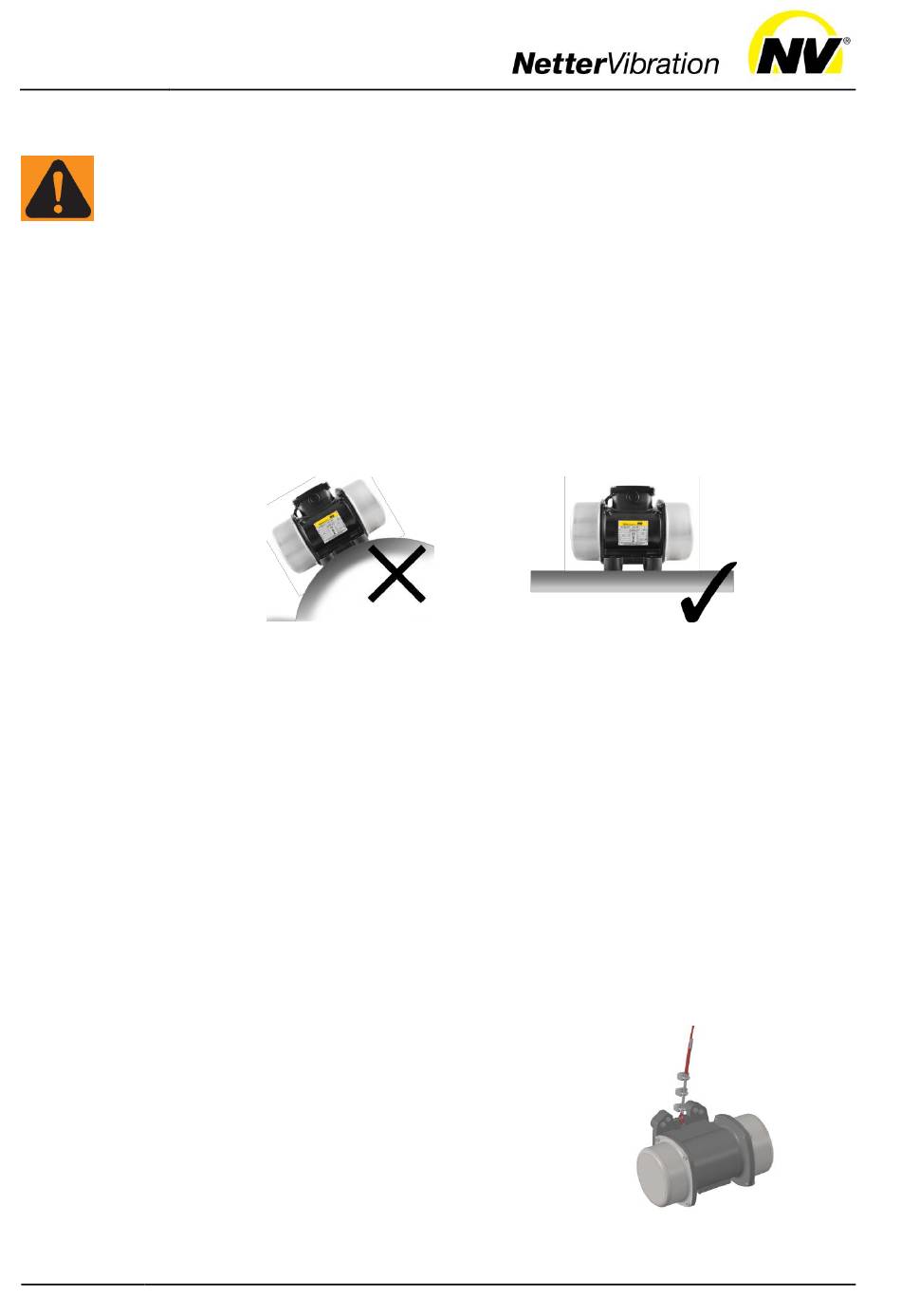

Achtung: Die Füße der NEA/NEG müssen ganzflächig aufliegen,
damit beim Anziehen der Befestigungsschrauben keine Verspannun-
gen im Gehäuse auftreten, die mechanische Schäden verursachen
können. Die Montagefläche muss eben (±0,1 mm Ebenheit), sauber
und ohne Einbrennungen oder Farbreste sein.
Die Montage kann mit Befestigungsschrauben der Festigkeitsklasse
8.8 (DIN 931 oder 933) erfolgen. Diese müssen mit geeigneten Siche-
rungsmitteln gesichert und in regelmäßigen Intervallen (i. d. R. mo-
natlich) überprüft bzw. nachgezogen werden. Zur Befestigung emp-
Netter
Vibration die Verwendung von
fiehlt
Befestigungssätzen bestehend aus Schraube, spezieller Sicherungs-
scheibe und ggf. Mutter, zur sicheren Befestigung.
Befestigen Sie die NEA/NEG mit den Befestigungsschrauben auf der
Montagefläche. Verwenden Sie einen Drehmomentschlüssel und zie-
hen Sie die Schrauben über Kreuz an. Beachten Sie die empfohlenen
Werte für Schraubengrößen und Anzugsmomente im Kap. Technische
Daten, ab Seite 11. Höhere Anzugsmomente können zum Brechen
der Schrauben oder zum Ausreißen der Gewinde führen.
Warnung: Nicht sachgemäße Schraubverbindungen können ein Lö-
sen der NEA/NEG durch Vibration verursachen. Schäden an Perso-
nen und Material können die Folge sein.
Verwenden Sie in kritischen Einbausituati-
onen eine zusätzliche Sicherung gegen
Herunterfallen, z. B. Stahlseil NSE.
Stellen Sie mit den Stahlseilklemmen das
Stahlseil auf die kürzeste mögliche Länge
ein. Das Stahlseil muss immer gespannt
sein.
