NetterVibration NEA Serie Betriebsanleitung Seite 18

Vorschau ausblenden Andere Handbücher für NEA Serie:
Inhaltsverzeichnis

Werbung

Montage
Anschlussschemata
Kleinere Spannung
1: Erdungsklemme für Schutzleiter
2: Kaltleiteranschluss (abhängig vom Typ)

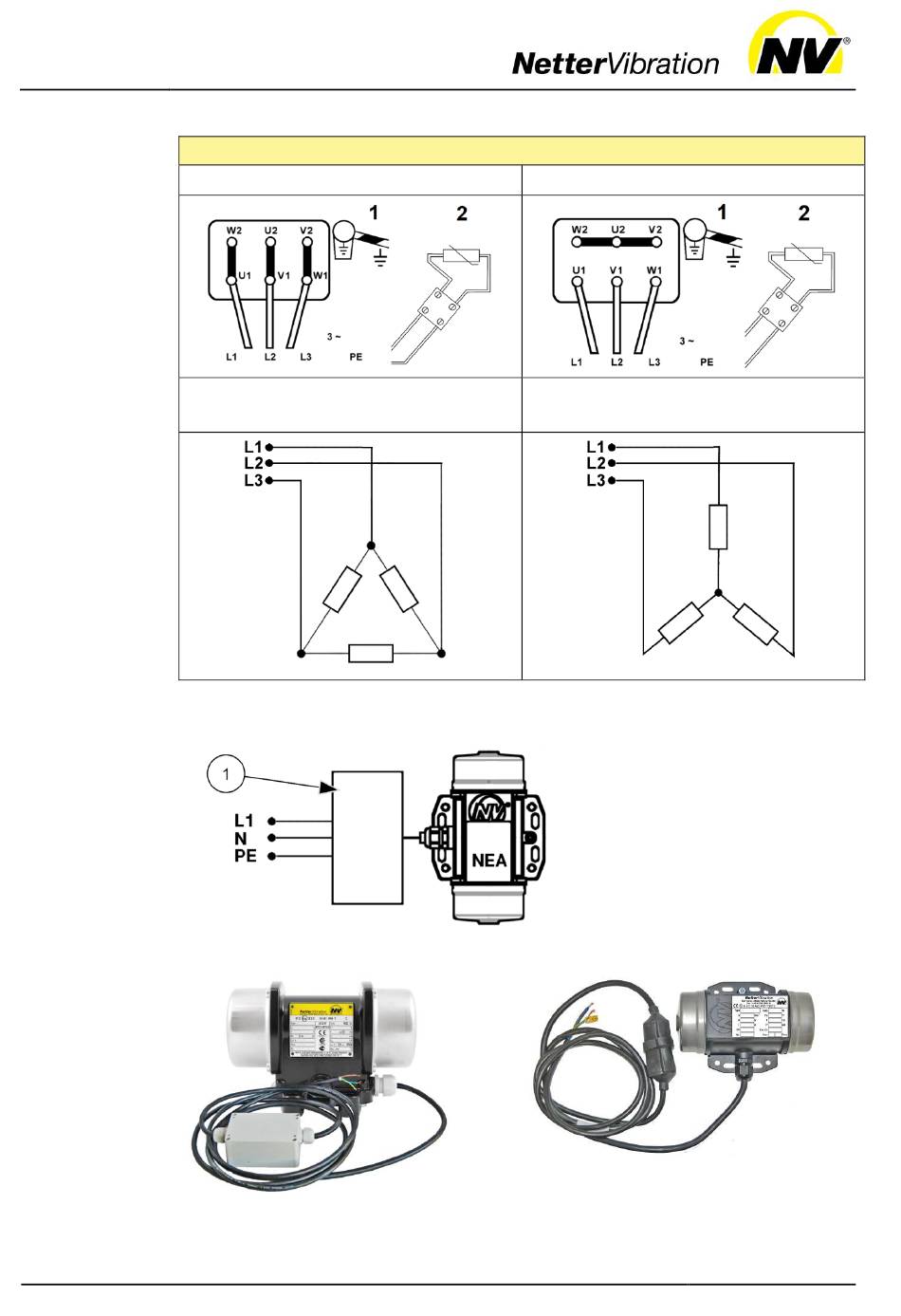

Schließen Sie die NEA gemäß der Angaben auf dem Typenschild an.
Anschluss-
beispiele NEA
Kabel mit Kondensatorkasten
18
Serie NEG / Drehstrom 3-phasig
Größere Spannung
1: Erdungsklemme für Schutzleiter
2: Kaltleiteranschluss (abhängig vom Typ)
Kondensator im Kabel
1
Kondensatorkasten
L1
Außenleiter (braun)
N
Neutralleiter (blau)
PE
Schutzleiter (grün-gelb)
