6 Montage
Die Befestigung der Vibratoren ist nur durch autorisiertes, qualifiziertes Fachper-
sonal auszuführen.
Das Fachpersonal hat ausschließlich mit für den Anwendungsfall geeignetem
WICHTIG
Werkzeug zu arbeiten.
Beachten Sie bei der Montage unbedingt die Sicherheitshinweise im Kapitel 2
und die Unfallverhütungsvorschriften!
Die Installation der Anlage muss nach den örtlichen, bekannten Vorschriften
WICHTIG
(z. B. VDE-Vorschriften) ausgeführt werden.

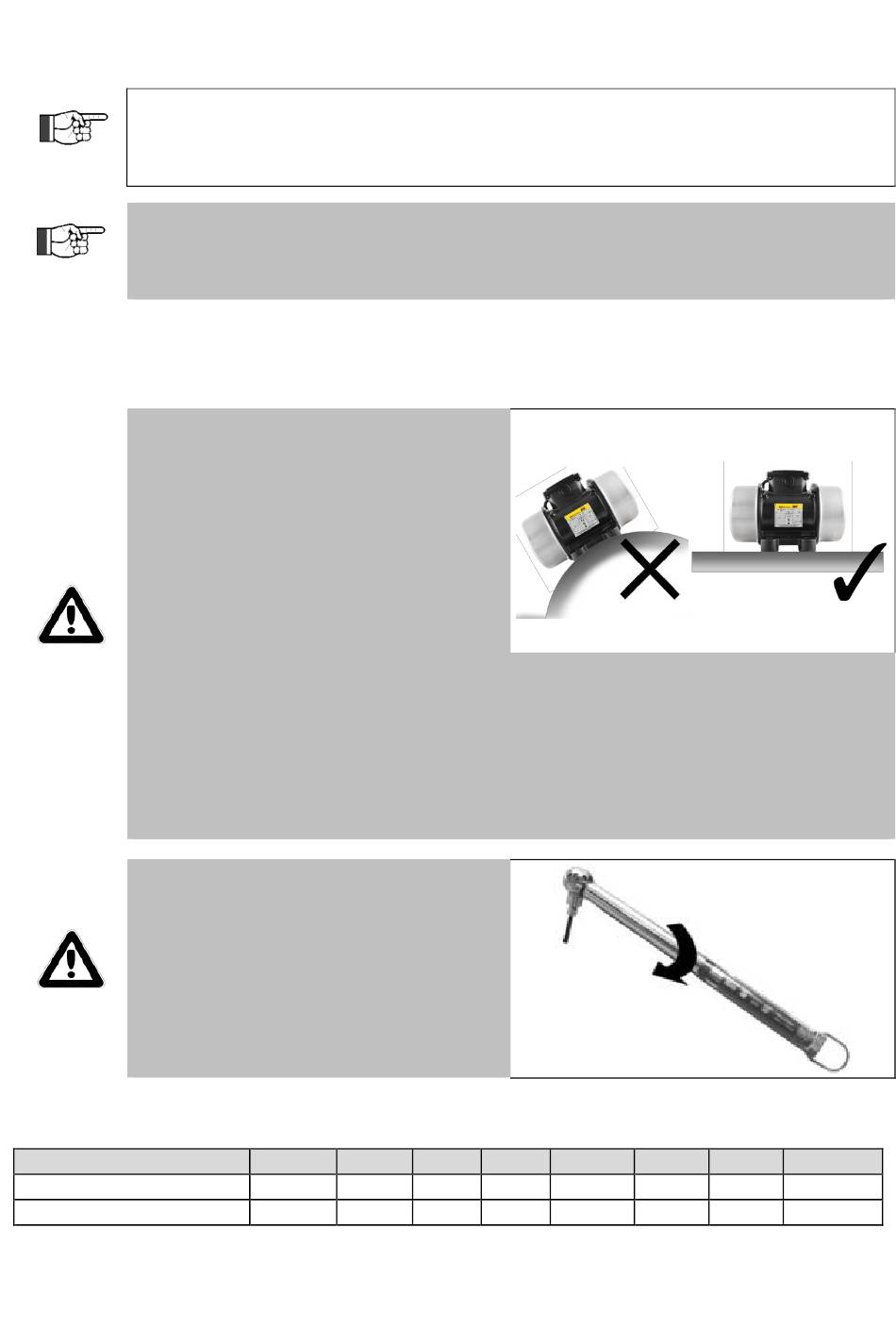

6.1 Befestigung des Vibrators
Netter Elektro-Außenvibratoren können in jeder Lage betrieben werden.
Bei der Montage sind folgende Hinweise unbedingt zu beachten:
Die Montageflächen müssen absolut
plan sein (0,1 mm Ebenheit), damit die
Füße der Vibratoren ganzflächig auflie-
gen und beim Anziehen der Befesti-
gungsschrauben keine Verspannungen
im Gehäuse auftreten. Auch sollten kei-
ne Farbreste oder Einbrennungen auf
den Flächen sein. Spannungen im Ge-
häuse können mechanische und/oder
elektrische Schäden verursachen.
WARNUNG
Wir empfehlen die Verwendung von Netter NBS-Schraubverbindungen beste-
hend aus Schraube, spezieller Sicherungsscheibe und ggf. Mutter, zur sicheren
Befestigung.
Die Montage der Vibratoren kann auch mit Befestigungsschrauben der Festig-
keitsklasse 8.8 (DIN 931 oder 933) erfolgen. Diese müssen mit geeigneten Si-
cherungsmitteln gesichert und in regelmäßigen Abständen (i. d. R. monatlich)
überprüft bzw. nachgezogen werden.
Die Anzugsmomente sind der nachfol-
genden Tabelle zu entnehmen. Höhere
Anzugsmomente können zum Brechen
der Schrauben oder zum Ausreißen der
Gewinde führen. Nicht sachgemäße
Schraubverbindungen können ein Lö-
WARNUNG
sen der Geräte durch Vibration verur-
sachen. Schäden an Personen und
Material können die Folge sein!
Empfohlene mittlere Anzugsmomente für Befestigungsschrauben und Muttern [Nm]
(Schrauben im Lieferzustand, nicht zusätzlich gefettet oder geölt):
Schraubentyp
Festigkeitsklasse 8.8 *
Edelstahlschrauben
* Gleitreibungszahl µ = 0,14
Verwenden Sie bitte einen Drehmomentschlüssel und ziehen Sie die Schrauben über Kreuz an.
M6
M8
M10
10
25
50
8,8
21,4
44
M12
M16
87
210
74
183
11
M20
M22
M24
411
559
711
-
-
-
