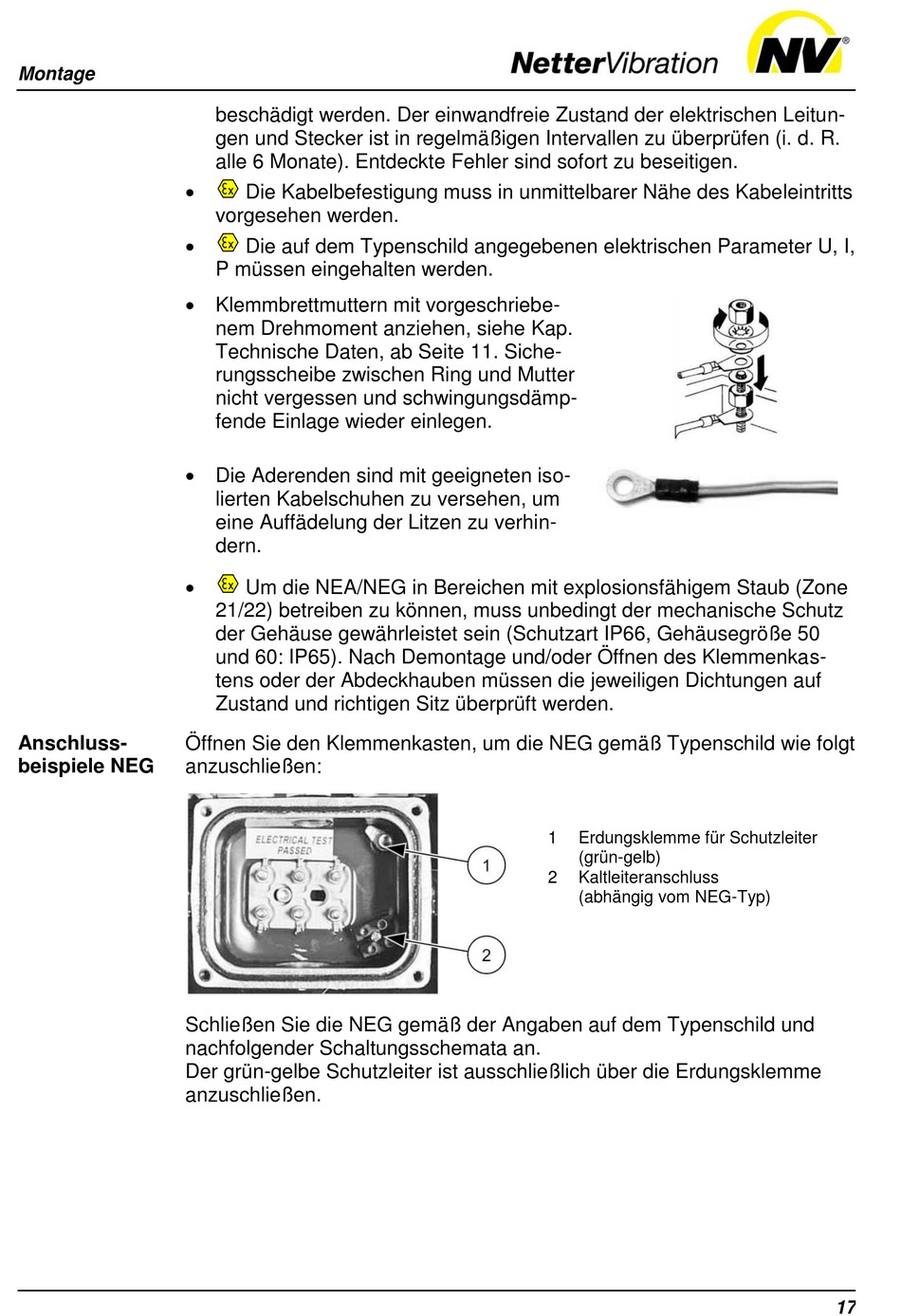

Montage
Klemmbrettmuttern mit vorgeschriebe-
Die Aderenden sind mit geeigneten iso-
Anschluss-
Öffnen Sie den Klemmenkasten, um die NEG gemäß Typenschild wie folgt
beispiele NEG
anzuschließen:
Schließen Sie die NEG gemäß der Angaben auf dem Typenschild und
nachfolgender Schaltungsschemata an.
Der grün-gelbe Schutzleiter ist ausschließlich über die Erdungsklemme
anzuschließen.
beschädigt werden. Der einwandfreie Zustand der elektrischen Leitun-
gen und Stecker ist in regelmäßigen Intervallen zu überprüfen (i. d. R.
alle 6 Monate). Entdeckte Fehler sind sofort zu beseitigen.
Die Kabelbefestigung muss in unmittelbarer Nähe des Kabeleintritts
vorgesehen werden.
Die auf dem Typenschild angegebenen elektrischen Parameter U, I,
P müssen eingehalten werden.
nem Drehmoment anziehen, siehe Kap.
Technische Daten, ab Seite 11. Siche-
rungsscheibe zwischen Ring und Mutter
nicht vergessen und schwingungsdämp-
fende Einlage wieder einlegen.
lierten Kabelschuhen zu versehen, um
eine Auffädelung der Litzen zu verhin-
dern.
Um die NEA/NEG in Bereichen mit explosionsfähigem Staub (Zone
21/22) betreiben zu können, muss unbedingt der mechanische Schutz
der Gehäuse gewährleistet sein (Schutzart IP66, Gehäusegröße 50
und 60: IP65). Nach Demontage und/oder Öffnen des Klemmenkas-
tens oder der Abdeckhauben müssen die jeweiligen Dichtungen auf
Zustand und richtigen Sitz überprüft werden.
1
Erdungsklemme für Schutzleiter
(grün-gelb)
2
Kaltleiteranschluss
(abhängig vom NEG-Typ)
