Aufbau und Wirkungsweise

4 Aufbau und Wirkungsweise

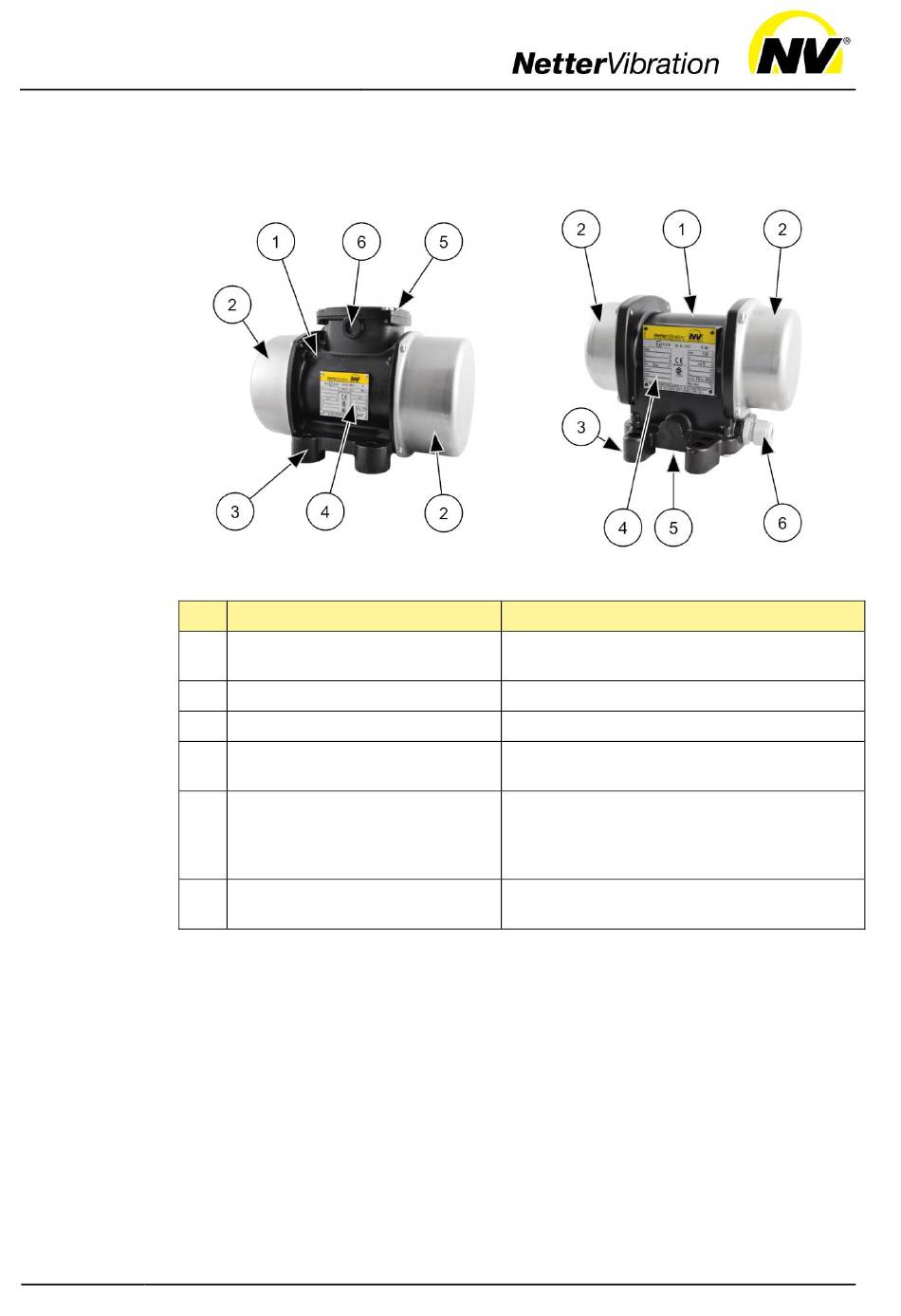

Aufbau Beispiel: NEG 501140
Nr.
1
2
3
4
5
6
Die Elektro-Außenvibratoren der Serien NEA, NEG, NEG S und NES sind
Wirkungs-
Asynchronmotoren auf deren Wellenenden verstellbare Gewichte (Un-
weise
wuchten) angebracht sind. Die NEA/NEG erzeugen Kreisschwingungen,
d. h. die Schwingungen wirken in alle Richtungen einer Ebene.
Die Frequenz kann mit Hilfe von Frequenzumrichtern stufenlos geregelt
werden.
Die Fliehkraft kann durch Verstellung der Unwuchten verändert werden.
Element
Gehäuse
Unwuchtabdeckungen
Gehäusefuß
Typenschild
Klemmenkasten
Bei Gehäusegrößen 101 bis 120:
Klemmenkasten im Gehäusefuß
integriert.
Kabelverschraubung
(abhängig vom Typ).
Beispiel: NEG 50120
Funktion
Beinhaltet und schützt die Bauteile der
NEA/NEG.
Schützen vor dem Eingriff in die Unwuchten.
NEA/NEG an der Montagefläche befestigen.
Zeigt modellspezifische Informationen und
Daten.
Beinhaltet die elektrischen Anschlüsse.
NEA/NEG anschließen.
