Wartung und Instandhaltung
1.
2.
3.
4.
5.
6.
7.
30
NEA/NEG abschalten, gegen Wiedereinschalten sichern und Span-
nungsfreiheit feststellen.
Schrauben (24) lösen und Unwuchtabdeckungen (23) entfernen.
Unwuchten Typ XS demontieren:
Nach Entfernen des Sicherungsringes (20)
und Lösen der Klemmschrauben (16) kön-
nen die Unwuchten abgezogen werden.

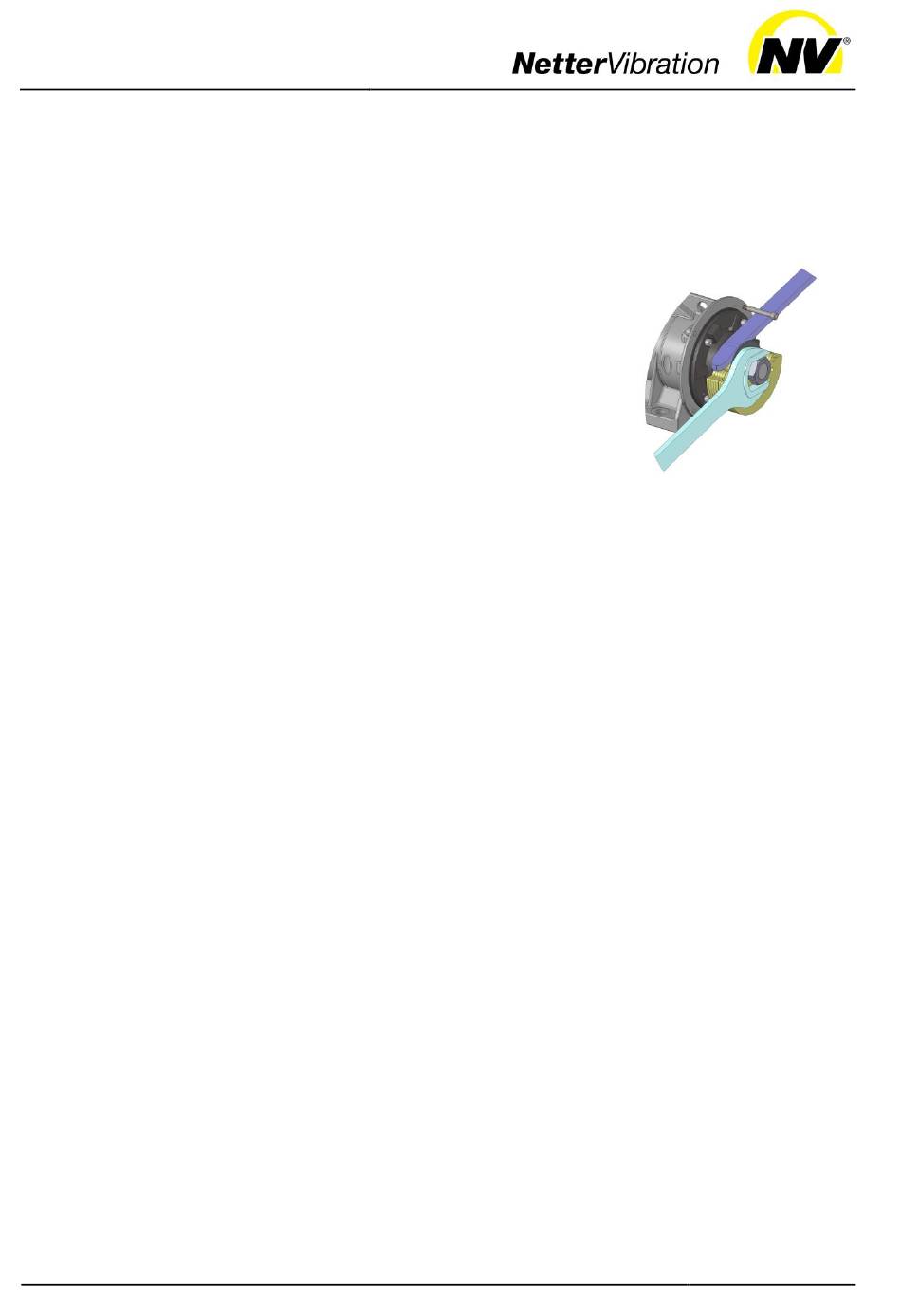

Unwuchten Typ XL und Typ XLs demon-
tieren:
Eine lange Schraube mit gleichem Gewin-
de in eine Gewindebohrung für die Schrau-
ben (24) der Unwuchtabdeckung drehen.
Zwischen Unwuchtscheiben und dieser
langen Schraube ein Montiereisen halten.
Nach dem Lösen der Sicherungsmut-
ter (21) können die Unwuchten von der
Welle abgezogen werden.
Lager (10) ausbauen:
Bis Gehäusegröße 120: Sicherungsring (40) entfernen.
Ab Gehäusegröße 130: Schrauben (4) lösen und Flansch (3) demon-
tieren. Sicherungsring (40) aus Flansch (3) entfernen.
Beide Lager (10) austauschen oder von altem Fett reinigen (z. B. mit
Waschbenzin) und neues Fett (gemäß Wartungsplan), in vorgeschrie-
bener Menge (gemäß Tabelle), gleichmäßig einbringen.
Die Montage erfolgt in umgekehrter Reihenfolge.
Sicherungsmutter (21) und Schrauben (4, 16) mit dem angegebenen
Drehmoment anziehen.
