Inbetriebnahme und Betrieb

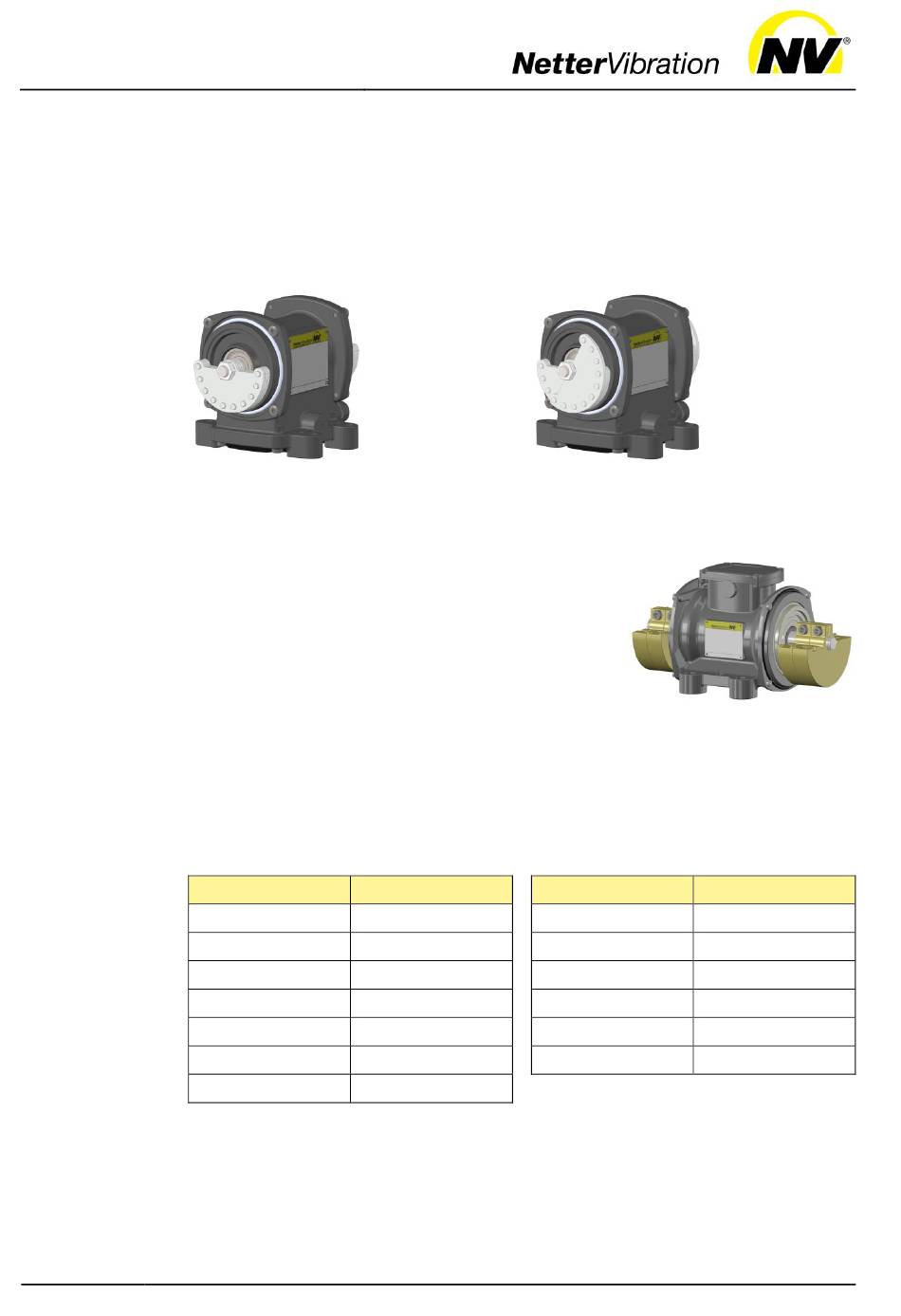

Beispiel:
NEG 50120 / 50 Hz hat insgesamt 6 Unwuchtscheiben (3 Stück je Seite: 2
fest, 1 einstellbar).
Ist eine Fliehkraft von 88 % gewünscht, werden beidseitig die einstellbaren
Unwuchtscheiben gegen den Uhrzeigersinn in die vierte Rasterstellung
gedreht.
Fliehkraft 100 %
Unwucht-
Die Unwuchteinstellung der Unwuchtscheiben
scheiben
Typ XS erfolgt über die Skala auf der festen
Typ XS
Unwucht.
Duch Drehen der äußeren Unwuchtscheibe
und Justierung an den Teilstrichen wird die
Fliehkraft stufenlos eingestellt. Nach dem Ein-
stellen der Unwuchten sind die Muttern bzw.
Schrauben mit dem vorgeschriebenen Dreh-
moment festzuziehen. Beachten Sie die emp-
fohlenen Werte für Schraubengrößen und An-
zugsmomente im Kap. Technische Daten, ab
Seite 11.
Die Fliehkraft ist nach folgender Tabelle einstellbar:
Verstellung
Fliehkraft in %
100
15°
98,5
30°
97
45°
92
60°
87
75°
78,5
90°
70
Fliehkraft 88 %
Verstellung
105°
120°
135°
150°
165°
180°
Fliehkraft in %
60
50
37,5
25
12,5
0
25
