Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
1.b. Waschtisch-Unterschrank/Unterschrank
Montagemaße siehe Seite 5 bis 6

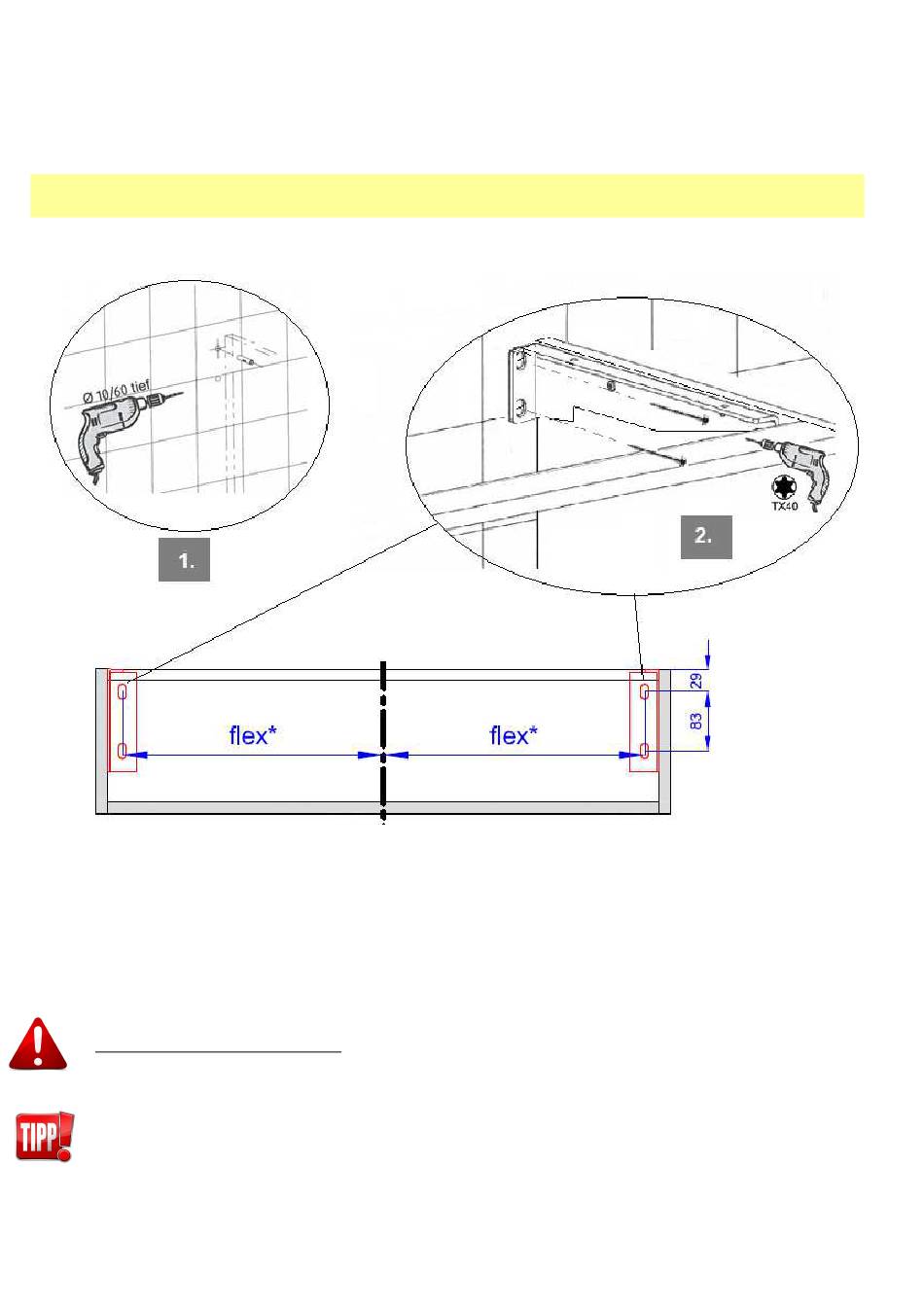

1. Mit einem Bohrer (Ø 10 mm) ca. 60 mm tief in die Wand bohren und die Dübel einklopfen.
2. Den Korpus mit den beigelegten Sechskantschrauben und den Konsolen (2 Stück Schrauben je Konsole)
festschrauben.
3. Überprüfen Sie nun mit einer Wasserwaage, ob der Korpus resp. die Korpusse spannungsfrei,
waagerecht, lotrecht resp. in einer Flucht montiert sind. Im Falle von unebenen Wänden verwenden Sie
unbedingt Ausgleichsmaterial (nicht im Lieferumfang enthalten), um die Badmöbel fachgerecht zu
montieren.
Bei mehreren Unterschränken nebeneinander: Korpusse miteinander verschrauben
Ist der v.g. Hinweis gewährleistet, können Sie nun die Korpusse mit den beiliegenden Verbindungs-
schrauben und Hülsen miteinander verschrauben.
Zur Hilfestellung können Sie die zu verbindenden Korpus-Seiten im oberen sowie vorderen (jeweils
mittig) Bereich mit Schraubzwingen befestigen, um die Korpus-Seiten mit einem Bohrer (Ø 5 mm)
durchzubohren. Wir empfehlen, die Korpus-Seiten jeweils mit 3 – 4 Schrauben im äußeren Bereich
(z. B. hinter der Alutraverse, Auszugsschienen, etc.) zu verschrauben.
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
Maßangaben = Ca.-Werte
mit Winkelkonsolen
Seite 8 / 12
