Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
4. Montage der Eckverbinder
Ausnahme Korpushöhe 200 mm
Zur Befestigung des Korpusses mit der HPL-Verbundplatte liegt jedem Waschtisch-Unterschrank/Unter-
schrank ein Beschlagbeutel bei.
Beschlagbeutel,
bestehend aus:
Unsere Waschtisch-Unterschränke/Unterschränke (außer Schrankhöhe 200 mm) werden standardmäßig mit
zwei Vorbohrungen im oberen Bereich der Korpus-Innenseite ausgeliefert.
Befestigen Sie die Eckverbinder mit den beiliegenden Schrauben an die Korpus-Innenseiten.
5. Montage der HPL-Verbundplatte
Legen Sie die HPL-Verbundplatte vermittelt auf die Konsolen und den Korpus-Außenseiten auf.
Verschrauben Sie nun die HPL-Verbundplatte mit den Eckverbindern und den Konsolen fest. Verwenden Sie
hierzu ausschließlich nur die Schrauben, welche dem Beschlag (s. Punkt 3 und 4) beiliegen.
6. Montage der Schubladen resp. Auszüge
Setzen Sie nun die vor Beginn der Montage demontierten Schubladen und/oder Auszüge in Ihren
Unterschrank ein. Siehe hierzu den separat beiliegenden Montage-/Bedienungshinweis zum
Schubkastensystem!
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
am Korpus/an den Korpusse
A.
B.
4 x
4 x
STS Stefan Schmitz GmbH & Co. KG
Hövelhofer Str. 59
33129 Delbrück – Ostenland
Telefon: 0 52 57 / 5 09 – 0
www.sts-meinbad.de
Maßangaben = Ca.-Werte
C.

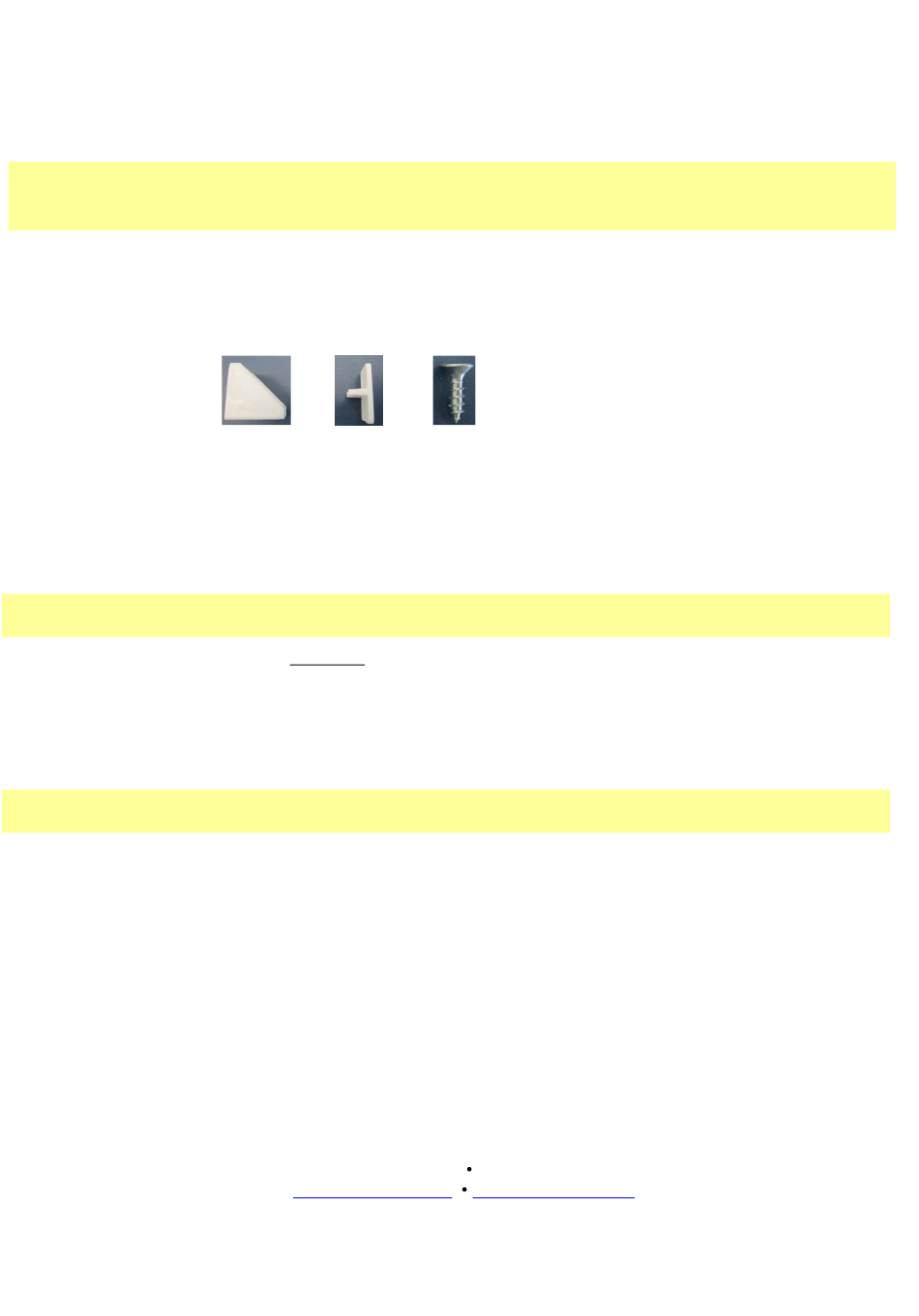

A. Mini-Eckverbinder
