Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
Montagemaße von Waschtisch-Unterschränken
Besonderheit: mit Winkelkonsolen

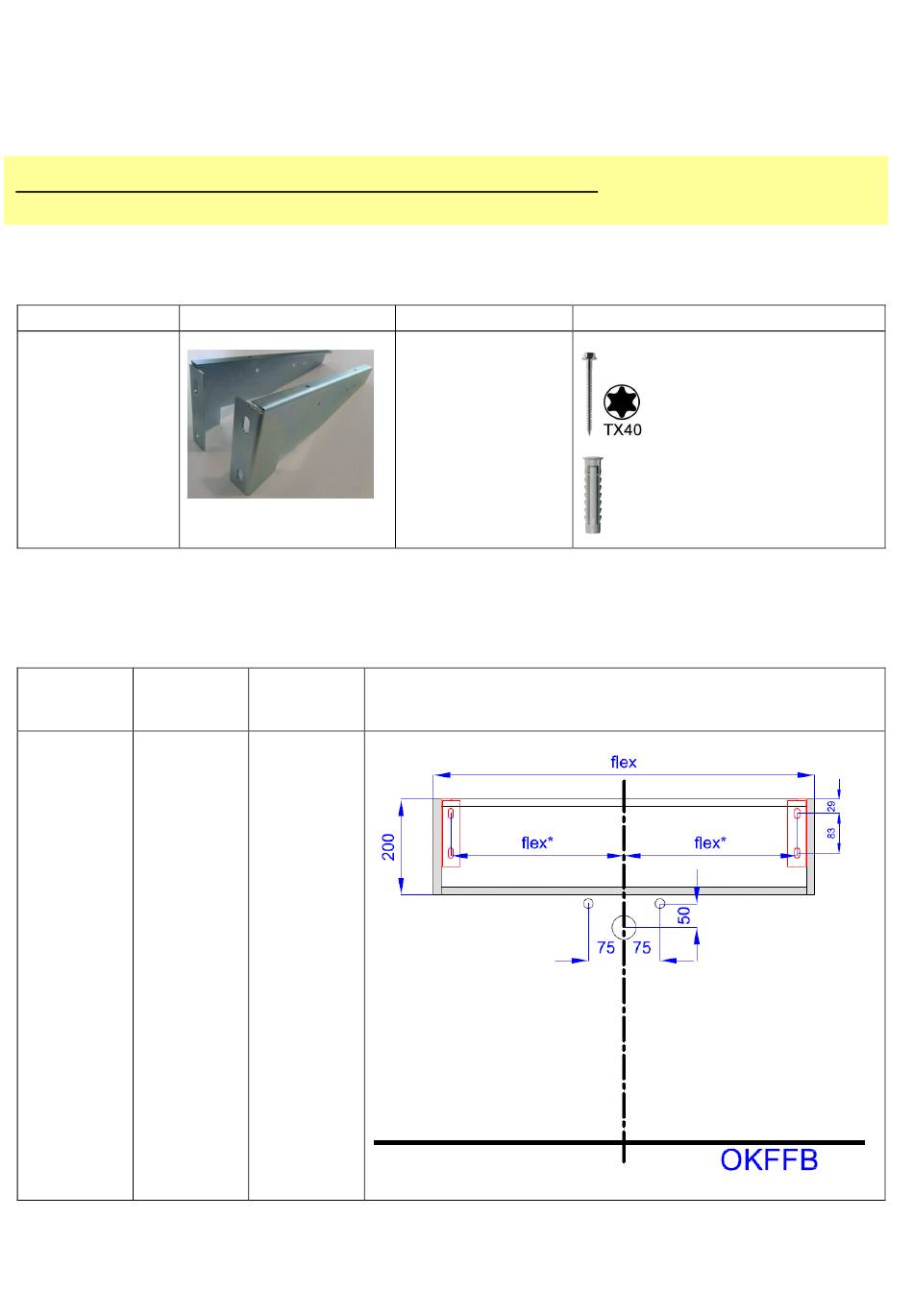

Die folgenden Winkelkonsolen sind werkseitig bereits an den Korpus-Innenseiten des Waschtisch-
Unterschrankes resp. Unterschrankes vormontiert.
Typ
Abbildung
Winkelkonsolen
links/rechts
(s. Abb. rechts)
Waschtisch-Unterschrank mit 1 Schublade
Höhe: 200 mm Tiefe: 545 mm
STS-
Schrank-
Bestellcode
Außenbreite
OWES520
499 mm
OWES620
599 mm
OWES720
699 mm
OWES820
799 mm
OWES920
899 mm
OWES1020
999 mm
OWES1220
1199 mm
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
Einsatz
Waschtisch-
Unterschränke und
Unterschränke
Höhe: 200 mm
Bohrabstand
Montagemaße
aus der
Mitte
213,5
mm*
263,5
mm*
313,5mm*
363,5
mm*
413,5
mm*
463,5
mm*
513,5
mm*
Maßangaben = Ca.-Werte
Befestigungsmaterial
4 Stk. Sechskant-
schraube
8,0 x 70 mm
4 Stk. Dübel 10/60
