Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte

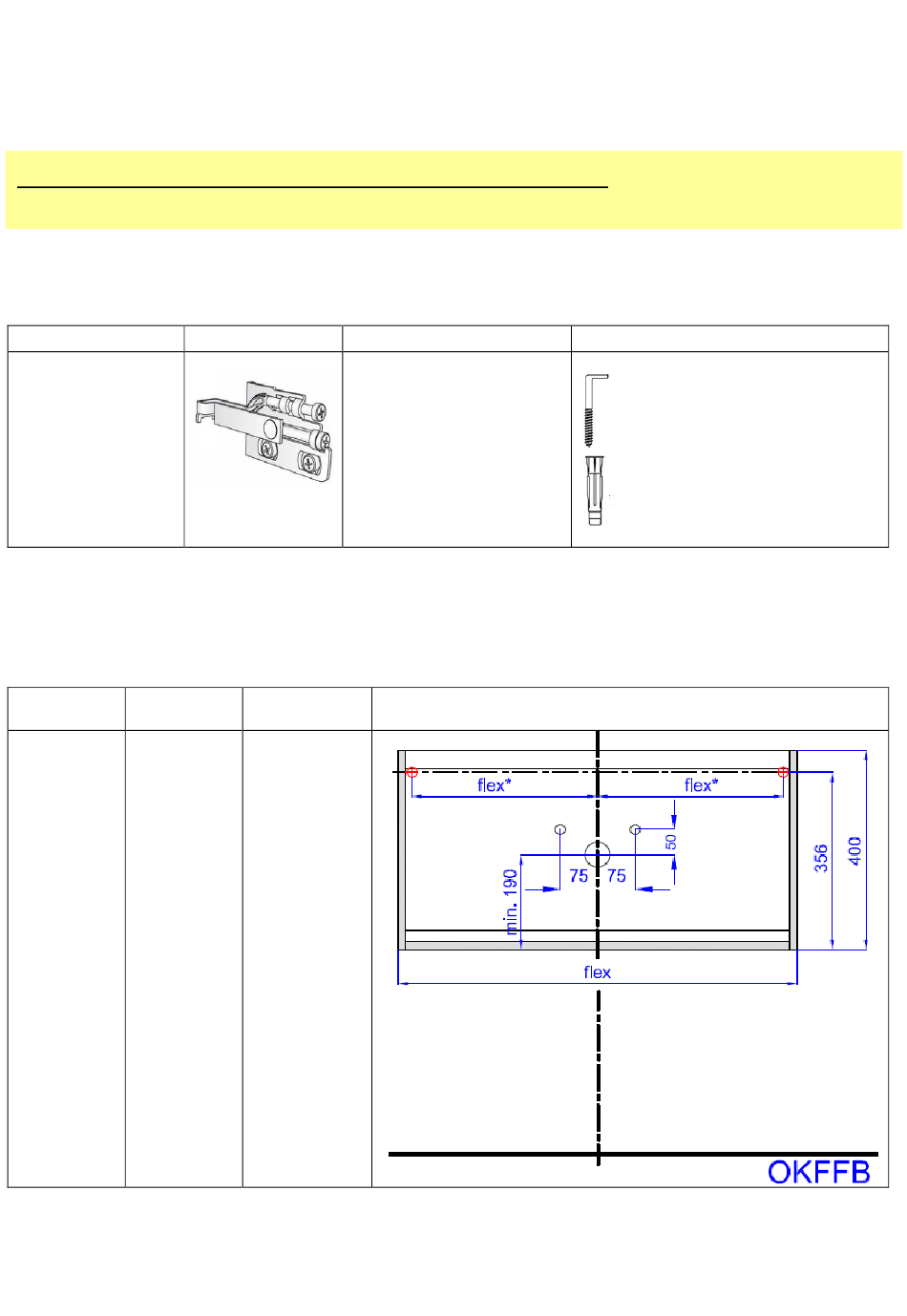

Montagemaße von Waschtisch-Unterschränken
Besonderheit: mit Schrankaufhänger Scarpi-4
Die folgenden Schrankaufhänger sind werkseitig bereits an den Korpus-Innenseiten des Waschtisch-
Unterschrankes resp. Unterschrankes vormontiert.
Typ
Schrankaufhänger
„Scarpi-4"
(s. Abb. rechts)
Waschtisch-Unterschrank mit 2 Schubladen
Höhe: 400 mm Tiefe: 545 mm
STS-
Schrank-
Bestellcode
Außenbreite
OWE2S540
499 mm
OWE2S640
599 mm
OWE2S740
699 mm
OWE2S840
799 mm
OWE2S940
899 mm
OWE2S1040
999 mm
OWE2S1240
1199 mm
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
Abbildung
Einsatz
Waschtisch-
Unterschränke und
Unterschränke
Höhen: 400/600 mm
Bohrabstand
aus der Mitte
224
mm*
274
mm*
324
mm*
374
mm*
424
mm*
474
mm*
574
mm*
Maßangaben = Ca.-Werte
Montagemaße
Befestigungsmaterial
2 Stk. Schraubhaken (
5,8 x 65 mm
2 Stk. Dübel 8/51
-
im Lieferumfang enthalten -
Schlitz)
Seite 2 / 12
