Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
3. Montage der Konsolen für HPL-Verbundplatten LITE
Sofern der Korpus/die Korpusse an der Wand befestigt ist/sind, legen Sie die
Wasserwaage im hinteren Bereich auf den/die zuvor ausgerichtete Korpus(e) auf und
zeichnen Sie sich mit einem Bleistift eine Hilfslinie über die gesamte Breite an die Wand
ein.
Die Platzierung der einzelnen Winkelkonsolen entnehmen Sie bitte aus der auftragsbezogenen STS-Kunden-Freigabe-
zeichnung, die der HPL-Verbundplatte LITE beigelegt wurde.

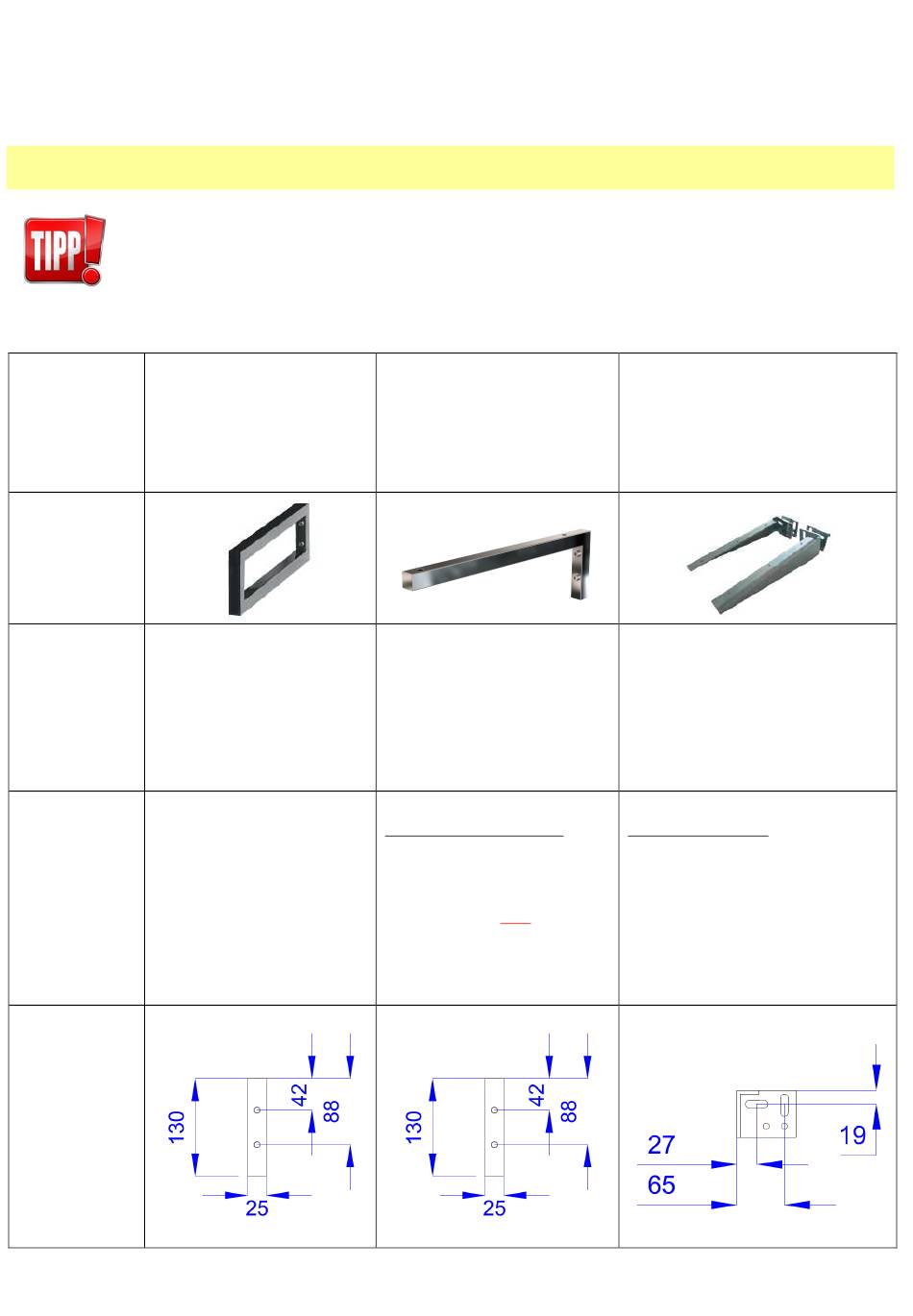

Bestellcode:
OKEPS47 L/R
Bezeichnung:
Handtuchhalterkonsole
Edelstahl poliert
B/H/T ca. 25 x 130 x 470 mm
Abbildung:
(Platten-)
2 Stk. Gewindeschrauben
Befestigungs-
Material
Im Lieferumfang enthalten !
(je Konsole):
(Wand-)
Befestigungs-
Material
2 Stk. Stockschrauben
(je Konsole):
Im Lieferumfang enthalten !
Bohrmaße
(Vorderansicht):
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
)
M5 x 40
(Ø 8 mm) inkl. Dübel
Maßangaben = Ca.-Werte
OWKEPS L/R
Winkelkonsole
Edelstahl poliert
B/H/T ca. 25 x 130 x 430 mm
2 Stk. Gewindeschrauben
M5 x 40
Im Lieferumfang enthalten !
Wir empfehlen (je Konsole):
2 Stk. Stockschrauben
Ø 8 mm inkl. Dübel
Im Lieferumfang nicht enthalten !
OWKM
1.)
Winkelkonsole
Stahl verzinkt (galv.)
B/H/T ca. 80 x 60 x 350 mm
1.)
mit Neigungsverstellung (s. Seite 11)
3 Stk. Spaxschraube 4 x16
Im Lieferumfang enthalten;
Winkelkonsolen werden werkseitig
mit den Spaxschrauben an der
Verbundplatte befestigt
Befestigungsbeschlag**
bestehend aus:
2 Stk. Sechskantschrauben 10 x 90
2 Stk. Universaldübel UX 12 x 70
1 Stk. Pan-Head Schraube 5 x 60
1Stk. Allzweckdübel 8x51
Im Lieferumfang enthalten !
