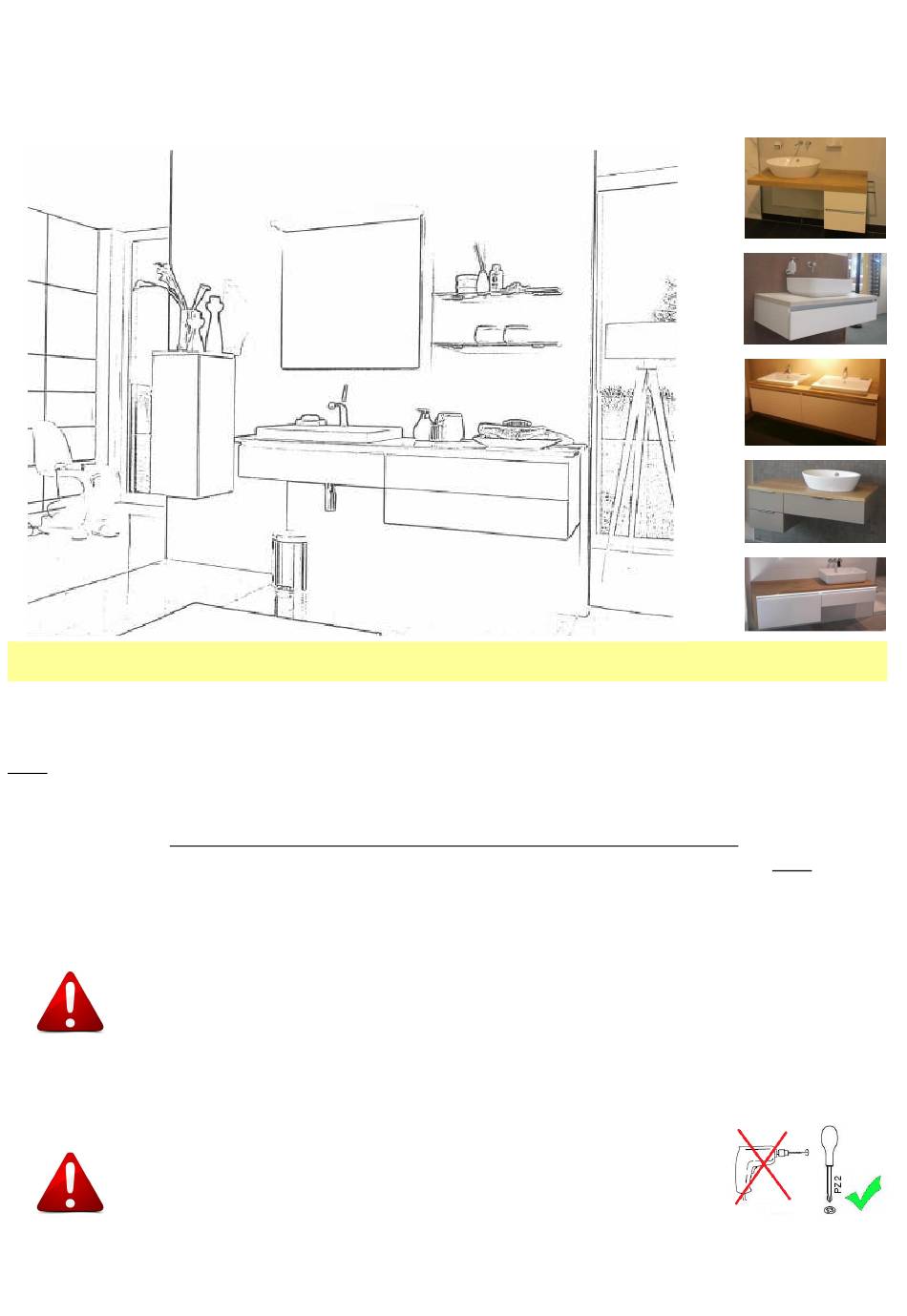

Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte
! Wichtig ! für die Montage
Für die Montage an festem Mauerwerk, wie z. B. Kalksandstein, wurden Dübel und Schrauben beigelegt. Für
Trockenmauerwerk, Gipskartonplatten und ähnliche Materialien werden Spezialdübel benötigt. Diese gehören
nicht zu unserem Lieferumfang.
Bitte berücksichtigen Sie, dass bei der fachgerechten Montage unbedingt darauf zu achten ist, dass Ihre STS-
Badmöbelschränke lotrecht, waagerecht und spannungsfrei an der Wand befestigt sind! Im Falle von
unebenen Wänden muss zur spannungsfreien Montage Ausgleichsmaterial (im Lieferumfang nicht enthalten)
hinterlegt werden. Sofern dies gewährleistet ist, müssen vorhandene Schubladen und/oder Auszüge
entsprechend der baulichen Situation nachjustiert werden.
Der Elektroanschluss ist nur von einem Fachmann unter Berücksichtigung der
VDE 0100, Teil 701, durchzuführen.
Bei einer Vorwandmontage sollten die Maßbereiche großzügig verstärkt werden. Im Zuge der technischen
Weiterentwicklung behalten wir uns Material- und Konstruktionsänderungen ohne Ankündigung vor, ebenso
Irrtümer.
Die manuelle Einstellung resp. Nachjustierung darf ausschließlich
nur mit einem Handschraubendreher PZ 2 erfolgen!
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
Maßangaben = Ca.-Werte
