Montageanleitung
optional: mit Waschtisch-Unterschrank und/oder Unterschrank
optional: mit LED-Beleuchtung unterhalb der Konsolenplatte

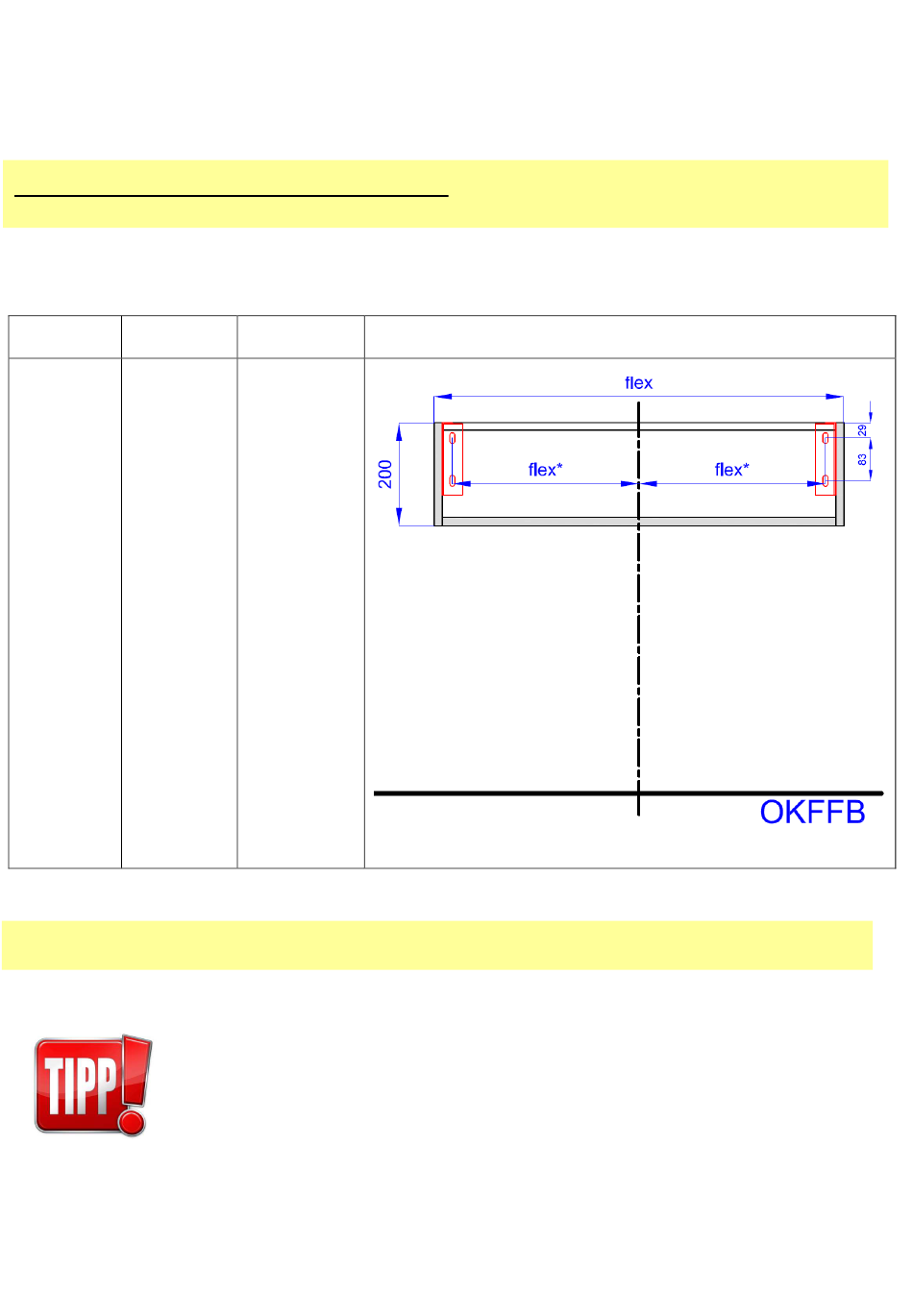

Montagemaße von Unterschränken
Besonderheit: mit Winkelkonsole
Unterschrank mit 1 Schublade
Höhe: 200 mm Tiefe: 545 mm
STS-
Schrank-
Bestellcode
Außenbreite
OUS420
399 mm
OUS520
499 mm
OUS620
599 mm
OUS820
799 mm
OUS1020
999 mm
1. Montage des Waschtisch-Unterschrankes resp. Unterschrankes
QMF Nr.: 1 – 228 Revision 1 vom 30.08.2018
STS-HPL-Verbundplatten LITE
Bohrabstand
aus der Mitte
163,5
mm*
213,5
mm*
263,5
mm*
363,5
mm*
463,5
mm*
Entnehmen Sie zum Schutz zunächst die Schublade(n) resp. Auszüge aus Ihrem
Waschtisch-Unterschrank / Unterschrank, bevor Sie mit der Montage beginnen und
stellen Sie diese zunächst zur Seite.
Siehe hierzu den separat beiliegenden Montage-/ Bedienungshinweis zum
Schubkastensystem!
Maßangaben = Ca.-Werte
Montagemaße
