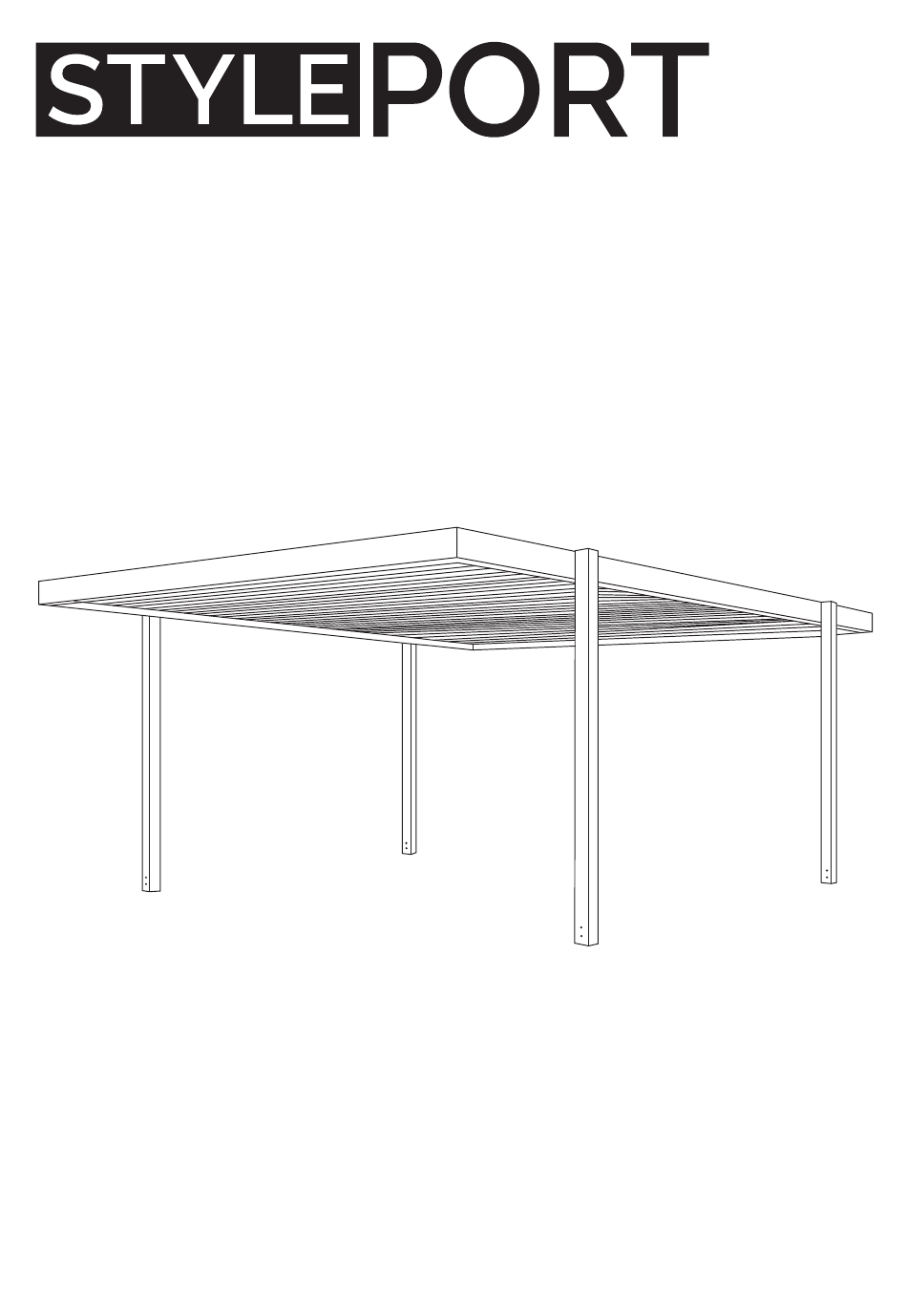

MONTAGEANLEITUNG
DOPPELCARPORT / GROSSRAUMCARPORT
1 / 20
Stand: September 2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optima Styleport

Inhaltszusammenfassung für Optima Styleport

  • Seite 1 MONTAGEANLEITUNG DOPPELCARPORT / GROSSRAUMCARPORT 1 / 20 Stand: September 2021...
  • Seite 2 ALLES DRIN? 1x Krone rechts 4x regulierbare Füße 1x Krone links Kronenverbindung 1x Krone vorne 1x Krone hinten 4x Pfosten 2 / 20...
  • Seite 3 Halterung Dachtrapez-Verbindungselemente Trapezbleche Dachtragarme Dachrinnensatz (optional) Stopfen für Entwässerungs- quadratische bohrungen (optional) Pfostenkappen 3 / 20...
  • Seite 4 Sechskant- Stopfen für Blechschrauben Schraubenköpfe mit EPDM-Scheiben 4,8 x 20 mm Machinenmutter mit Flansch (M8) Sechskant- Blechschrauben mit EPDM-Scheiben Verriegelungsbolzen 4,8 x 25 mm M8 x 16 mm selbstformende Sechskantschrauben mit Unterlegschreiben M8 x 25 mm Dichtmaterial Außerdem: 1x Satz für die chemische Verankerung 1x Reparaturset 4 / 20...

  • Seite 5: Benötigtes Werkzeug

    BENÖTIGTES WERKZEUG 13 mm Maulschlüssel Schraubendreher mit Sechskantaufsatz (8 mm) Imbusschlüssel Bohrer mit Metall- und Betonaufsatz für Bohrmaschine 2 Leitern oder ein Gerüst UND 2 PERSONEN! :) 5 / 20...

  • Seite 6: Markiere Die Befestigungspunkte Der Stützenfüße Auf Dem Fundament

    1. MONTAGE DER PFOSTEN 1.1. Markiere die Befestigungspunkte der Stützenfüße auf dem Fundament gemäß dem Entwurf. Prüfe die Diagonalen und gleiche diese ggf. aus. Nun können die Löcher gebohrt werden. Danach werden die regulier- baren Füße mittels chemischer Anker verankert. 6 / 20...

  • Seite 7: Lege Die Kronenteile Mit Den Kronenverbindungen Auf Eine Ebene

    1.2. Lege die Kronenteile mit den Kronenverbindungen auf eine Ebene Fläche und trage an den markierten Bereichen Dichtmaterial auf. Nun können die Bauteile miteinander verbunden werden 1.3. Setze die Kronen mit den Kronenverbindungen zusammen und verschraube diese. 7 / 20...
  • Seite 8 1.4. Setze die Pfosten auf die Füße. 1.5. Stelle die Pfosten auf die richtige Höhe ein und prüfe, ob sie alle auf der gleichen Höhe sind. Den Pfosten mit vier selbstformenden Schrauben befestigen. Diesen Schritt bei den anderen drei Pfosten wiederholen. 8 / 20...
  • Seite 9 2. MONTIEREN DER KRONEN 2.1. Schraube die Seitenkrone mit jeweils einer Schlossschraube und Mutter an, so dass sich das Loch für die Dachrinne auf der Rückseite des Carports befindet. 2.2. Hebe die andere Seite der Krone an und schraube sie mit vier Kronenschrauben und Muttern an den zweiten Pfosten, vervollständige die Schrauben...
  • Seite 10 2.3. Montiere die zweite Seitenkrone analog zur ersten. 2.4. Für die Montage der Querkronen werden zwei Leitern benötigt. Hebe die Querkrone mit zwei Personen an und lege sie auf die Enden der Längskronen. 10 / 20...
  • Seite 11 2.5. Schiebe die Querkrone auf der anderen Seite unter die Längs- krone und schraube fünf Sicherungsschrauben mit Muttern an. 2.6. Auf der anderen Seite schiebe die Querkrone unter die Längs- krone und schraube fünf Sicherungsschrauben und Muttern an. Ersetze die fehlende Sicherungsschraube mit Mutter auf der ersten Seite.
  • Seite 12 2.7. Dichte an allen 4 Ecken die offenen Kanten und Schlitze mit dem beiliegenden Dichtmaterial von innen ab. Achte darauf, dass keine Fuge offen bleibt, durch die später Regenwasser tropfen könnte. 12 / 20...
  • Seite 13 2.8. Bringe die zweite Querkrone auf die gleiche Weise an. Überprüfe die Nivellierung des Carports und korrigiere sie diese gegebenenfalls durch Verstellen der Stützenfüße. 13 / 20...
  • Seite 14 3. ANBRINGUNG DER DACHRINNE 3.1. In einem der Löcher für die Dachrinne werden dann der Abfluss zur Dachrinne, das Verbindungsstück, die Reduzierung und die Dachrinne montiert. 14 / 20...
  • Seite 15 3.2. Bohre zwei Führungslöcher für eine 4,2 x 25 mm Schraube in den Pfosten, an dem die Dachrinne entlanglaufen wird. Die Löcher sollten in der Achse des Pfostens, etwa 20 cm unterhalb des Scheitels und etwa 20 cm oberhalb des Fußes, angebracht werden.
  • Seite 16 4. MONTAGE DES TRAPEZDACHS 4.1. Lege die Trapezbleche von hinten quer auf. 16 / 20...

  • Seite 17: Trapezblechverbindungen Sollten Auf Den Firsten Mit 4,8 X 20 Mm Schrauben

    4.2. Trapezblechverbindungen sollten auf den Firsten mit 4,8 x 20 mm Schrauben befestigt werden. Bringe die Schrauben in gleichmäßigen Abständen, maximal 60 cm, auf jedem First an. 4.3. Am seitlichen Rahmen werden die Trapezbleche mit Schrauben 4,8 x 20 mm verschraubt. 17 / 20...
  • Seite 18 4.4. Die Halterungen für das Trapezdach müssen mit 4,8 x 25 mm Schrauben an der vorderen und hinteren Krone verschraubt werden. 18 / 20...

  • Seite 19: Zu Guter Letzt Bringe Schraubenköpfe An Den Ankerbolzen Und Selbstformenden

    4.5. Stecke einen Abflussstopfen in das unbenutzte Loch für die Dachrinne. Und verschließe die Pfosten deines STYLEPORTs von oben mit den Pfostenkappen. 4.6. Zu guter Letzt bringe Schraubenköpfe an den Ankerbolzen und selbstformenden Schrauben der Pfosten an. 19 / 20...
  • Seite 20 GESCHAFFT! VIEL SPASS MIT DEINEM STYLEPORT! :) 20 / 20...
