Endress+Hauser Proline Promass A Kurzanleitung Seite 14

Montage

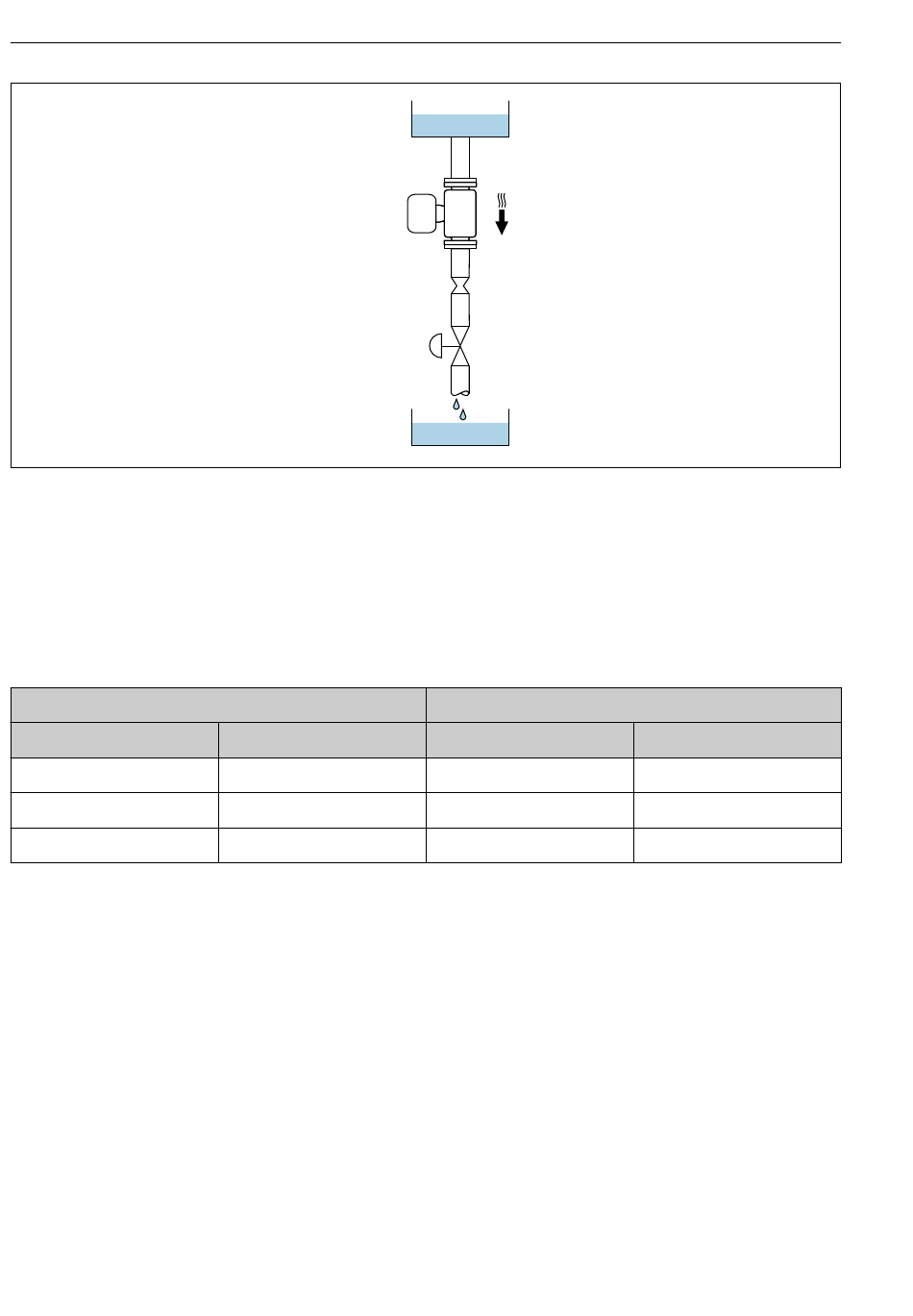

 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
[mm]
1
2
4
Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
14
1
2
3
4
5
DN
[in]
¹⁄₂₄
¹⁄₁₂
¹⁄₈
Durchflussmessgerät Proline Promass A
Ø Blende, Rohrverengung
[mm]
0,8
1,5
3,0
A0028773
[in]
0,03
0,06
0,12
Endress+Hauser
