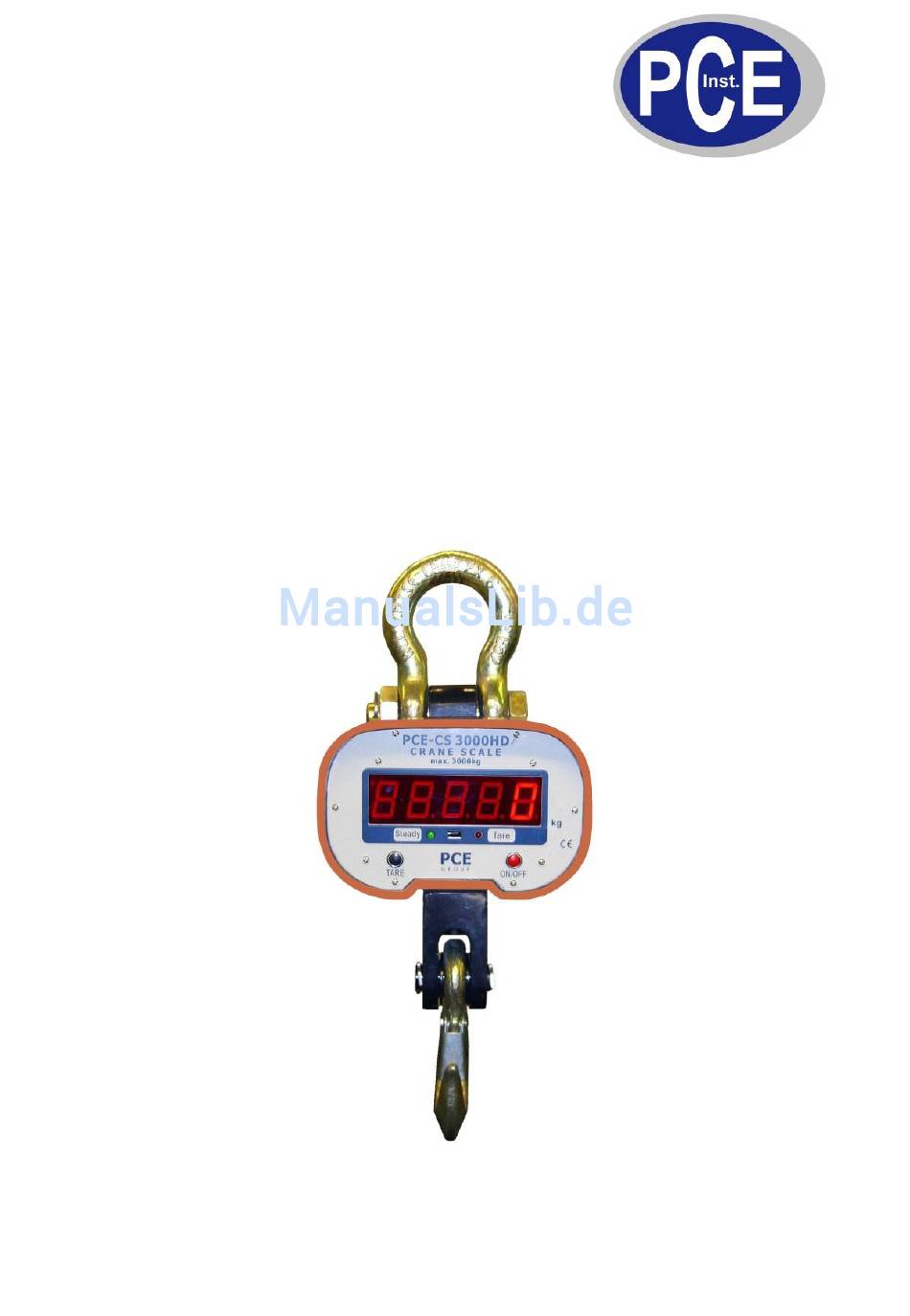

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Tel: 02903 976 99-0 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Kranwaage PCE-CS-HD Serie mit Fernbedienung Version 1.1 10.06.2011...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit .................. 3 Spezifikation ................4 Kalibrierung ................5 Maße und Massen ..............6 Symbolik am Display ............... 7 Wägung / Bedienung ..............8 Fernbedienung ................. 11... -
Seite 3: Sicherheit
Versuchen Sie nie die Waage zu öffnen. Wartungs-, Achtung Reparatur- oder Kalibrierarbeiten dürfen nur durch Mitarbeiter der PCE Instruments oder Fachlabore erfolgen. Bitte unbedingt beachten: Wenn Sie die Waage über Behältern mit heißem Inhalt einsetzen (z.B. über Gusstigeln mit heißer Schmelze), müssen Mindestabstände eingehalten werden:... -
Seite 4: Spezifikation
Spezifikation Modell Max. Wägebereich Teilung 3, 5, 10, 20 t 1, 2, 5, 10 kg PCE-CS -xxx HD Abmessungen Siehe Tabelle auf Seite 6 Standard GB/T11883-2002 (elektrische Kranwaagen) Genauigkeitsklasse OIML Klasse III Display 30 mm, 5-stellige LCD/LED Tara über vollen Bereich Stabilisierungszeit <10 s Max. -
Seite 5: Kalibrierung
Umwelteinflüssen (Staub, Schmutz, hohe Luftfeuchte) unterliegt. Wie wird kalibriert? Sie können die Kranwaage nicht selbst kalibrieren. Zur Kalibrierung oder Rekalibrierung muss die Waage an das Labor der PCE Instruments oder zu einem akkreditierten Labor Ihrer Wahl eingesendet werden. Dies gilt auch für eventuelle Reparaturen. -
Seite 6: Maße Und Massen
Maße und Massen Max. Kapazität Eigenmasse [mm] [mm] [mm] [kg] 3000 kg 14,0 5000 kg 24,0 10000 kg 44,0 20000 kg 60,0... -
Seite 7: Symbolik Am Display
Symbolik am Display Display Illustration [ - - - - - ] Stabilisierungsphase [ Err 10 ] Das akkumulierte Gewicht erreicht nicht die Mindestkapazität. [ Err 11 ] Akkumulierungszeit überschritten (>30 min) Maximal zu akkumulierendes Gewicht [ Err 12 ] überschritten. -
Seite 8: Wägung / Bedienung
Wägung / Bedienung Beachten Sie bitte: Betreiben Sie die Kranwaage nur in Innenräumen. Die Waage darf keiner Feuchte (z.B. Regen oder Betauung) ausgesetzt werden. Wenn Sie bei trockenem Wetter im Außenbereich eingesetzt wird, darf dies nur innerhalb der spezifizierten Umgebungsbedingungen erfolgen. Sonst kann die Elektronik beschädigt werden (ebenfalls durch Blitzschlag). - Seite 9 Tarieren / Tara Drücken Sie die [ON/OFF]-Taste an der Kranwaage oder die [TARE]-Taste auf der Fernbedienung. Wägewert-Haltefunktion HOLD Wenn Sie die [HOLD]-Taste auf der Fernbedienung drücken, wird der Gewichtswert Display eingefroren. Ein „HOLD“-Zeichen erscheint an der Kranwaage. Um den “HOLD”-Modus wieder zu verlassen, drücken Sie die Hold-Taste für einige Zeit.
- Seite 10 Batterie wieder aufladen Schalten Sie die Kranwaage mittels der [ON/OFF]-Taste aus. Stecken Sie den Netzadapter in die dafür vorgesehene Buchse an der Waage. Stecken Sie dann das Netzstecker- Teil in die 230 V-Steckdose. Die Wiederladung beginnt jetzt. Die grüne Ladelampe beginnt zu leuchten. Wenn die Lampe rot leuchtet, ist der Ladevorgang abgeschlossen.
-
Seite 11: Fernbedienung
Fernbedienung Nullstellung Drücken Sie die [-0-]-Taste an der Kranwaage und dann die [-0-]-Taste auf der Fernbedienung. Wägewert-Haltefunktion HOLD Wenn Sie die [HOLD]-Taste auf der Fernbedienung drücken, wird der Gewichtswert Display eingefroren. Ein „HOLD“-Zeichen erscheint an der Kranwaage. Um den “HOLD”-Modus wieder zu verlassen, drücken Sie die Hold- Taste für einige Zeit. - Seite 12 Wägung, Gesamtmasse aller Wägungen als Summe. Hängen Sie nun die erste zu verwiegende. Masse an und warten, bis der Stabilitätsindikator erleuchtet (STB). Drücken Sie dazu zunächst die [MR]-Taste und dann die [M+]-Taste. Jetzt drücken Sie die [-0-]-Taste. Die Waage speichert intern nacheinander die aktuelle Masse und die Wägenummer (z.B.
- Seite 13 Anzeigen der Batteriespannung Drücken Sie die [MR]-Taste. Im Display erscheint [SHIFE]. Drücken Sie dann die [F1]-Taste. Im Display erscheint die Spannung *.**]. normalen Wägung zurückzukehren, drücken Sie bitte wieder die [MR]-Taste.
