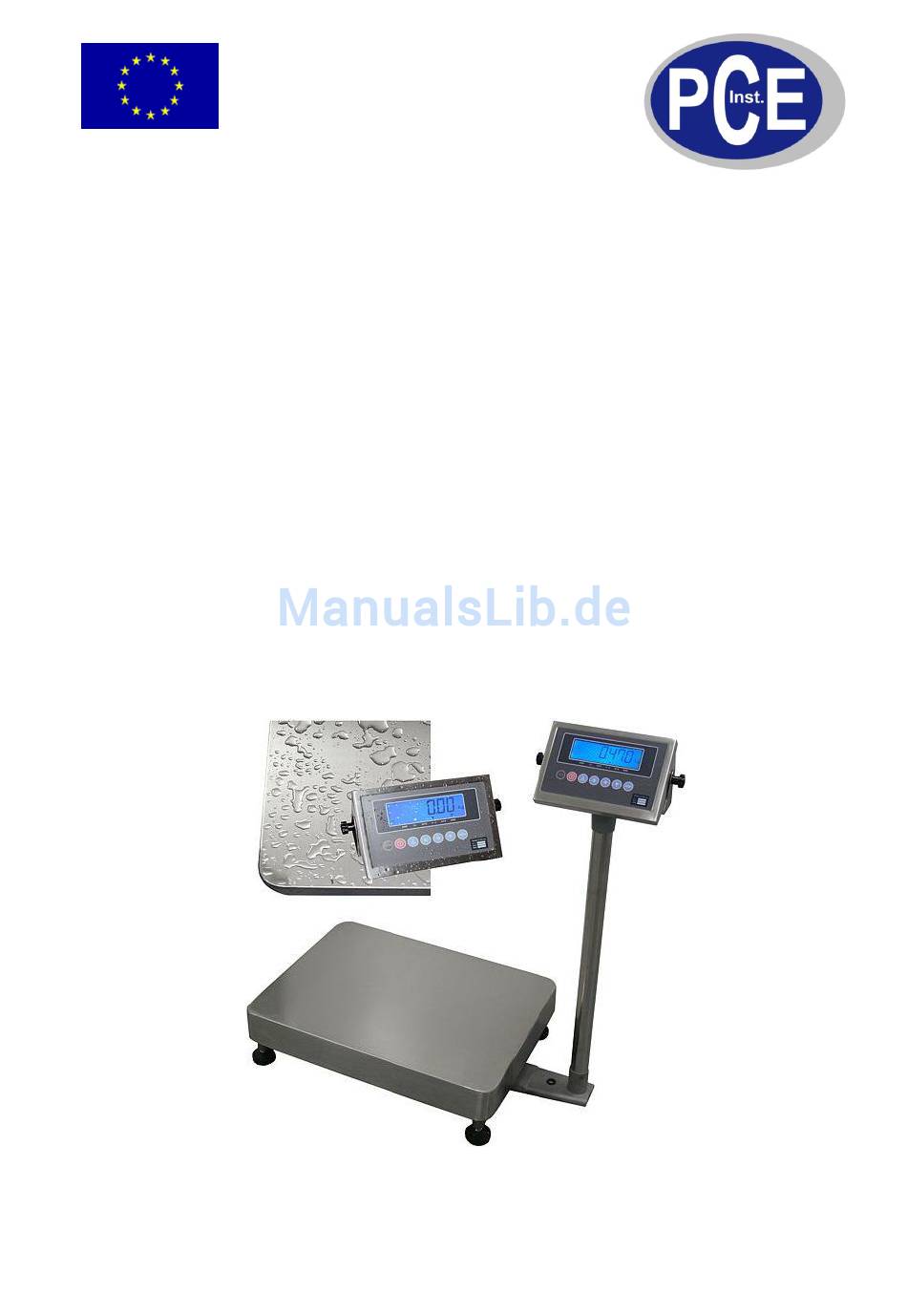

Industriewaage PCE-SST-Serie
Bedienungsanleitung
Version 1.1
31.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-SST-Serie
Inhaltszusammenfassung für PCE Instruments PCE-SST-Serie
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Industriewaage PCE-SST-Serie Version 1.1 31.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 7 Ein- und Ausschalten des Geräts ....................7 Konfigurierung ..........................7 Kalibrierung ............................ 9 A/D-Wert ............................ -
Seite 3: Einleitung

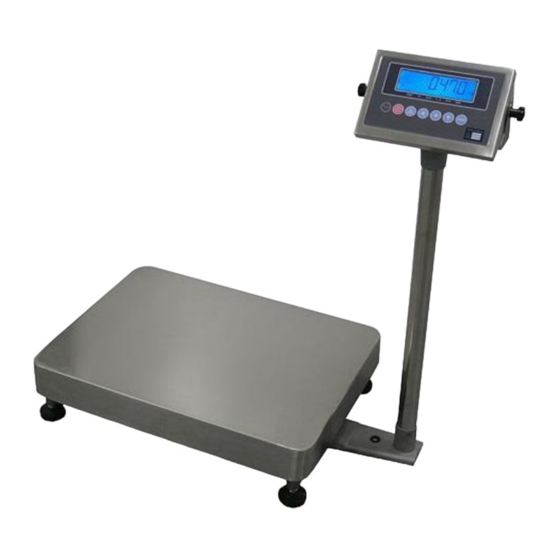

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Bei vorliegendem Gerät handelt es sich um eine nicht eichfähige Waterproof-Industriewaage aus Edelstahl mit separatem Anzeigegerät der Schutzart IP54 (absolut rostfrei). Das Anzeigegerät der spritzwassergeschützten Industriewaage kann auf einem Tisch aufgestellt, an der Wand oder auf dem im Lieferumfang enthaltenen Stativ montiert werden. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Die Anzeigeeinheit darf nicht in der Nähe von Hitzequellen platziert werden. Die Anzeigeeinheit darf nicht in staubigen oder vibrierenden Umgebungen eingesetzt werden. Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden. Vermeiden Sie Überlastungen der Messzelle. Gießen Sie kein Wasser direkt auf die Anzeigeeinheit (IP54) Wenn die Batterie leer ist, (wird z. -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Steckerbelegung Wägezelle zu Anzeigeeinheit (9 Pin-Stecker) Pinbelegung Anzeigeeinheit Wägezelle + E1 + Ansteuerung - E5 - Ansteuerung + Signal - S8 - Signal Steckerbelegung Wägezelle zu Anzeigeeinheit (5 Pin-Stecker) Anzeigeeinheit Wägezelle - Ansteuerung (rot & braun) + Signal (blau) - Signal (weiß) - Ansteuerung (schwarz &... - Seite 6 BETRIEBSANLEITUNG www.warensortiment.de Anzeigeeinheit, Vorder- und Rückseite (1) STOP-Taste (wird verwendet um eine Abschaltung zu erzwingen, wenn die Anzeigeeinheit durch eine Unregelmäßigkeit Fehlfunktionen aufweist oder permanent piept) (2) Power-Taste (Zum Ein- und Ausschalten des Geräts) (3) Taste für manuelle Zählfunktion (4) Eingabetaste bei Wiegevorgang und während der Konfiguration (∗) (5) Pfeiltaste um die blinkende Stelle bei Konfiguration und Festlegung der Tara zu verschieben (→) (6) Pfeiltaste um das Display zeitweise auf eine höhere Auflösung einzustellen und die blinkende Stelle, während der Konfiguration und der Festlegung der Tara, zu erhöhen (↑)
-
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de RS232-Schnittstelle Pin 3: Ausgang (TXD), Pin 5: Signalmasse (GND) Das Protokoll (ASCII) zur Anbindung des Messgeräts an einen Computer mittels RS232-Schnittstelle gestaltet sich wie folgt: Automatischer Ausgang o Adresse: Adr = 00 „=, X1, X2, X3, X4, X5, X6“ <stx>... - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de 6000 Stellen Sie den gesamtem Wägebereich (Full Scale) ein. Drücken Sie (∗) Mit der Pfeiltaste → verschieben Sie das blinkende Digit, mit 000000 Drücken Sie (→) der Pfeiltaste ↑ stellen Sie es ein. Drücken Sie (→) Drücken Sie (↑) 001000 Drücken Sie (↑) 002000...
-
Seite 9: Kalibrierung
BETRIEBSANLEITUNG www.warensortiment.de Kalibrierung Die Kalibrierung sollte durchgeführt werden nachdem die Parameter eingestellt wurden. Schritt Vorgang Anzeige Inhalte CAL SP Aktiviert die Drücken Sie (∗) Kalibrierungsfunktion CAL 00 Stellt die Waage auf Drücken Sie (→) null ------ Nullkalibrierung wird Drücken Sie (∗) 3000 durchgeführt Stellen Sie das Standardgewicht für den vollen... -
Seite 10: Automatische Summierung Von Gewichten
BETRIEBSANLEITUNG www.warensortiment.de Automatische Summierung von Gewichten Auswahl zwischen manueller und automatischer Summierung (manueller/automatischer Druckfunktion). Auswahl verschiedener Summierungsfunktionen. Schritt Vorgang Anzeige Inhalte n XX Anzeige der Anzahl der Messungen Drücken Sie (∗) AUt 0 Auswahl manuelle/automatische Summierung AUt = 0 (manuelle Summierung) AUt = 1, automatische Summierung und Druck wenn Gewicht hinzugefügt wird. -
Seite 11: Automatische Stückzählung
BETRIEBSANLEITUNG www.warensortiment.de 5.10 Automatische Stückzählung Erfassung des Stückgewichtes Wenn das Nettogewicht der Anzeige null ist (ein eventuelles Tara kann durch Druck der Tara-Taste (7) entfernt werden) kann eine abgezählte Menge des zu zählenden Materials (< 200 Stück) aufgelegt werden. Drücken sie die Pfeiltaste →. Im Display wird „Cnt000“ angezeigt. Hier wird nun, mittels der Pfeiltasten, die aufgelegte Stückzahl eingeben. -
Seite 12: Batteriekapazität
BETRIEBSANLEITUNG www.warensortiment.de 5.11 Batteriekapazität Wenn die Anzeigeeinheit ein- oder ausgeschaltet wird, zeigt das Display für kurze Zeit den Ladestand des Akkumulators an (z.B. „PBt 85“), wobei die Zahl für den Ladestand in Prozent steht. In diesem Fall 85%). Wenn die Batteriekapazität unter 20 % fällt, fängt das Display an zu blinken um Ihnen einen Hinweis zu geben. -
Seite 13: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Reinigung Säubern Sie das Gerät mit einem feuchten Baumwolltuch und ggf. einem sanften Reiniger. Benutzen Sie keinesfalls Scheuer- oder Lösungsmittel. Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
