GABELMONTAGE

WARNUNG!
!
SR SUNTOUR empfiehlt, die Gabel von einem geschulten und qualifizierten
Fahrradmechaniker montieren zu lassen.

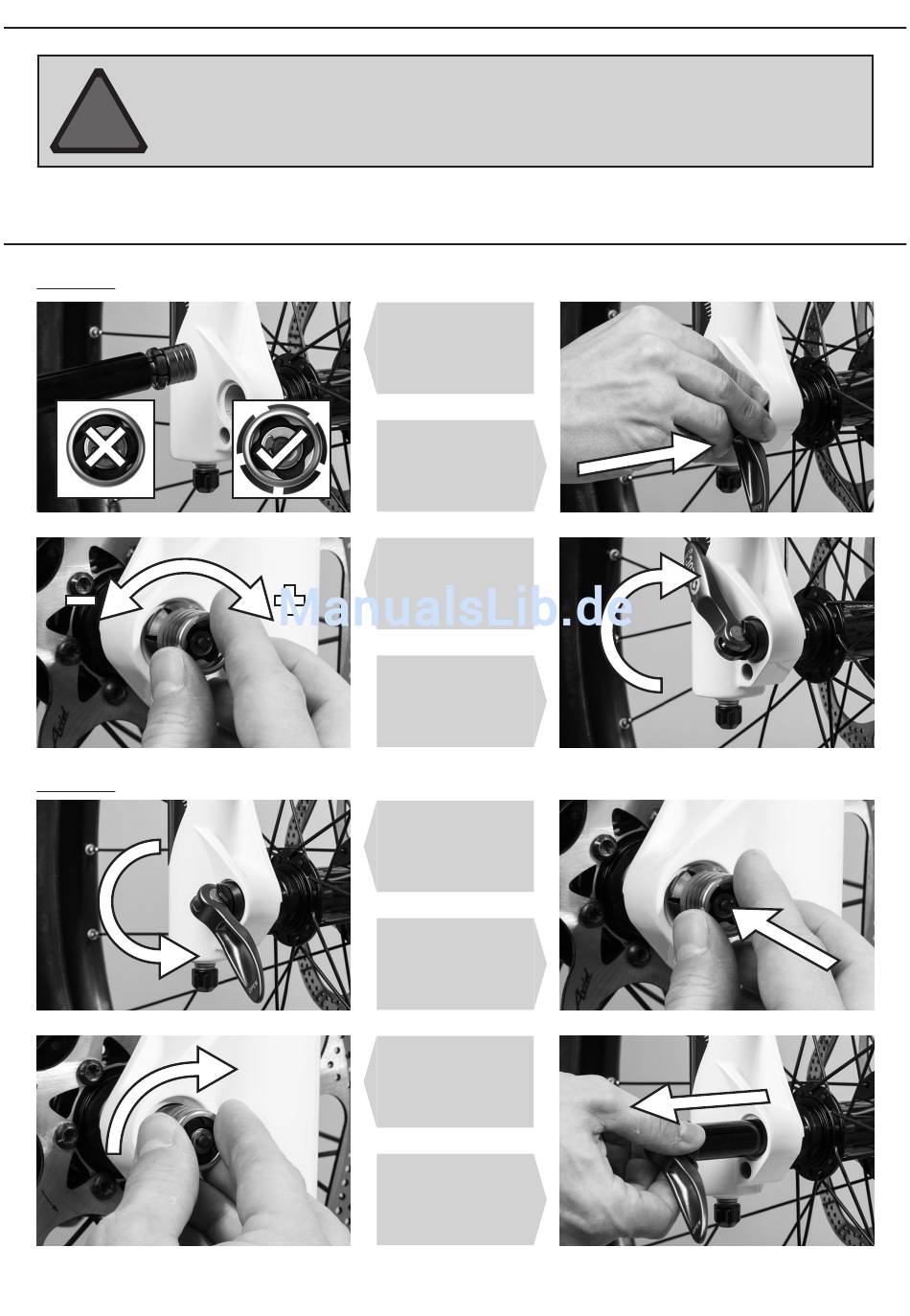

Q-LOC MONTAGEANLEITUNG

AUSBAU
1
3
AUSBAU
1
3
6
vor dem Einbau
den Flansch prüfen
und den Hebel
komplett öffnen
Achse einschieben
bis
es "klickt"
Spannung bei
halb göffnetem
Hebel einstellen bis
der Flansch anliegt
Hebel komplett
schliessen.
Sitz prüfen und ggf.
nachspannen
Hebel
komplett
öffnen
Nuss drücken
bis Flansch
einfährt
Nuss im
Uhrzeigersinn
drehen bis Flansch
eingerastet bleibt
Achse
herausziehen
2
4
2
4
