- Seite 1 BENUTZERHANDBUCH HESC - pedelec/ebike komponenten...
-
Seite 2: Inhaltsverzeichnis
SR SUNTOUR OWNERS MANUAL HESC components Inhaltsverzeichnis Display Anzeige ........15 Schnelleinstieg! ........2 1. Wie schalte ich das System Geschwindigkeit ..........15 ein ? ..............2 Gesamtkilometer .........15 2. Unterstützungsmodi? ......2 Tageskilometer ..........16 Die Reichweite beeinflussende Faktoren 2 Fahrzeit (Gesamtzeit) ........ 16 Maximale Geschwindigkeit ..... -
Seite 3: Schnelleinstieg
SR SUNTOUR OWNERS MANUAL HESC components Schnelleinstieg! Bitte beachten Sie, dass das Kapitel “Schnelleinstieg” Ihnen einen ersten Überblick verschaffen soll. Hierbei wird kein Anspruch auf Vollständigkeit erhoben. Für weiterführende Informationen lesen bitte die einzelnen Kapitel des beigelegten Benutzerhandbuchs (Handbuch auf DVD). -
Seite 4: Welche Infos Stellt Ihnen Das System Zur Verfügung
SR SUNTOUR OWNERS MANUAL HESC components Durchschnittsgeschwindigkeit vs. Geschwindigkeitsvariierung Verkehrsbedingungen Art und Zustand der Reifen & Reifendruck Fahrergewicht Windrichtung & Windgeschwindigkeit Temperatur der Batterie während des Ladevorgangs(desto niedriger = desto besser) Betriebstemperatur der Batterie bei Nichtnutzung (desto höher = desto besser) Umgebungstemperatur während der Fahrt (desto höher = desto besser) -
Seite 5: Wie Lade Ich Die Batterie
SR SUNTOUR OWNERS MANUAL HESC components 5. Wie lade ich die Batterie? Beide, unten abgebildeten, Batterietypen können grundsätzlich im eingebauten Zustand ge- laden werden und müssen nicht ausgebaut werden.Für nähere Information zum Thema “Laden der Batterie” lesen Sie bitte die Kapitel “Laden der Batterie”... -
Seite 6: Zurücksetzen Der Tageskilometer
SR SUNTOUR OWNERS MANUAL HESC components Schlüssel zu Batterie Um einem Diebstahl vorzubeugen ist die Batterie Ihres ebike Systems ist mit einem Schloß gesichert. Ihr Fahrrad sollte mit 3 passenden Schlüsseln ausgerüstet sein. Bitte verwahren Sie einen dieser Schlüssel an einem sicheren Ort. Falls alle 3 Schlüssel verloren gehen, muss ein Austausch des gesamten Schließzylinders vorgenommen werden. -
Seite 7: Wichtige Sicherheitshinweise
Die Batterie Ihres Elektrofahrrades enthält chemische Substanzen die unter Missachtung der folgenden Sicherheitshinweise gefährliche Reaktionen aufweisen können. Versuchen Sie niemals die Komponenten der SR SUNTOUR Antriebseinheit zu öffnen, be- sonders nicht die Batterie. Ein unsachgemäßes Öffnen birgt die Gefahr ernsthafter Verlet- zungen. -
Seite 8: Vor Jeder Fahrt
Die ersten Fahrversuche mit der elektrischen Motorunterstützung sollte in sicherer Umgebung geschehen Der Kraftmesssensor ihres HESC Systems erkennt bereits leichte Tritte aufs Pedal. Wenn der Kraftmesssensor einen Tritt auf Pedal registriert, gibt er dem Motor die Anweisung zu Starten. Daher sollten sie immer, wenn sie auf der Stelle stehen(z.B. vor einer Ampel) und den Fuß... -
Seite 9: Vorwort
Sattel usw. Weitere Informationen finden Vorwort Sehr geehrter Kunde, wir gratulieren zum Kauf Ihres neuen Elektrofahrrades mit einem SR SUNTOUR HESC Antrieb. Das System besteht aus einer wiederaufladbaren Lithium-Ion Batterie, einem LCD Display, einem Drehmomentsensor, einem Controller und einem bürstenlosen Vorderradnabenmotor. - Seite 10 Höhere Geschwindigkeiten sind zugelassen, jedoch ohne elektrischer Unterstützung. Ein Pedelec wird teilweise auch EPAC, Light-Electric-Vehicle (LEV), Hybrid Fahrrad, eBike oder Elektrofahrrad mit Pedal-Assisted-System (PAS) genannt. Die unten angegebene Graphik gibt ihnen Überblick wie alle HESC Komponen- ten mit einander interagieren...
-
Seite 11: Display Und Bedieneinheit

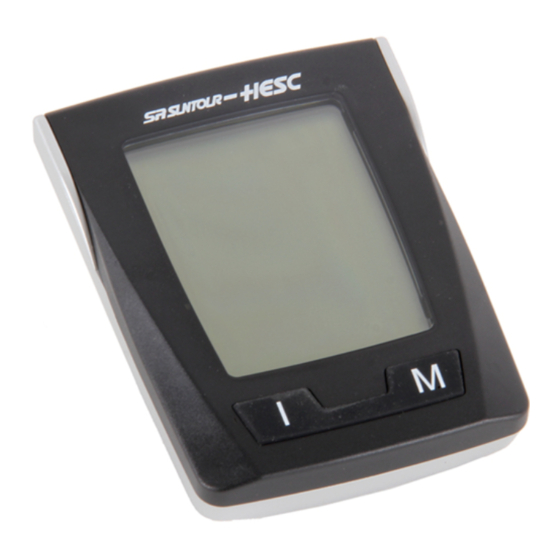

SR SUNTOUR OWNERS MANUAL HESC components Display und Bedieneinheit Geschwindigkeit Ladestatus Motor Unterstützung Modus Anzeige D a t e n a n z e i g e a b h ä n g i g v o m gewählten Modus... -
Seite 12: Bedienung Des Displays & Bedieneinheit
SR SUNTOUR OWNERS MANUAL HESC components Um die Kontakte der Dockingstation gegen Feuchtigkeit und Dreck schützten zu können, ist sie mit einer Abdeckung ausgestattet, welches man über die Kontakte schieben kann. Decken sie die Kontakte immer ab nachdem sie das Display abgenommen haben Schließen sie immer die Abdeckung nachdem sie das Display entfernt haben... -
Seite 13: Display Ein/Aus Schalten
- Druck aufs Pedal Lichtanlage Der Controller des SR Suntour HESC Pedelec/eBike Systems ist mit einem Mechanismus ausgerüstet welcher automatisch die Lichtanlage ihres Rades mit Strom versorgt(anschaltet), sobald das System angeschaltet wird. Da es sich hierbei um eine Zubehörausstattung handelt, kann es sein, dass dieser Mechanismus nicht bei jedem Pedelec/eBike, welches mit SR Suntour HESC Kompo- nenten ausgerüstet ist, verwendet wird. -
Seite 14: Anfahrhilfe
HESC components Anfahrhilfe Ihr mit HESC Komponenten ausgestattetes Pedelec/eBike ist mit einer sog. „Anfahrhilfe“ ausges- tattet, welche sie beim Anfahren in Steigungen, beim Warten vor der Ampel usw. unterstützen soll. Die Anfahrhilfe unterstützt sie bis zu einer Geschwindigkeit von 4-5km/h, danach wird sie... -
Seite 15: Die Reichweite Beeinflussende Faktoren
SR SUNTOUR OWNERS MANUAL HESC components Die Reichweite beeinflussende Faktoren Die unten aufgeführten Punkte können die Reichweite beeinflussen. Temperatur der Batterie während des Ladevorgangs(desto niedriger = desto besser) Betriebstemperatur der Batterie bei Nichtnutzung (desto höher = desto besser) Umgebungstemperatur während der Fahrt (desto höher = desto besser) Batteriealter (desto neuer = desto besser) &... -
Seite 16: Zurücksetzen Der Tageskilometer
SR SUNTOUR OWNERS MANUAL HESC components Zurücksetzen der Tageskilometer 1. Wechseln sie zu “Tageskilometer” 2. Drücken sie zuerst die “Modus” und anschließend die “Info” Taste. Anschließend entlasten sie bei Knöpfe (die Tasten dürfen nicht gedrückt bleiben). Bitte beachten sie! Wenn sie die Tageskilometer zurücksetzen wird die Fahrzeit auch automatisch Zurücksetzen der Fahrzeit (Gesamtzeit) -
Seite 17: Tageskilometer
SR SUNTOUR OWNERS MANUAL HESC components Tageskilometer Die Tageskilometer werden registriert sobald das Display eingeschaltet ist und das Vorderrad sich dreht. Darstellbarer Bereich: 0.0 .. 999.9km / Genauigkeit: 0.1km Sie können die Tageskilometer manuell zurücksetzen, bitte lesen sie hierzu den Abschnitt “Zurück- setzen der Tageskilometer”. -
Seite 18: Batterie - Allgemeine Informationen
Batterie - Allgemeine Informationen Das HESC System ist mit einer Li-ION Batterie ausgestattet. Es gibt zwei verschieden Typen Bat- terien mit welchem ihr Rad geliefert werden könnte. 1. Eine aufrechtstehende Batterie welche sich hinter dem Sattelrohr befindet, 2. Flachliegende Batterie welche in den Gepäckträger ihres Rades integriert ist. - Seite 19 Handbuch gemachten Angaben abweicht, kann es sein, dass die Bat terie an das Ende ihres Batterielebenszyklus gelangt ist. Zur weitergehenden Untersuchung des Sachverhalts sollten sie ihren niedergelassenen SR Suntour HESC Händler kontaktieren.. Langzeitlagerung Falls sie ihre Batterie für einen längeren Zeitraum nicht benutzten werden, gibt es einige Punkte die zu beachten sind.
-
Seite 20: Das Sollten Sie Beachten
Risiko eines Feuers durch Funken oder Überhitzung zu reduzieren, achten sie darauf, dass die Ladeeinheit nicht mit Müll oder ähnlich leicht entzündlichen Materialien bedeckt ist Benutzen sie ausschließlich SR Suntour Originalbauteile. Die Benutzung von Bauteilen von Drittanbietern kann zu irreparablen Schäden führen. -
Seite 21: Laden Der Batterie
SR SUNTOUR OWNERS MANUAL HESC components Verbinden sie niemals die positiv und negativ Kontakte mit metallischen Gegenständen. Achten sie vor allem darauf, dass sie die Kontakte nicht mit dem mitgelieferten Schlüssel in Verbindung bringen. Tauchen sie das Ladegerät niemals unter Wasser. Wenn das Gerät mit Wasser in Berüh- rung kommt kann es irreparabel beschädigt werden. -
Seite 22: Aufrechstehender Typ
SR SUNTOUR OWNERS MANUAL HESC components Batteriealter (desto neuer = desto besser) & Batterieladezyklen Ladezustand der Batterie Batterielagerung (Kalt und trocken wird empfohlen) Fahrereigenschaften & Fahrerkonzentration Wartungszustand Topographie Durchschnittsgeschwindigkeit im Verhältnis zur Geschwindigkeitsvariierung Verkehrsbedingungen Art und Zustand der Reifen & Reifendruck... -
Seite 23: Ladestatus-Anzeige
SR SUNTOUR OWNERS MANUAL HESC components 3. Öffnen sie die Abdeckkappe der Lade- 6. Die Status Anzeige sollte nun “rot” leuchten (b etriebsbereit) buchse . 7. Während des Ladevorgangs schaltet die Anzeige auf “orange” um. 4. Verbinden sie die Batterie mit dem La- degerät. -
Seite 24: Battery Anzeige
SR SUNTOUR OWNERS MANUAL HESC components 2. Abolute Kapazität (drücken sie den Knopf Battery Anzeige für 6 sec.) Gibt den Wert der gesamt verfügbaren Batter- iekapazität an. Kann auch als Indikator der Bat- terielebensdauer gesehen werden. Bitte lesen sie hierzu auch “Langzeitlagerung” und “Laden der Batterie - Generelle Informationen”... - Seite 25 SR SUNTOUR OWNERS MANUAL HESC components aufgeladen werden. Unabhängig vom Ladezustand, kann die zu jedem Zeitpunkt auf- geladen werden. Ein voller Ladedurchgang dauert, abhängig vom Zustand der Batterie, zwischen 2- 2.5 Stunden Zur sachgerechten Ladung ihrer Battrie, 3. Öffnen sie die Abdeckung der Ladebu- folgen sie bitten den untenstehenden An- chse.
-
Seite 26: Ladestatus-Anzeige
SR SUNTOUR OWNERS MANUAL HESC components Verbinden sie das Ladegerät mit dem Battery Anzeige Stromnetz. Ihre Batterie Anzeige liefert ihnen 3 verschie- dene Statusinformationen. 1. Verbleibende Kapazität (drücken sie den Knopf für 1sec.) 6. Die Statusanzeige sollte “rot” leuchten. Gibt den Wert der restlich verbleibenden Bat- teriekapazität an. -
Seite 27: Fehlermeldungen
2. Lassen sie den Knopf für 1 Sek. los. Fehlermeldungen Ihr SR Suntour HESC ebike/Pedelec System ist mit einem sogenannten „Er- ror Message Report System“ (EMRS) ausgestattet. Dieses Programm wurde dazu entwickelt Ihnen im Falle eines auftretenden Fehlers, eine schnelle und effektive Fehlermeldung zu liefern. -
Seite 28: Wartung Und Reinigung
SR SUNTOUR OWNERS MANUAL HESC components Wartung und Reinigung Reinigung Falls ihr Fahrrad oder eine der Komponenten des elektrischen Antriebes verschmutzt ist, stellen Sie sicher vor der Reinigung die Batterie zu entfernen. Reinigen Sie das Fahrrad mit einem weichen und feuchten Tuch, einem Neutralreiniger oder Haushaltsspülmittel sowie Wasser. Benutzen Sie niemals einen Dampf- oder Hochdruckreiniger. -
Seite 29: Einbau Des Voderrades
SR SUNTOUR OWNERS MANUAL HESC components 3. Lösen sie die Achsmutter mit einem 19mm 4. Entnehmen sie die Unterlegscheibe welche Gabelschlüssel die Achse fixiert Einbau des Voderrades Um das Voderrad wieder einzbauen führen Sie die oben genannten Schritte in umgekehrter Reihenfolge aus. -
Seite 30: Garantie
Regelung ist die Li-Ionen Batterie. Die Garantie der Batterie beträgt 1 Jahr.Diese Garantie wird von SR SUNTOUR Inc. nur dem ursprünglichen Käufer gewährt und kann nicht auf Dritte übertragen werden. Ein Anspruch gemäß dieser Garantie kann nur bei dem Fachhändler geltend gemacht werden, bei dem das Fahrrad erworben wurde. - Seite 31 +886 4 769115 Fax: +886 4 7694028 email: orders@srsuntour.com.tw SR SUNTOUR NORTH AMERICA SR SUNTOUR EUROPE SR SUNTOUR NORTH AMERICA INC. SR SUNTOUR EUROPE GMBH 14511 NE 10th Avenue, Unit E Am Marschallfeld 6a Vancouver, Washington 98685 USA 83626 Valley...
