Inhaltszusammenfassung für SR Suntour AXON

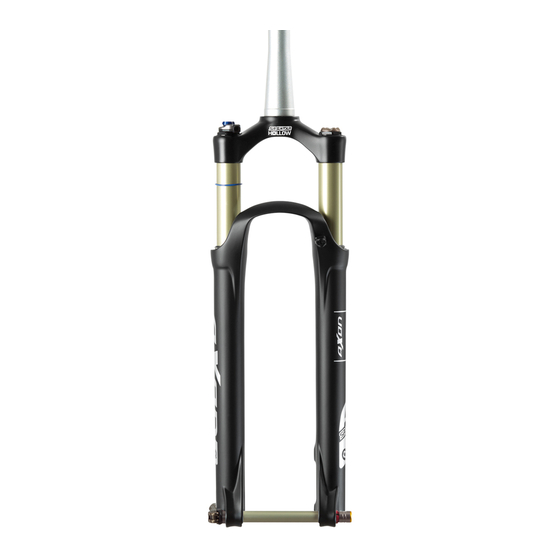

- Seite 1 SET-UP GUIDE AXON DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Übersicht Anzugsdrehmomente Wichtige Sicherheitshinweise Vor jeder Fahrt Gabelmontage Q-LOC Montageanleitung Luftdruck und Sag Einstellen der Zugstufendämpfung Einstellen der Druckstufendämpfung Lock-Out Systeme Installation des Remote Lock-Outs Wartungsplan Weblinks Eingeschränkte Gewährleistung... -
Seite 3: Übersicht
ÜBERSICHT Steuerrohr Zugstufeneinstellung Luftfeder Gabelkrone Standrohr Tauchrohr Bremsaufnahme PM6“ Steckachse ANZUGSDREHMOMENTE Federkartusche oben 10Nm Dämpfungskartusche oben 10Nm Federkartusche unten (Federweg fix) 10Nm Dämpfungskartusche unten Federkartusche unten (Travel Adjust) Bitte richten Sie sich beim Befestigen der Bremse nach den Angaben des Bremsenherstellers. -
Seite 4: Wichtige Sicherheitshinweise
Gefahr von Verletzungen und möglichen Todesfällen zu vermeiden. Versuchen Sie niemals, SR SUNTOUR Dämpferpatronen und Hinterraddämpfer zu öffnen, da sie, wie oben erwähnt, Flüs- sigkeiten und Gase enthalten, die unter hohem Druck stehen. Wenn Sie SR SUNTOUR Dämpferpa- tronen oder Hinterraddämpfer öffnen, setzen Sie sich dem Risiko schwerwiegender Verletzungen aus. -
Seite 5: Vor Jeder Fahrt
Ì Bitte beachten Sie, dass die Federgabeln von SR SUNTOUR nicht mit den entsprechenden Front- strahlern für den Einsatz im Straßenverkehr ausgestattet sind. Wenn Sie das Fahrrad auf öffentli- chen Straßen oder Fahrradwegen verwenden möchten, müssen die benötigten Frontstrahler an Ihrer Gabel befestigt werden. -
Seite 6: Gabelmontage
GABELMONTAGE WARNUNG! SR SUNTOUR empfiehlt, die Gabel von einem geschulten und qualifizierten Fahrradmechaniker montieren zu lassen. Q-LOC MONTAGEANLEITUNG AUSBAU vor dem Einbau den Flansch prüfen und den Hebel komplett öffnen Achse einschieben es "klickt" Spannung bei halb göffnetem Hebel einstellen bis... -
Seite 7: Luftdruck Und Sag
55 - 65 65 - 75 65 - 75 75 - 85 75 - 85 85 - 95 85 - 95 > 100 100+ Der empfohlene maximale Luftdruck der AXON liegt bei 165psi. Dieser Wert sollte nicht über- schritten werden. -
Seite 8: Einstellen Der Zugstufendämpfung
EINSTELLUNG DER ZUGSTUFENDÄMPFUNG Mit der Einstellung der Zugstufendämpfung (Rebound) können Sie die Geschwindigkeit einstellen, mit der die Gabel ausfedert, nachdem sie belastet wurde. Drehen Sie die Stellschraube zur Vergrößerung der Ausfe- dergeschwindigkeit Ihrer Gabel gegen den Uhrzeigersinn (weniger Rebound). Um die Geschwindigkeit zu verringern, drehen Sie sie im Uhrzeigersinn (mehr Rebound). -
Seite 9: Installation Des Remote Lockouts
INSTALLATION DES REMOTE LOCKOUTS (RL-RC & RL-R Kartuschen) Montieren Sie den „Remote Lockout Hebel“ mit einem Inbusschlüssel (3 mm) rechts von Ihrem linken Griff am Lenker. Achten Sie auf genügend abstand zwischen Griff und Lockout Hebel (min. 3mm). Abdeckung mit einem 2,5 mm Inbus entfernen... -
Seite 10: Wartungsplan
WARTUNGSPLAN Ì nach jeder Fahrt: Standrohre und Staubdichtungen reinigen und mit öligem Lappen pflegen / obere Rohre auf Kratzer hin untersuchen Ì alle 50 Stunden: Wartung 1 (beim Händler) Ì alle 100 Stunden oder einmal pro Jahr: Wartung 2 (beim Händler, am besten vor dem Winter um alle Teile durch sachgemäßes Fetten vor Witterung zu schützen) WARTUNG 1: Funktionen der Gabel überprüfen / Drehmomente der Befestigungsschrauben und -Muttern im Aus-... -
Seite 11: Eingeschränkte Gewährleistung
EINGESCHRÄNKTE GEWÄHRLEISTUNG SR SUNTOUR garantiert bei normaler Nutzung für zwei Jahre ab dem Kaufdatum, dass die Federga- bel frei von Material- und Verarbeitungsmängeln ist. Diese Garantie von SR SUNTOUR Inc. bezieht sich ausschließlich auf den Erstkäufer des betreffenden Produkts und ist nicht auf Dritte übertragbar. - Seite 12 E-Mail: ssna@srsuntourna.com 83627 Warngau, Germany Online Sales: www.emarket.srsuntourna. Tel: + 49 (0)8021 50 793-30 E-Mail: service@srsuntour-cycling.com SR SUNTOUR (supported by USUL Corp) SAV SR Suntour France Sales Warranty, Service, Sales and Marketing Customer Support and Technical Services 910 Watson Avenue...
