FEDERGABELHANDBUCH
Die in diesem Handbuch angegebenen Anweisungen müssen genau gelesen,
verstanden und befolgt und an einem sicheren Platz zur künftigen Bezugnahme
aufbewahrt werden. Falls Sie Zweifel bezüglich des Gebrauchs oder der Wartung
eines SR SUNTOUR Produkts haben, wenden Sie sich bitte an SR SUNTOUR. Werden
diese Warnhinweise und Anweisungen nicht befolgt, kann dies zu einer
Fehlfunktion des Produkts führen, die zu einem Unfall oder schweren Verletzungen -
auch mit Todesfolge - führt.
Übersicht..............................................................................................................2
Wichtige Sicherheitsinformation.........................................................................2
Vor jeder Fahrt......................................................................................................3
Einbau der Federgabel..........................................................................................3
Prüfung der Reifenfreiheit..............................................................................4
Reifenfreiheit.........................................................................................................4
Empfohlene Reifengröße....................................................................................5
Maximale Bremsscheibengröße...........................................................................7
15AH2 Schraubachse.............................................................................................8
20 mm Schraubachse............................................................................................9
20 mm Kreuzachse.................................................................................................9
Q-LOC Montageanweisungen...........................................................................10
Vorspannungs-Einstellung.................................................................................11
Wartung der Gabel............................................................................................12
Bestimmungsgemäßer Gebrauch.....................................................................13
Wir haben Sprachoptionen für CN, DE, EN, ES, FR, IT, JA & NL auf
unserer Website. Bitte navigieren Sie zu:
www.srsuntour-cycling.com > Service > Download area > Consumer
Downloads > Bike > Owners manuals > General Fork Manual
ALLGEMEINES
WARNUNG !
DEUTSCH
Werbung
Inhaltsverzeichnis

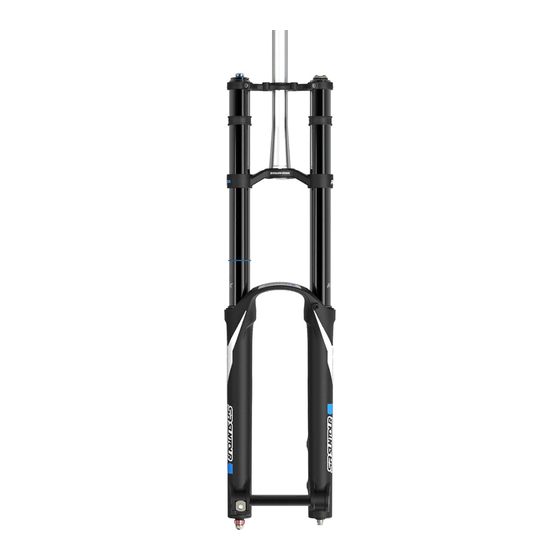

Verwandte Anleitungen für SR Suntour RUX38 27.5" BT
Inhaltszusammenfassung für SR Suntour RUX38 27.5" BT
-
Seite 1: Inhaltsverzeichnis
Platz zur künftigen Bezugnahme aufbewahrt werden. Falls Sie Zweifel bezüglich des Gebrauchs oder der Wartung eines SR SUNTOUR Produkts haben, wenden Sie sich bitte an SR SUNTOUR. Werden diese Warnhinweise und Anweisungen nicht befolgt, kann dies zu einer Fehlfunktion des Produkts führen, die zu einem Unfall oder schweren Verletzungen -... -
Seite 2: Übersicht
Federsystem zu öffnen! Dadurch können Teile mit extrem hoher Gefühl Ihrer neuen Federgabel gewöhnen. Kraft herausgeschleudert werden. Ø Die Federgabel von SR SUNTOUR ist nicht mit Frontreflektoren für Ø SR SUNTOUR Federgabeln sind als integriertes Einzelsystem den Gebrauch auf öffentlichen Straßen ausgerüstet. Falls Sie Ihr konstruiert. -
Seite 3: Vor Jeder Fahrt
Entfernen Sie die alte Gabel von Ihrem Fahrrad. Entfernen Sie Konusring von dem Gabelschaft. Messen Sie die Länge des Gabelschaftes Ihrer alten Gabel und vergleichen Sie sie mit der Länge des Gabelschaftes der SR SUNTOUR Gabel. Die standardmäßige Länge der Lenkerrohre (des Gabelschaftes) der Federgabel von SR SUNTOUR beträgt 255 mm. -
Seite 4: Prüfung Der Reifenfreiheit
PRÜFUNG DER REIFENFREIHEIT 1. Lassen Sie den Druck aus der Gabel ab. (falls mit Luftfederung ausgerüstet) 2. Drücken Sie die Gabel vollständig zusammen. 3. Messen Sie die Distanz zwischen der Oberseite Ihres Reifens und der Unterseite der Gabelkrone. Die Distanz darf 10 mm nicht unterschreiten! Ist der Reifen zu groß, berührt er die Unterseite der Krone, wenn die Gabel vollständig zusammengedrückt wird. -
Seite 5: Empfohlene Reifengröße
EMPFOHLENE REIFENGRÖßE Max. Empfohlene Maximale Gabelmodell Standrohrmaß Reifenaußendurchmesser Reifengröße Reifenbreite (AD) (* Hinweis unten) RUX38 27.5" BT 38mm 27.5" x 2.8" 73mm 732mm 29" x 2.6" / DUROLUX36 29" BT 36mm 63mm 756mm 27.5" x 2.8" DUROLUX36 27.5" BT 36mm 27.5"... - Seite 6 XCT30 29" 30mm 29" x 2.25" 58mm 750mm XCT30 27.5" 30mm 27.5" x 2.25" 58mm 714mm XCT L24" 28mm 24" x 2.1" 54mm 628mm XCT 20” plus 28mm 20" x 2.8" 73mm 554mm XCT L20" 28mm 20" x 2.1" 56mm 526mm XCT 24"...
-
Seite 7: Maximale Bremsscheibengröße
MAXIMALE BREMSSCHEIBENGRÖSSE Scheibengröße bei direkt Gabelmodell Standrohrmaß Max. Scheibengröße montiertem Bremssattel 38mm 203mm 203mm DUROLUX36 29 BT 36mm 180mm 203mm DUROLUX36 36mm 180mm 203mm AURON35 29"/27.5" BT 35mm 180mm 203mm AURON34 29"/27.5" 34mm 160mm 203mm AION35 29"/27.5" BT 35mm 180mm 203mm AION34 29"/27.5"... -
Seite 8: 15Ah2 Schraubachse
15AH2 SCHRAUBACHSE Hinweis: Vor der Montage ist darauf zu achten, dass der O-Ring am Gewindeteil richtig sitzt. Montage 1. Setzen Sie die Achse vollständig auf der Antriebsseite ein. 2. Ziehen Sie die Achse mit einem 5mm Innensechskantschlüssel auf 8-10Nm an. 3. -
Seite 9: 20Mm Kreuzachsen-Einbau
20MM SCHRAUB-STECKACHSE 1. Schieben Sie die Achse hinein und ziehen Sie sie mit einem 6mm Innensechskantschlüssel auf 10Nm an. 2. Ziehen Sie die Sicherungsklemme mit einem 4mm Innensechskantschlüssel auf 7Nm an. 20MM KREUZACHSEN-EINBAU Schieben Sie die Achse auf der Schnellspannhebel -Seite hinein. -
Seite 10: Q-Loc Montageanweisungen
Q-LOC MONTAGEANWEISUNG Überprüfen Sie vor der Montage den zu Montage ausfahrenden Segmentflansch und öffnen Sie den Hebel vollständig. Schieben Sie die Achse hinein, bis sie "einklickt". Stellen Sie sicher, dass der Segmentflansch ausgefahren ist. Stellen Sie die Spannung mit halboffenem Hebel ein, bis der Flansch mit dem Ausfallende fluchtet. -
Seite 11: Vorspannungs-Einstellung
Uhrzeigersinn, um die Vorbelastung der Feder zu erhöhen, und drehen Sie ihn gegen den Uhrzeigersinn, um sie zu verringern. Es stehen zwei zusätzliche Federhärten für SR SUNTOUR Federgabeln zur Verfügung - nämlich eine weichere und eine härtere Ausführung als die standardmäßige Spiralfeder. -
Seite 12: Wartung Der Gabel
WARTUNG DER GABEL Solange die beweglichen Teile Feuchtigkeit und Schmutz ausgesetzt sind, ist die Leistung Ihrer Federgabel nach mehreren Fahrten möglicherweise verringert. Um die hohe Leistung, die Sicherheit und die Langlebigkeit Ihres Federsystems aufrecht zu erhalten, ist eine regelmäßige Wartung erforderlich. Ø... -
Seite 13: Bestimmungsgemäßer Gebrauch
BESTIMMUNGSGEMÄSSER GEBRAUCH Warnung Warnung Warnung Warnung Warnung Warnung Warnung Warnung Warnung Warnung Warnung VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR VERWENDBAR FÜR FÜR FÜR FÜR FÜR FÜR FÜR FÜR FÜR FÜR FÜR E-Bikes mit Tretkraftunters E-Bikes mit E-Bikes mit Asphaltierte Asphaltierte... - Seite 14 NOTIZEN...
