- Seite 1 2014 BENUTZERHANDBUCH HESC - Pedelec/Ebike Komponenten...
-
Seite 2: Inhaltsverzeichnis
SR SUNTOUR OWNERS MANUAL HESC components Inhaltsverzeichnis Schnelleinstieg! ........2 Tageskilometer ......15 Fahrzeit (Gesamtzeit) ....15 1. Wie schalte ich das System Maximale Geschwindigkeit ..15 ein ? ..........2 Durchschnittsgeschwindigkeit ..15 2. Unterstützungsmodi? ....2 Motor Status ........15 Die Reichweite beeinflussende Fak- toren ..........2 Ladezustand (Batterie Status) ..16... -
Seite 3: Schnelleinstieg
SR SUNTOUR OWNERS MANUAL HESC components Schnelleinstieg! Bitte beachten Sie, dass das Kapitel “Schnelleinstieg” Ihnen einen ersten Überblick verschaffen soll. Hierbei wird kein Anspruch auf Vollständigkeit erhoben. Für weiterführende Informationen lesen bitte die einzelnen Kapitel des beigelegten Benutzerhandbuchs (Handbuch auf DVD). -
Seite 4: 3. Welche Infos Stellt Ihnen Das System Zur Verfügung
SR SUNTOUR OWNERS MANUAL HESC components f Durchschnittsgeschwindigkeit vs. Geschwindigkeitsvariierung f Verkehrsbedingungen f Art und Zustand der Reifen & Reifendruck f Fahrergewicht f Windrichtung & Windgeschwindigkeit f Temperatur der Batterie während des Ladevorgangs(desto niedriger = desto besser) f Betriebstemperatur der Batterie bei Nichtnutzung (desto höher = desto besser) f Umgebungstemperatur während der Fahrt (desto höher = desto besser) -
Seite 5: Wie Lade Ich Die Batterie
SR SUNTOUR OWNERS MANUAL HESC components 5. Wie lade ich die Batterie? Um Beschädigungen zu vermeiden schalten Sie das System vor dem Ladevorgang ab. aufrechtstehender Batterietyp / hinter Sattelrohr = Batterie wird nicht geladen bitte überprüfen sie die Verbindung = Batterie wird geladen = Batterie ist voll geladen 1. -
Seite 6: Wichtige Sicherheitshinweise
Die Batterie Ihres Elektrofahrrades enthält chemische Substanzen die unter Mis- sachtung der folgenden Sicherheitshinweise gefährliche Reaktionen aufweisen können. f Versuchen Sie niemals die Komponenten der SR SUNTOUR Antriebseinheit zu öffnen, besonders nicht die Batterie. Ein unsachgemäßes Öffnen birgt die Gefahr ernsthafter Verletzungen. -
Seite 7: Vor Jeder Fahrt
Antriebes vertraut. Die ersten Fahrversuche mit der elektrischen Motorunterstüt- zung sollte in sicherer Umgebung geschehen f Der Kraftmesssensor ihres HESC Systems erkennt bereits leichte Tritte aufs Pedal. Wenn der Kraftmesssensor einen Tritt auf Pedal registriert, gibt er dem Motor die Anweisung zu Starten. Daher sollten sie immer, wenn sie auf der Stelle stehen(z.B. -
Seite 8: Vorwort
Vorwort Sehr geehrter Kunde, wir gratulieren zum Kauf Ihres neuen Elektrofahrrades mit einem SR SUNTOUR HESC Antrieb. Das System besteht aus einer wiederaufl adbaren Lithium-Ion Bat- terie, einem LCD Display, einem Drehmomentsensor, einem Controller und einem bürstenlosen Vorderradnabenmotor. Nehmen Sie sich bitte die Zeit diese Bedienungsanleitung zu lesen. Sie enthält Informationen für die Benutzung des Fahrrades, speziell der Funktion des elek-... - Seite 9 25km/h beschränkt. Höhere Geschwindigkeiten sind zugelassen, jedoch ohne elektrischer Unterstützung. Ein Pedelec wird teilweise auch EPAC, Light-Electric-Vehicle (LEV), Hybrid Fahrrad, eBike oder Elektrofahrrad mit Pedal-Assisted-System (PAS) genannt. Die unten angegebene Graphik gibt ihnen Überblick wie alle HESC Komponenten mit einander interagieren...
-

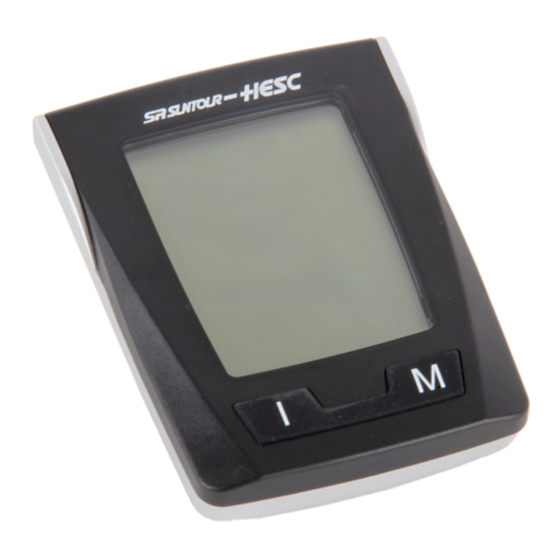

Seite 10: Display Und Bedieneinheit
SR SUNTOUR OWNERS MANUAL HESC components Display und Bedieneinheit Geschwindigkeit Ladestatus Motor Unterstützung Modus Anzeige Datenanzeige abhängig vom gewählten Modus MODE ON/OFF Taste Info-Taste Mode Taste Wie nehme ich das Display ab DRÜCKEN SCHIEBEN Um das Display von der Dockingstation abzunehmen, führen sie die oben genannten Schritten aus. -
Seite 11: Bedienung Des Displays & Bedieneinheit
SR SUNTOUR OWNERS MANUAL HESC components Um die Kontakte der Dockingstation gegen Feuchtigkeit und Dreck schützten zu können, ist sie mit einer Abdeckung ausgestattet, welches man über die Kontakte schieben kann. Decken sie die Kontakte immer ab nachdem sie das Display abgenommen haben Schließen sie immer die Abdeckung nachdem... -
Seite 12: System Ein/Aus Schalten
Druck auf das Pedal MODE Lichtanlage Der Controller des SR Suntour HESC Pedelec/eBike Systems ist mit einem Mech- anismus ausgerüstet welcher automatisch die Lichtanlage ihres Rades mit Strom versorgt (anschaltet), sobald das System angeschaltet wird. Da es sich hierbei um eine Zubehörausstattung handelt, kann es sein, dass dieser Mechanismus nicht bei... -
Seite 13: Anfahrhilfe
SR SUNTOUR OWNERS MANUAL HESC components Anfahrhilfe Ihr mit HESC Komponenten ausgestattetes Pedelec/eBike ist mit einer sog. „Anfah- rhilfe“ ausgestattet, welche sie beim Anfahren in Steigungen, beim Warten vor der Ampel usw. unterstützen soll. Die Anfahrhilfe unterstützt sie bis zu einer Geschwin- digkeit von 4-5km/h, danach wird sie automatisch ausgeschaltet. -
Seite 14: Die Reichweite Beeinflussende Faktoren
SR SUNTOUR OWNERS MANUAL HESC components Die Reichweite beeinflussende Faktoren Die unten aufgeführten Punkte können die Reichweite beeinfl ussen. f Temperatur der Batterie während des Ladevorgangs(desto niedriger = desto besser) f Betriebstemperatur der Batterie bei Nichtnutzung (desto höher = desto besser) f Umgebungstemperatur während der Fahrt (desto höher = desto besser) -
Seite 15: Zurücksetzen Der Tageskilometer
SR SUNTOUR OWNERS MANUAL HESC components Zurücksetzen der Tageskilometer 1. Wechseln sie zu “Tageskilometer” 2. Drücken sie zuerst die “Modus” und anschließend die “Info” Taste. Anschließend entlasten sie bei Knöpfe (die Tasten dürfen nicht gedrückt bleiben). Bitte beachten sie! Wenn sie die Tageskilometer zurücksetzen wird die Fahrzeit auch automatisch zurück gesetzt. -
Seite 16: Tageskilometer
SR SUNTOUR OWNERS MANUAL HESC components Tageskilometer Die Tageskilometer werden registriert sobald das Display eingeschaltet ist und das Vorderrad sich dreht. Darstellbarer Bereich: 0.0 .. 999.9km / Genauigkeit: 0.1km Sie können die Tageskilometer manuell zurücksetzen, bitte lesen sie hierzu den Abschnitt “Zurücksetzen der Tageskilometer”... -
Seite 17: Ladezustand (Batterie Status)
10-0% Batterie - Allgemeine Informationen Das HESC System ist mit einer Li-ION Batterie ausgestattet. Es gibt zwei verschieden Typen Batterien mit welchem ihr Rad geliefert werden könnte. 1. Eine aufrechtstehende Batterie welche sich hinter dem Sattelrohr befindet, 2. Flachliegende Batterie welche in den Gepäckträger ihres Rades integriert ist. -
Seite 18: Maximale Reichweite
Batterie an das Ende ihres Batterielebenszyklus gelangt ist. Zur weitergehenden Untersuchung des Sachverhalts sollten sie ihren niedergelassenen SR Suntour HESC Händler kontaktieren. Langzeitlagerung Falls sie ihre Batterie für einen längeren Zeitraum nicht benutzten werden, gibt es einige Punkte die zu beachten sind. -
Seite 19: Das Sollten Sie Beachten
Ladeeinheit nicht mit Müll oder ähnlich leicht entzündlichen Materialien bedeckt ist f Benutzen sie ausschließlich SR Suntour Originalbauteile. Die Benutzung von Bauteilen von Drittanbietern kann zu irreparablen Schäden führen. f Werfen sie die Batterie nicht in Feuer. -
Seite 20: Laden Der Batterie
SR SUNTOUR OWNERS MANUAL HESC components f Setzten sie die Batterie keinerlei Art von Stößen (z.B. Aufschlagen auf dem Boden) aus. f Während des Ladevorgangs kann die Batterie sehr heiß werden, vermeiden sie den Kontakt mit der Haut. f Bedecken oder überbauen sie das Gerät niemals mit Gegenständen. -
Seite 21: Aufrechstehender Typ
SR SUNTOUR OWNERS MANUAL SR SUNTOUR OWNERS MANUAL HESC components HESC components Um ihre Batterie sachgemäß laden zu können, folgen sie bitte den untenstehenden Anweisungen: Bevor sie ihre Batterie aufladen, möchten wir sie auf einige Hinweise aufmerksam machen, welche den Ladevorgang und somit die Reichweite des Systems beeinflus- sen können:... -
Seite 22: Ladestatus-Anzeige
SR SUNTOUR OWNERS MANUAL HESC components MODE 3. Öffnen sie die Abdeckkappe der 4. Verbinden sie die Batterie mit dem Ladebuchse . Ladegerät. 5. Verbinden sie das Ladegerät mit dem 6. Die Status Anzeige sollte nun “rot” Stromnetz. leuchten (betriebsbereit) 7. -
Seite 23: Battery Anzeige
SR SUNTOUR OWNERS MANUAL HESC components Battery Anzeige 2. Abolute Kapazität (drücken sie den Knopf für 6 sec.) Gibt den Wert der gesamt verfügbaren Batteriekapazität an. Kann auch als Indi- kator der Batterielebensdauer gesehen werden. Bitte lesen sie hierzu auch “Lang- zeitlagerung”... -
Seite 24: Fehlermeldungen
SR SUNTOUR OWNERS MANUAL HESC components Fehlermeldungen Ihr SR Suntour HESC ebike/Pedelec System ist mit einem sogenannten „Error Message Report System“ (EMRS) ausgestattet. Dieses Programm wurde dazu entwickelt Ihnen im Falle eines auftretenden Fehlers, eine schnelle und effektive Fehlermeldung zu liefern. -
Seite 25: Einbau Des Voderrades
SR SUNTOUR OWNERS MANUAL HESC components 1. Entfernen sie die Kabelführung mit Hilfe 2. Lösen sie die Kabelverbindung eines 4mm Imbusschlüsssels. 3. Lösen sie die Achsmutter mit einem 4. Entnehmen sie die Unterlegscheibe 19mm Gabelschlüssel welche die Achse fixiert Einbau des Voderrades Um das Voderrad wieder einzbauen führen Sie die oben genannten Schritte in... -
Seite 26: Garantie
SR SUNTOUR OWNERS MANUAL HESC components Garantie SR SUNTOUR garantiert bei normaler Nutzung für zwei Jahre ab dem Tag des ur- sprünglichen Kaufes, dass die Antriebseinheit frei von Material- und Verarbeitungsmän- geln ist. Ausgeschlossen von dieser Regelung ist die Li-Ionen Batterie. Die Garan- tie der Batterie beträgt 1 Jahr.Diese Garantie wird von SR SUNTOUR Inc. - Seite 27 SR SUNTOUR OWNERS MANUAL HESC components NOTES...
- Seite 28 SR SUNTOUR HEADQUARTER SR SUNTOUR EUROPE SR SUNTOUR INC. SR SUNTOUR EUROPE GMBH #7 Hsing Yeh Rd. Riedstrasse Fu Hsing Industrial Zone 83627 Warngau Chang Hua Germany Taiwan, R.O.C. Tel.: +49 8021 507 93-0 Tel.: +886 4 769115 Fax: +49 8021 507 93-29 Fax: +886 4 7694028 email: service@srsuntoureurope.com...
