Функции
Описание функции управляющих входов:
• контакт START запускает временную функцию
• контакт INHIBIT останавливает временную функцию (пауза)
• контакт RESET имитирует выключение и включение напряжения питания
Относится ко всем функциям:
• Если управляющий контакт START замкнут, а затем подключено напряжение пи-
тания, временная функция активируется при подключении напряжения питания.
• Замыкание управляющего контакта INHIBIT приостанавливает отсчет времени,
после размыкания управляющего контакта INHIBIT отсчет времени продолжается
с момента прерывания.
• Если управляющий контакт INHIBIT замкнут, замыкание управляющего контакта
START активирует временную функцию и отсчет времени приостанавливается.
• При замыкании управляющего контакта RESET отсчет времени прекращается не-
медленно и реле размыкается, как при отключении напряжения питания.
• Если замкнут управляющий контакт RESET и управляющий контакт START, времен-
ная функция активируется при размыкании управляющего контакта RESET так же,
как при подключении напряжения питания.

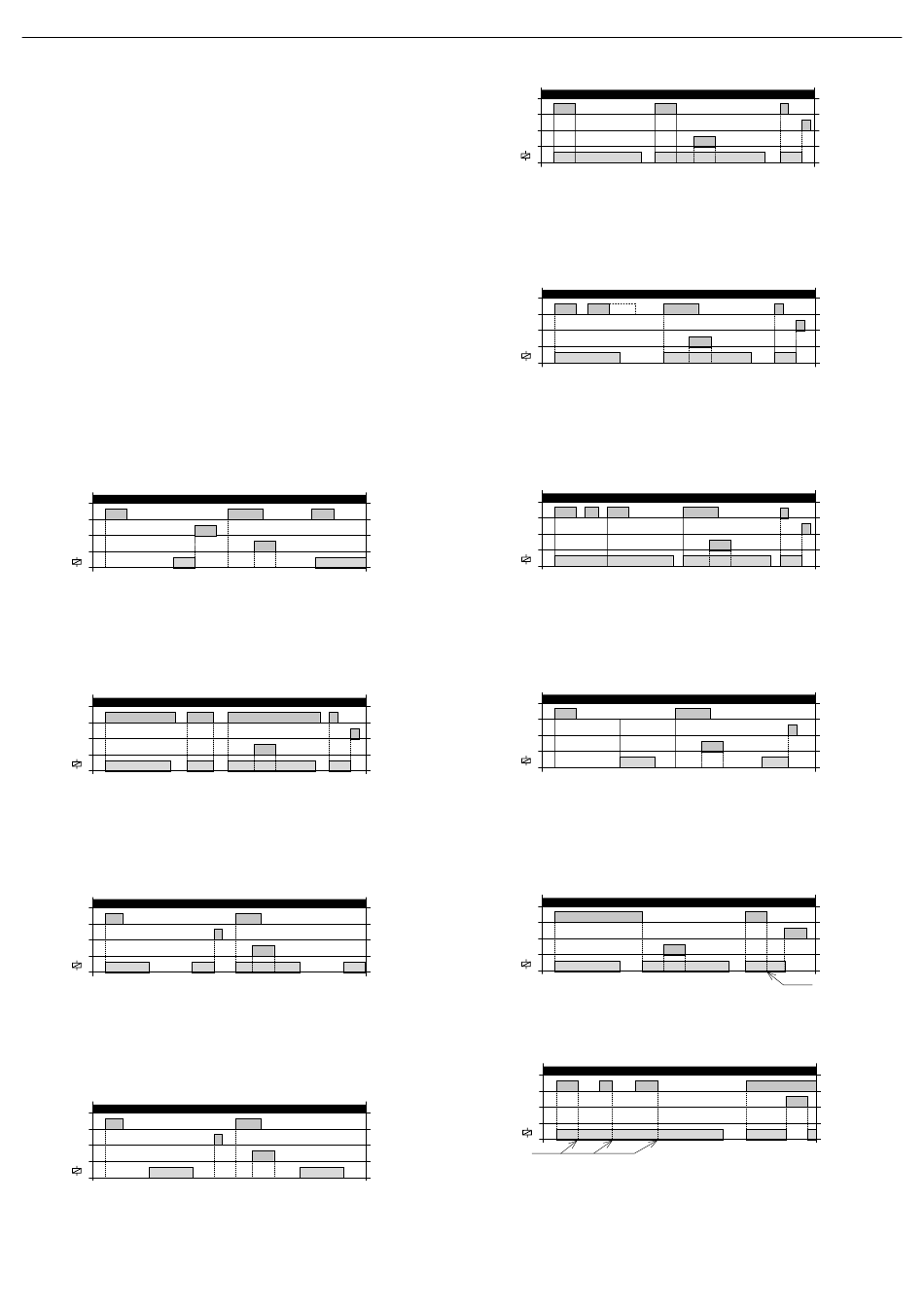

a. Задержка включения после замыкания управляющего контакта
Un
START
RESET
INHIBIT
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, активируется временная задержка T. По истечении времени реле
замыкается. Замыкание управляющего контакта START в интервале временной за-
держки игнорируется.
b. Задержка выключения после замыкания управляющего контакта
Un
START
RESET
INHIBIT
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается и активируется временная задержка T. По истече-
нии времени реле размыкается. Если управляющий контакт START размыкается в
интервале временной задержки, отсчет времени немедленно прерывается и реле
размыкается.
c. Мигание начинается с импульса после замыкания управляющего контакта
Un
START
RESET
INHIBIT
T
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается и активируется временная задержка T. После
окончания отсчета времени реле размыкается и снова активируется временная
задержка T. После окончания отсчета времени реле замыкается и такая последова-
тельность повторяется до тех пор, пока напряжение питания не будет отключено.
d. Мигание активируется с временным зазором после замыкания
управляющего контакта
Un
START
RESET
INHIBIT
T
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, активируется временная задержка T. После окончания отсчета вре-
мени реле замыкается и снова активируется временная задержка T. После оконча-
ния отсчета времени реле размыкается и такая последовательность повторяется
до тех пор, пока напряжение питания не будет отключено.
t1
t2
t1
t2
t1
t2
T
t1
t2
T
e. Задержка выключения после размыкания управляющего контакта с
моментальной сработкой выходного контакта
Un
START
RESET
INHIBIT
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается. Когда управляющий контакт START размыкается,
активируется временная задержка T. По истечении времени реле размыкается.
f. Задержка выключения после замыкания управляющего контакта
Un
START
RESET
INHIBIT
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается и активируется временная задержка T. По истече-
нии времени реле размыкается. Замыкание управляющего контакта START на про-
тяжении отсчета времени игнорируется.
g. Задержка выключения после замыкания управляющего контакта
- возобновляемая
Un
START
RESET
INHIBIT
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается и активируется временная задержка T. По ис-
течении времени реле размыкается. Замыкание управляющего контакта START в
момент отсчета времени активирует новую временную задержку T, таким образом,
время замыкания реле увеличивается.
h. Генератор импульсов через 0,5 с после замыкания управляющего
контакта
Un
START
RESET
INHIBIT
T
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, активируется временная задержка T. По истечении времени за-
держки реле замыкается на фиксированное время (0,5 с).
i. Задержка выключения после замыкания и размыкания управляющего
контакта
Un
START
RESET
INHIBIT
T
T = t1 + t2
При подаче напряжения питания реле разомкнуто. Если управляющий контакт
START замкнут, реле замыкается и активируется временная задержка T. По ис-
течении времени реле размыкается. При размыкании управляющего контакта
START реле снова замыкается и активируется временная задержка T. По истече-
нии времени задержки реле размыкается.
Un
START
RESET
INHIBIT
Restart
Если управляющий контакт START размыкается в интервале временной задержки,
произойдет перезапуск - реле останется замкнутым и активируется новая времен-
ная задержка T. По истечении времени задержки реле размыкается.
2 / 3
t1
t2
t1
t2
T
t1
t2
0.5s
t1
t2
<0.5s
t1
t2
Restart
T
