Charakteristika
- slouží například k hlídání topných tyčí ve výhybkách, topných kabelů, indikace
průchodu proudu, hlídání odběru jednofázových motorů...
- plynulé nastavování vybavovacího proudu potenciometrem, výběr z 8 rozsahů:
AC 0.05 - 0.5 A; AC 0.1 - 1 A; AC 0.2 - 2 A; AC 0.5 - 5 A; AC 0.8 - 8 A; AC 0.1 - 10 A;
AC 1 - 10 A; AC 1.6 - 16 A
- nastavitelná prodleva 0.5 - 10 s (pro eliminaci krátkodobých špiček)
- možné použít i ke snímání proudu z proudového transformátoru - až 600 A!
- univerzální napájecí napětí AC 24 - 240 V a DC 24 V
- napájení je galvanicky odděleno od měřeného proudu
- výstupní kontakt 1x přepínací 8 A
- jednofázové provedení, 1-MODUL, upevnění na DIN lištu, náhrada za PRI-31
Popis přístroje
1. Svorky napájecího napětí
1
2
2. Měřící vstup (pouze AC)
3. Indikace výstupu
3
4. Nastavení úrovně proudu - jeho překročení je
4
5
5. Nastavení časové prodlevy - zpoždění reakce
6. Výstupní kontakty
6
Nastavení úrovně proudu v % z rozsahu:
PRI-51/0.5A; PRI-51/1A; PRI-51/2A;
PRI-51/5A; PRI-51/8A; PRI-51/10A;
PRI-51/16A
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgNi, kontakt 8A
250V / 8A
Druh zátěže
AC13
Materiál kontaktu
AgNi, kontakt 8A
x
indikováno sepnutím relé a svitem červené LED
diody
výstupu na překročení nastaveného proudu
Nastavení úrovně proudu v A:
PRI-51/0.1-10A
M M
AC2 AC3 nekompenzované
250V / 3A 250V / 2A 230V / 1.5A (345VA)
K
AC14 AC15
250V / 3A 250V / 3A

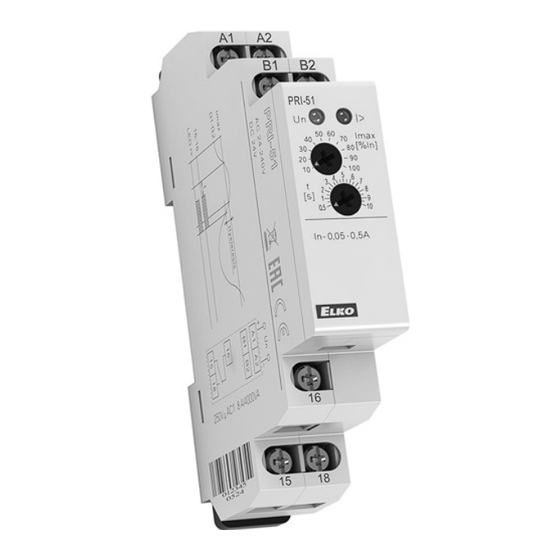

PRI-51
Hlídací proudové relé
Symbol
Zapojení
L
N
Un
A1 A2
B1 B2
16
15 18
AC5a
AC5a
kompenzované
x
M
DC1 DC3
24V / 8A 24V / 3A 24V / 2A
1 / 2
B1 A1 16 18
< I
B2 A2 15
Příklad zapojení PRI-51 s proudovým převodním
transformátorem pro zvýšení proudového rozsahu
Un
Zátěž
Is
A1 A2
B1 B2
16
15 18
HAL.230V
AC5b AC6a AC7b
300W x 250V / 1A
M
DC5 DC12 DC13
24V / 8A 24V / 2A
CZ
Ip
Proud. trafo
AC12
250V / 1A
DC14
x
