ELKO EP Hungary Kft.
Hungária krt. 69
1143 Budapest
Magyarország
Tel.: +36 1 40 30 132
e-mail: info@elkoep.hu
www.elkoep.hu
Made in Czech Republic
02-9/2020 Rev.: 0

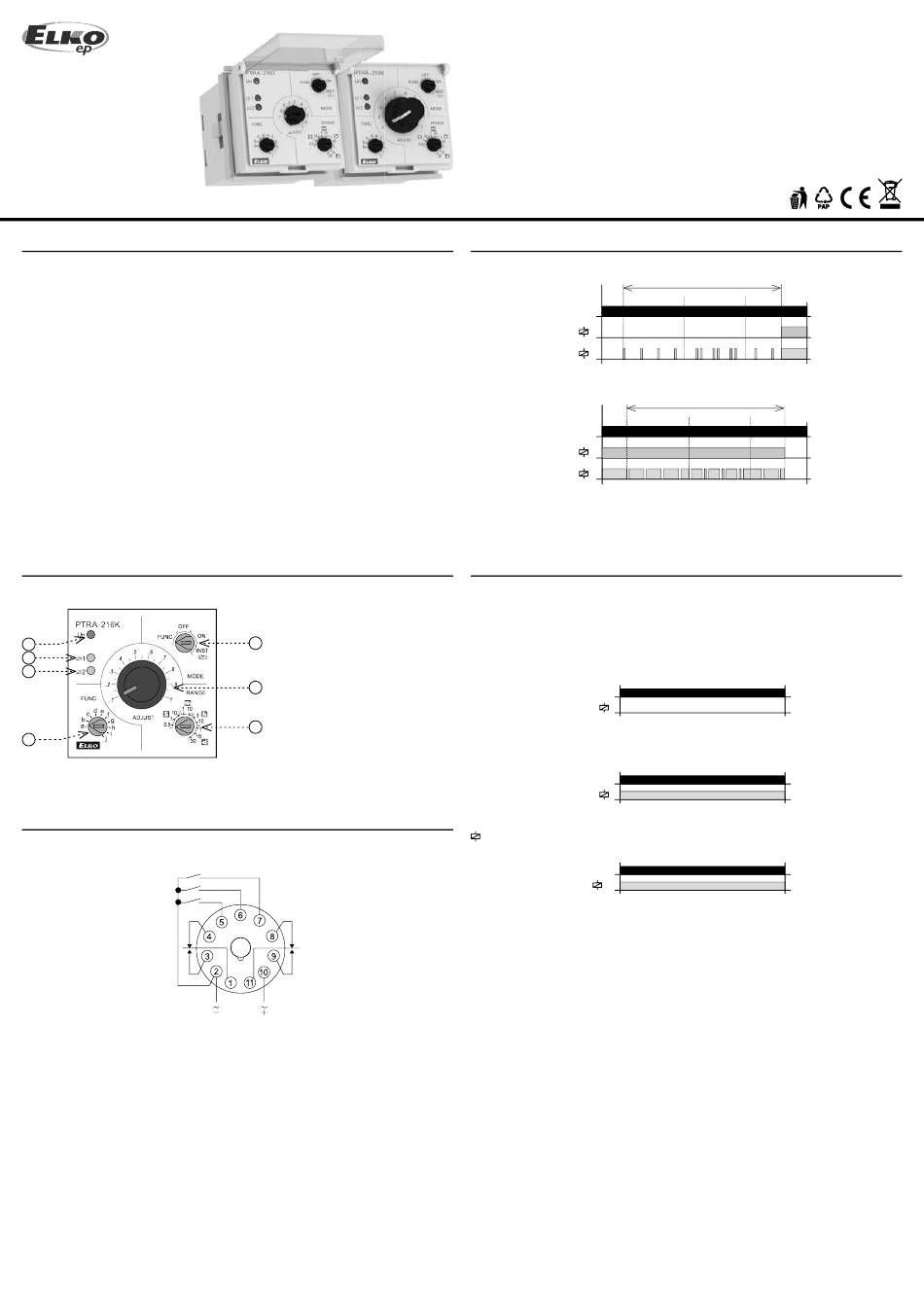

Jellemzők
• multifunkcionális időrelé univerzális felhasználásra automatizáláshoz, vezérlés-
hez, szabályozáshoz, vagy otthoni telepítéshez
• három vezérlő bemenet - START, INHIBIT, RESET
• Választható eszközök az időtartományon belüli fi nomhangolásra használt keze-
lőszerv szerint:
PTRA-216K - kézi forgatógomb, az egyszerű, szerszám nélküli beállításhoz
PTRA-216T - csavarhúzós forgatógomb, a fedél zárhatósága érdekében
• választható relé üzemmódok: beállított funkció szerint, állandóan meghúzva,
állandóan elengedve, a második relé bekapcsolása tápfeszültség rákapcsoláskor
• univerzális tápfeszültség: AC/DC 12 - 240 V
• az 50 ms - 30 nap között állítható időzítés 10 tartományra oszlik: 50 ms - 0.5 s /
0.1 s - 1 s / 1 s - 10 s / 0.1 perc - 1 perc / 1 perc - 10 perc / 0.1 óra - 1 óra / 1 óra -
10 óra / 0.1 nap - 1 nap / 1 nap - 10 nap / 3 nap - 30 nap.
• kimeneti érintkezők: 2x váltóérintkező 16A
• a multifunkciós piros LED visszajelző, mely az üzemállapottól függően villog vagy
világít
Az eszköz részei
1
2
3
4
Bekötés
1. Tápfeszültség kijelzése
2. 1. kimenet jelzése
3. 2. kimenet jelzése
5
4. Funkció választás
5. Relé üzemmód kiválasztása
6. Finom időbeállítás
6
(PTRA-216K: kézi gomb,
PTRA-216T: csavarhúzós gomb)
7
7. Időbeállítás
Reset
Start
Inhibit
Un
PTRA-216T
PTRA-216K
Multifunkciós időrelék
Üzemállapotok jelzése
OFF
Un
LED
T = t1 + t2
ON
Un
LED
T = t1 + t2
Relé üzemmód kiválasztása
FUNC. Funkció beállítások
A szükséges „a" - „j" funkció a FUNC trimmerrel állítható be.
OFF. A relé állandóan elengedve
Un
ON. A relé állandóan meghúzva
Un
2 INST. Második relé üzemmód
Un
2
A második relé a tápfeszültségtől függően kapcsol.
Az első relé a FUNC trimmerrel beállított funkció (a - j) szerint kapcsol.
1 / 3
OFF, időzítés
szünet
ON
t1
t2
ON, időzítés
szünet
OFF
t1
t2
HU
