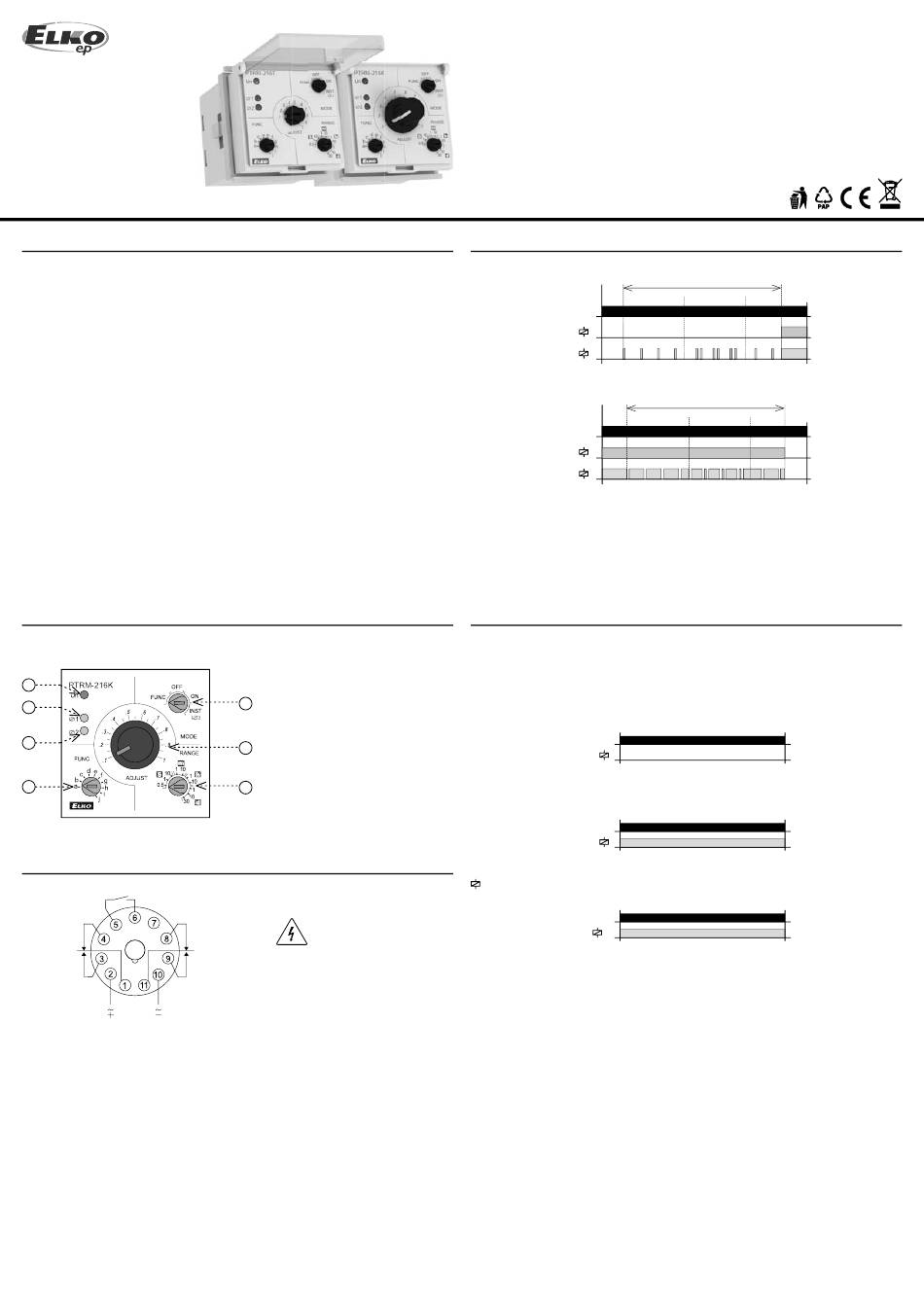

Elko PTRM-216T Handbuch

Multifunktionszeitrelais
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22
ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz | www.elkoep.cz
IČ: 25508717
Společnost je zapsána u Krajského
soudu v Brně Oddíl C, Vložka 28724
Made in Czech Republic
02-11/2020 Rev.: 0
Characteristika
• multifunkční časové relé pro univerzální využití v automatizaci, řízení a regulaci
nebo v domovních instalacích
• bezpotenciálový ovládací vstup
• možnost volby ovládacího prvku pro jemné doladění časového rozsahu:
PTRM-216K – knofl ík, pro snadnou manipulaci bez nutnosti nářadí
PTRM-216T – točítko, pro možnost použití plombovatelného krytu
• všechny funkce iniciované napájecím napětím, mimo funkci blikače, mohou
využít ovládací vstup k potlačení zpoždění (pauza)
• volba režimu relé – podle nastavené funkce, trvale sepnuto, trvale rozepnuto, spí-
nání druhého relé dle napájecího napětí
• univerzální napájecí napětí AC/DC 12 – 240 V
• nastavitelný čas od 50 ms do 30 dní je rozdělen do 10-ti rozsahů:
(50 ms - 0.5 s / 0.1 s - 1 s / 1 s - 10 s / 0.1 min - 1 min / 1 min - 10 min / 0.1 hod -
1 hod / 1 hod - 10 hod / 0.1 den - 1 den / 1 den - 10 dní / 3 dny - 30 dní)
• výstupní kontakt: 2x přepínací 16A
• multifunkční červená LED bliká nebo svítí v závislosti na provozním stavu
Popis přístroje
1
2
3
4
Zapojení
Un
1. Indikace napájecího napětí
2. Indikace výstupu 1
3. Indikace výstupu 2
5
4. Nastavení funkce
5. Volba režimu relé
6. Jemné nastavení času
6
(PTRM-216K: knofl ík,
PTRM-216T: točítko)
7
7. Nastavení časového rozsahu
Na kontakty 5, 6, 7 nesmí být
připojeno žádné vnější napětí!
PTRM-216T
PTRM-216K
Multifunkční časové relé do patice
Indikace provozních stavů
OFF
Un
LED
T = t1 + t2
ON
Un
LED
T = t1 + t2
Volba režimu relé
FUNC. Nastavení funkcí
Požadovaná funkce a-j se nastavuje trimrem FUNC.
OFF. Trvalé rozepnutí relé
Un
ON. Trvalé sepnutí relé
Un
2 INST. Režim druhého relé
Un
2
Druhé relé spíná dle napájecího napětí.
První relé spíná podle funkce (a-j) nastavené trimrem FUNC.
1 / 3
OFF, časování
pauza
ON
t1
t2
ON, časování
pauza
OFF
t1
t2
CZ
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elko PTRM-216T

Inhaltszusammenfassung für Elko PTRM-216T

  • Seite 22: Anzeige Der Betriebszustände

    • Wahlmöglichkeit des steuernden Elements für die Feinabstimmung des Zeitbereichs: PTRM-216K – Druckknopf, für die einfache Handhabung kein Werkzeug nötig PTRM-216T – Drehknopf, für die Verwendungsmöglichkeit der plombierbaren Kappe T = t1 + t2 • Alle durch die Versorgungsspannung initiierten Funktionen, abgesehen von der Funktion eines Blinkers, können den Betätigungseingang zum Ausblenden der...
  • Seite 23 Funktionen a. Verzögerter Anlauf d. Impulsrelais Steuereingang Steuereingang Nach der Zuführung der Versorgungsspannung beginnt die Zeitverzögerung T. Nach Nach der Zuführung der Versorgungsspannung wird das Relais geöff net. Ist der Steu- dem Ablauf des Timings (Countdown) schaltet das Relais und dieser Zustand bleibt bis erkontakt geschaltet, schaltet das Relais.

  • Seite 24: Technische Parameter

    Technische Parameter i. Verzögerte Rückkehr nach Schalten und Öff nen des Steuerkontakts PTRM-216T PTRM-216K Steuereingang Versorgung Anschlüsse: 2, 10 Versorgungsspannung: AC/DC 12 – 240V (AC 50 – 60Hz) Leistungsaufnahme max.: 2.5 VA / 1.5 W Steuereingang Toleranz: ±10 % Versorgungsanzeige: LED grün...
