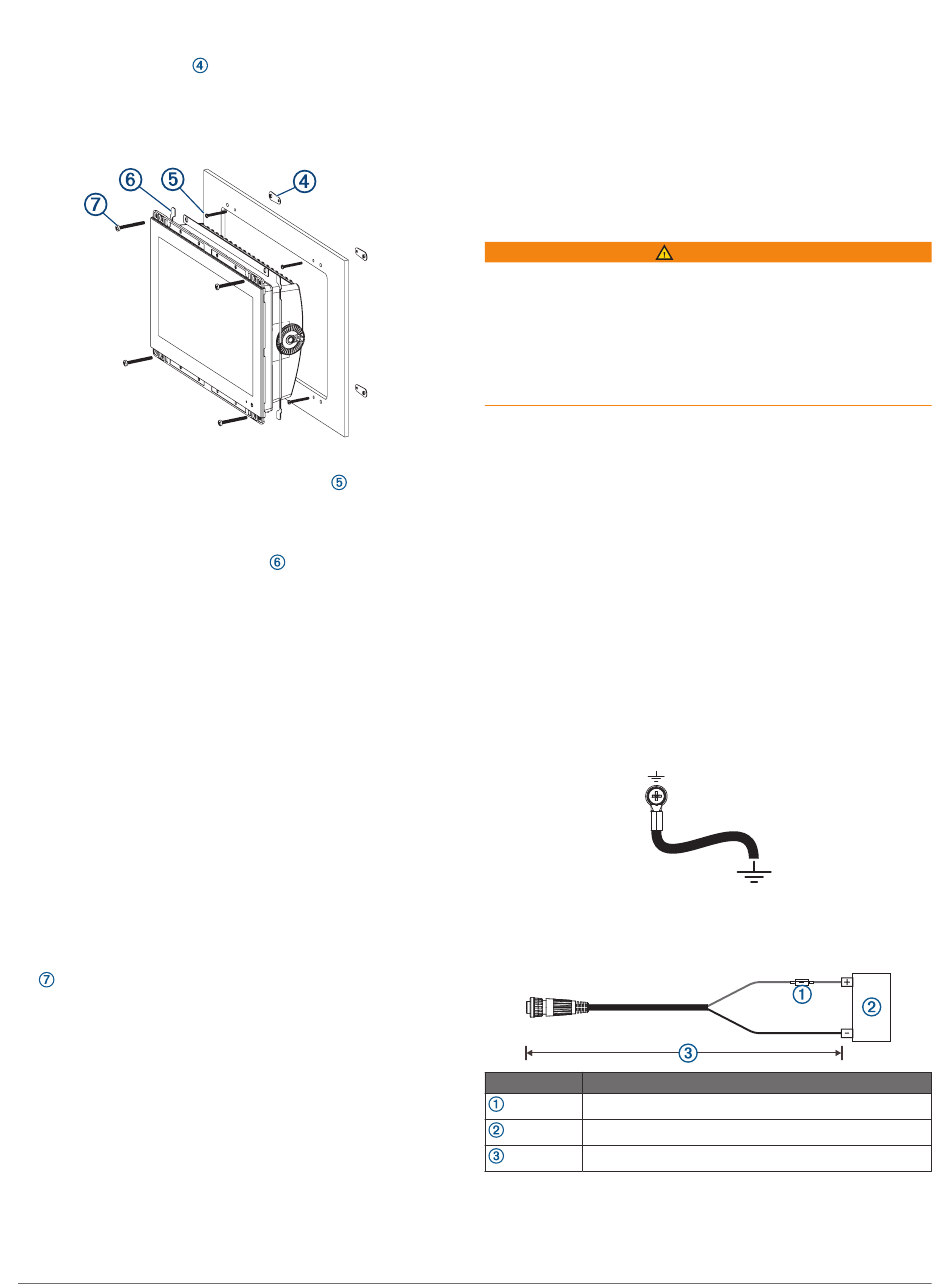

Entfernen Sie die Schablone von der Montagefläche.
15
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
16
Befestigen Sie die Annietmutter an der Montagefläche, indem
Sie eine der mitgelieferten M3-Schrauben
9
3,6-mm-Loch (
/
Zoll) einschrauben.
64
17
Wiederholen Sie die Schritte 15 und 16 für alle Annietmuttern
auf der Ober- und Unterseite des Geräts.
18
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, und legen Sie microSD Karten auf
der Rückseite des Geräts ein, bevor Sie es in den Ausschnitt
einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
zugehörigen Schutzkappen abdecken.
20
Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
23
Sichern Sie das Gerät mit den mitgelieferten M4-Schrauben
oder Holzschrauben (je nach Montageart) an der
Montagefläche.
24
Entfernen Sie vorsichtig den Stoßschutz aus Gummi, und
entsorgen Sie ihn.
25
Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
26
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Beachten Sie beim Verbinden dieses Geräts mit der
Stromversorgung und anderen Garmin Geräten folgende
Hinweise.
an der Rückseite der Montagefläche
in das kleinere
an der Rückseite des
• Die Strom- und Masseanschlüsse der Batterie müssen
überprüft werden, um sicherzustellen, dass sie sicher sitzen
und sich nicht lösen können.
• Die Kabel sind möglicherweise ohne installierte
Sicherungsringe verpackt. Die Kabel sollten vor der
Installation der Sicherungsringe verlegt werden.
• Nachdem Sie einen Sicherungsring an einem Kabel montiert
haben, sollten Sie sich vergewissern, dass der Ring sicher
verbunden und der Dichtungsring richtig positioniert ist, damit
die Strom- oder Datenverbindung sicher ist.
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Sie sollten die rote Leitung über die Zündung oder einen
anderen manuellen Schalter mit derselben Batterie verbinden,
um das Gerät ein- und auszuschalten.
1
Verlegen Sie das Netzkabel zwischen der Stromquelle und
dem Gerät.
2
Verbinden Sie die rote Stromleitung mit der Zündung oder
einem anderen manuellen Schalter, und verbinden Sie bei
Bedarf den Schalter mit dem Pluspol (+) der Batterie.
3
Verbinden Sie die schwarze Leitung mit dem Minuspol (-) der
Batterie oder der Masse.
4
Verbinden Sie das Netzkabel mit dem Gerät, und drehen Sie
den Sicherungsring im Uhrzeigersinn, um ihn anzuziehen.
Zusätzliche Hinweise zur Erdung
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, können Sie die Erdungsschraube am Gehäuse
verwenden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.
Verlängerung des Netzkabels
Bei Bedarf ist eine Verlängerung des Netzkabels unter
Verwendung des entsprechenden Leitungsquerschnitts für die
Länge der Verlängerung möglich.
Element
Beschreibung
Sicherung
Akku
1,8 m (6 Fuß), keine Verlängerung
