17

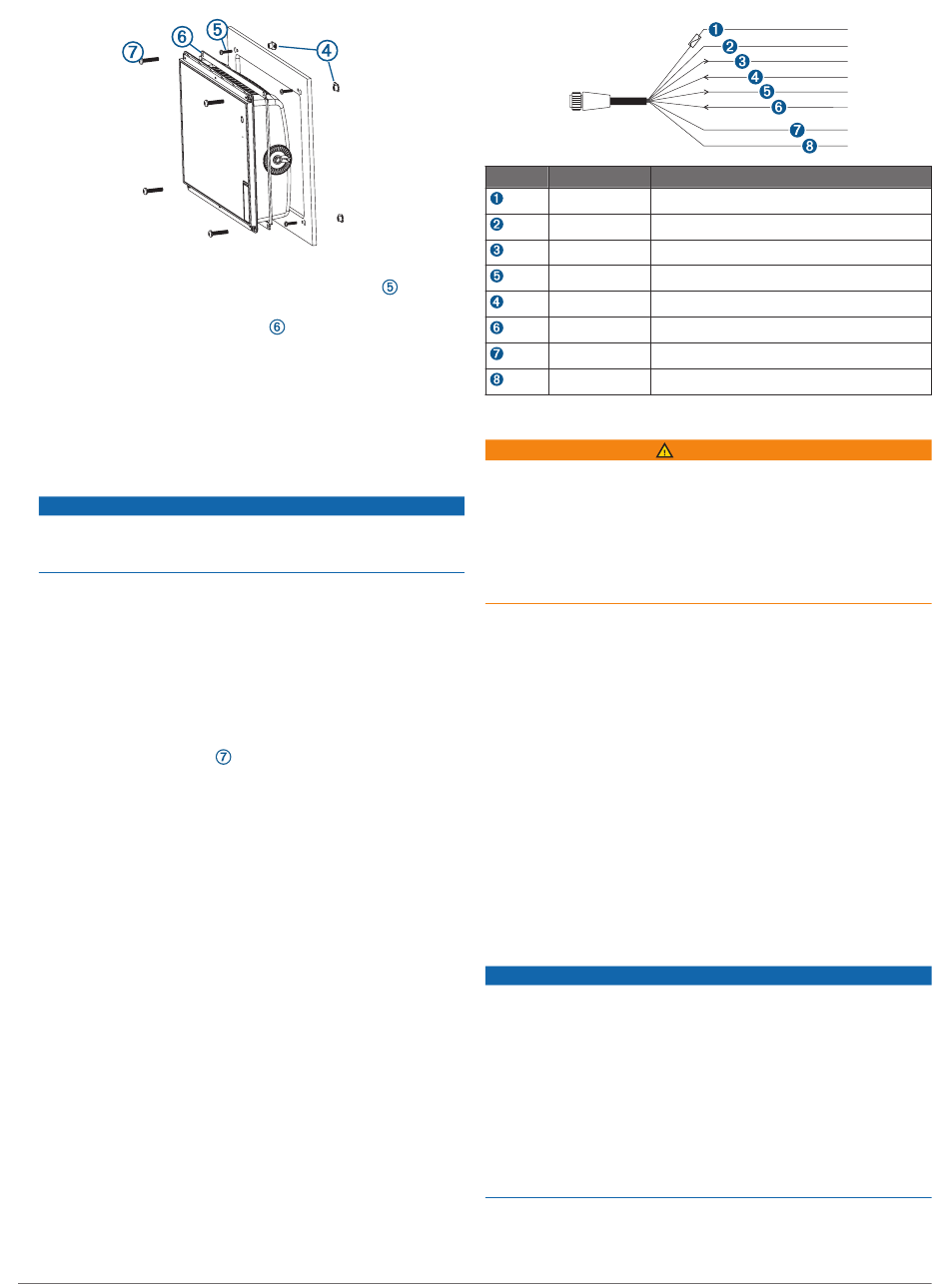

Befestigen Sie die Annietmuttern an der Montagefläche,
indem Sie die kleineren Metallgewindeschrauben
kleineren Löcher einschrauben.
18
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie
die nicht verwendeten Anschlüsse mit den zugehörigen
Schutzkappen abdecken.
20 Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
23
Befestigen Sie das Gerät mit den größeren
Metallgewindeschrauben
Holzschrauben an der Montagefläche.
24 Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
25
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zum Verbinden des Geräts
Nachdem Sie die Kabel mit dem Gerät verbunden haben,
ziehen Sie die Sicherungsringe an, um jedes Kabel zu
befestigen.
Netz-/NMEA 0183 Kabel
®
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Signalleuchte oder einem Signalhorn verbunden, um visuelle
oder akustische Warnungen abzugeben.
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen nach AWG 22
(0,33 mm²) verwenden.
• Dieses Kabel verfügt über einen NMEA 0183 Differenzial-
Eingang und -Ausgang.
an der Rückseite des
HINWEIS
oder den mitgelieferten
Element Leitungsfarbe Funktion der Leitung
Rot
Schwarz
Blau
Grau
in die
Braun
Violett
Orange
Gelb
Anschließen des Kabelbaums an die Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Verlegen Sie den Kabelbaum zur Stromquelle und zum
Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
3
Installieren Sie bei Bedarf den Sicherungsring und den
Dichtungsring am Ende des Kabelbaums.
4
Verbinden Sie das Kabel mit dem POWER Anschluss auf der
Rückseite des Geräts. Drücken Sie es dabei fest an.
5
Drehen Sie den Sicherungsring im Uhrzeigersinn, um das
Kabel mit dem Gerät zu verbinden.
Zusätzliche Hinweise zur Erdung
Bei den meisten Montagearten sollte keine weitere
Gehäuseerdung erforderlich sein. Sollte es zu Störungen
kommen, kann die Erdungsschraube am Gehäuse verwendet
werden, um das Gerät an die Wassererdung des Boots
anzuschließen. So können Störungen vermieden werden.

Hinweise zum Garmin Marinenetzwerk

Wenn ein Gerät eines Drittanbieters, z. B. eine FLIR
mit einem Garmin Marinenetzwerk verbunden wird, muss ein
PoE-Isolierungskoppler für das Garmin Marinenetzwerk
(010-10580-10) verwendet werden. Der Anschluss eines PoE-
Geräts (Power over Ethernet) direkt an einen Kartenplotter im
Garmin Marinenetzwerk führt zur Beschädigung des Garmin
Kartenplotters und kann zur Beschädigung des PoE-Geräts
führen. Der Anschluss eines Geräts eines Drittanbieters direkt
an einen Kartenplotter im Garmin Marinenetzwerk führt zu
einem unerwarteten Verhalten der Garmin Geräte.
Beispielsweise schalten sich die Geräte nicht ordnungsgemäß
aus, oder die Software wird unbrauchbar.
Das Gerät kann mit weiteren Garmin Marinenetzwerkgeräten
verbunden werden, um Daten weiterzugeben, z. B. Radar-,
Echolot- und detaillierte Kartendaten. Beachten Sie beim
Leistung
Masse (Stromversorgung und NMEA 0183)
NMEA 0183 TxA (Ausgang +)
NMEA 0183 TxB (Ausgang -)
NMEA 0183 RxA (Eingang +)
NMEA 0183 RxB (Eingang -)
Zubehör einschalten
Alarm, niedrig
WARNUNG
HINWEIS
® Kamera,
