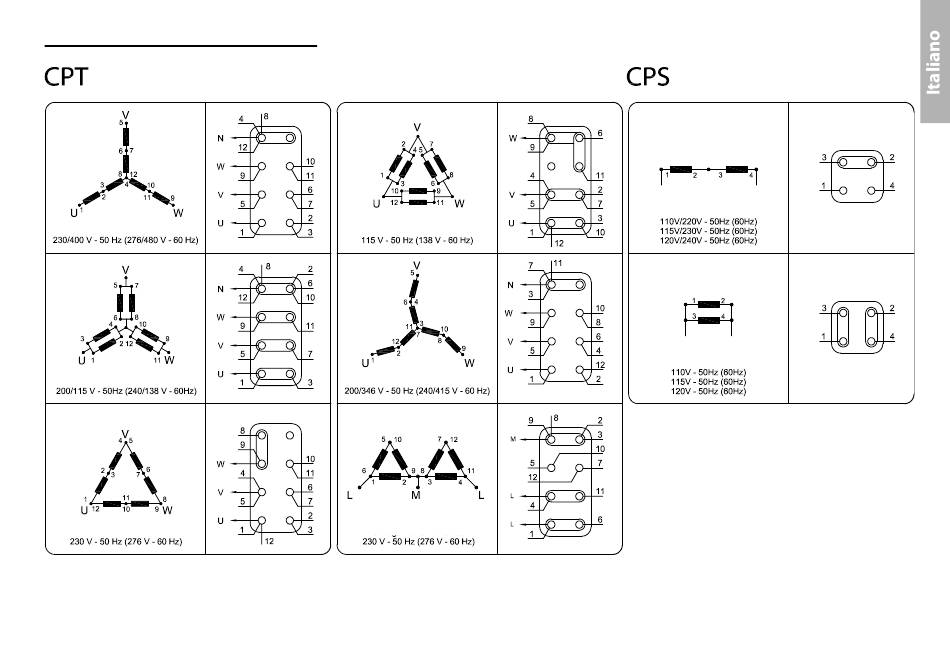

7. SCHEMA DI COLLEGAMENTO DEI TERMINALI SULLA MORSETTIERA
Collegamento serie
Collegamento stella serie+neutro
Collegamento triangolo parallelo
Collegamento parallelo
Collegamento stella parallelo+neutro Collegamento zig-zag + neutro
Collegamento triangolo serie Collegamento monofase
N.B. Il riferimento di tensione monofase (morsetti 5 e 6 del regolatore HVR-11) va sempre collegato tra i terminali 1 e 2 dell'avvolgimento.
