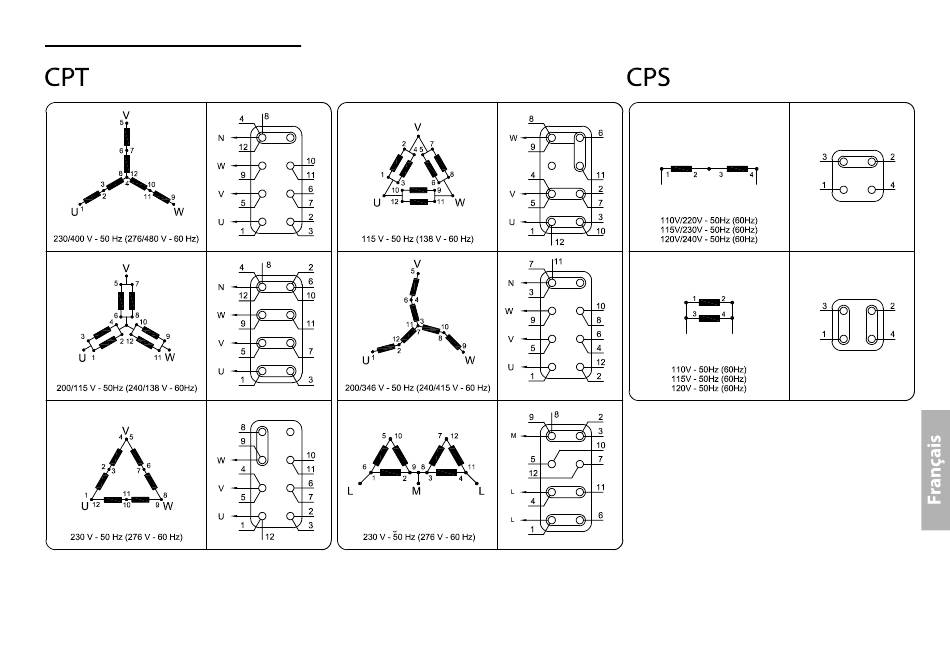

7. SCHÉMA DE CONNEXION DES BORNES SUR LE BLOC TERMINAL
Connexion étoile série+neutre
Connexion étoile parallèle + neutre
Connexion triangle série
N.B. La référence de tension monophasé (bornes 5 et 6 du régulateur HVR-11) doit être toujours connectée entre les terminaux 1 et 2 du bobinage.
Connexion triangle parallèle
Connexion zig-zag /neutre
Connexion monophasée
- 31 -
Connexion série
Connexion parallèle
