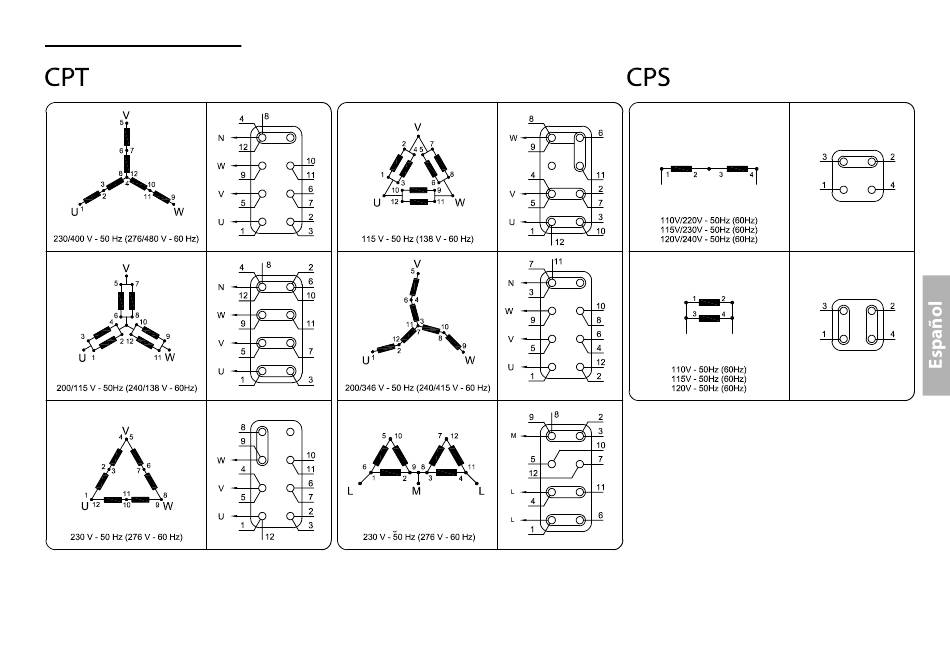

7. DIAGRAMA DE CABLEADO DE LOS TERMINALES
Conexión de serie
Conexión de serie extrella + neutral
Conexión triangular paralela
Conexión paralela
Conexión estrella paralela + neutral Conexión Zig-zag neutral
Conexión triángulo serie Conexión monofásica
N.B. La tensión de fase de referencia (terminales 5 y 6 del regulador de HVR-11) debe estar siempre conectado entre los terminales 1 y 2 del devanado.
