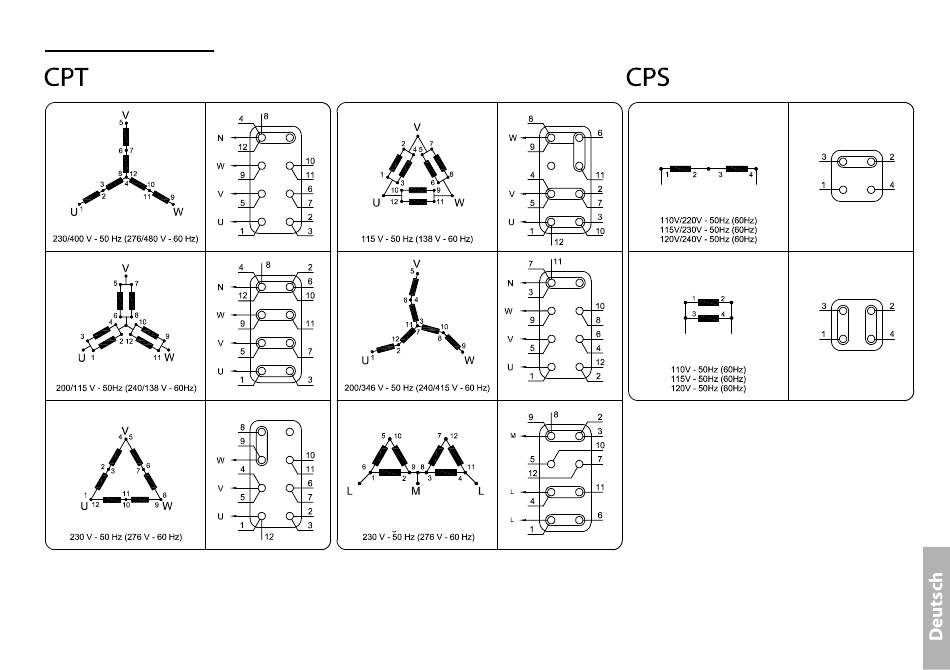

7 - SCHALTPLAN DER AUF DEM KLEMMEN

Serienverbindung
Stern + neutrale Reihenschaltung
Parallele Dreieckverbindung
Parallele Verbindung
Parallel + neutrale Sternverbindung
Zick-Zack / Neutralverbindung
Serie Dreieck Verbindung
Einphasige Verbindung
N.B. Die Referenzphasenspannung (Anschlüsse 5 und 6 des Reglers HVR-11) immer zwischen den Klemmen 1 und 2 des Wickel verbunden werden.
