3.10

2. Harmonische blockiert/Einschaltstabilisierung (81HBL2)

Übersicht der Funktion (81HBL2)
Die Einschaltstromerkennung wird für Folgendes verwendet:
•
Einschaltvorgang bei Transformatoren und anderen induktiven Lasten erkennen
•
Erzeugung eines Blockiersignals für Schutzfunktionen, wenn die Transformatoren eingeschaltet werden
•
Ermöglicht eine empfindliche Einstellung der Schutzfunktionen
HINWEIS
i
i
Die Überwachungsfunktion für 2. Harmonische blockiert/Einschaltstabilisierung (81HBL2) ist bei den MLFB-
Varianten 7SR450[1/3]-xGA10- 1AA0 nicht verfügbar.
Struktur der Funktion (81HBL2)
Das Element der Überwachungsfunktion für die Einschaltstromerkennung besitzt gruppenabhängige Einstel-
lungen; diese Einstellungen können in jeder Einstellungsgruppe unterschiedlich sein – Gruppennummern (Gn)
1 und 2.
Die Funktion überwacht den Strom im Primärsystem über die 3-phasigen Stromwandlereingänge, z.B. CT1/2/3.
Die Funktion Einschaltstromerkennung (81HBL2) ist wie folgt zusammengefasst:
•
Kennlinie der Schnellauslösung (unverzögert)
•
Wenn an einer beliebigen Phase ein Einschaltstrom erkannt wird, werden alle Phasen gesperrt.
Logik der Funktion (81HBL2)
[lo_7sr45_HarmonicBlockFeatureFn, 2, de_DE]

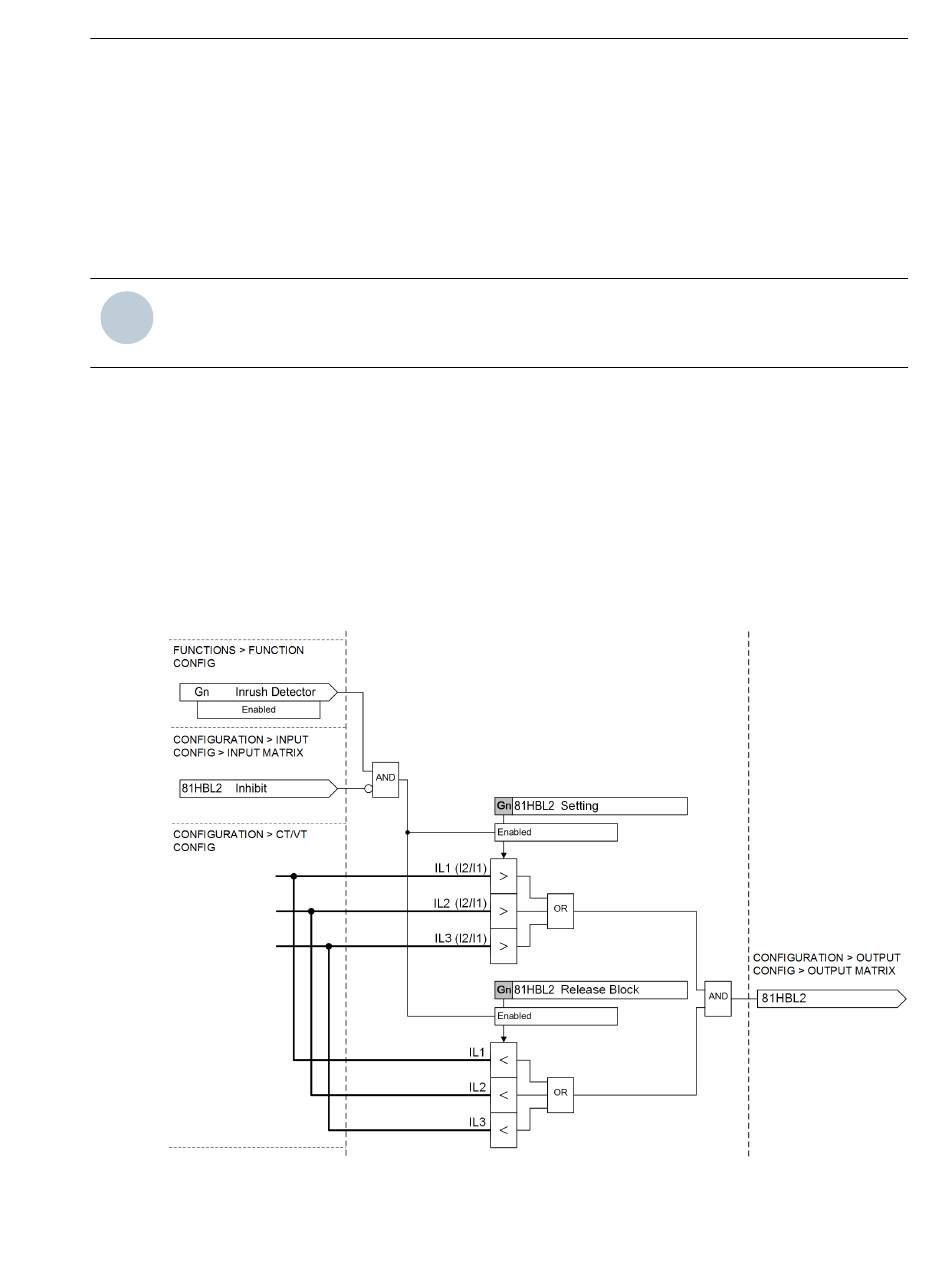

Bild 3-13
Reyrolle, 7SR45, Gerätehandbuch
C53000-G7040-C101-2, Ausgabe 09.2020
Logikdiagramm 2. Harmonische blockiert/Einschaltstabilisierung (81HBL2)
3.10 2. Harmonische blockiert/Einschaltstabilisierung (81HBL2)
