Liquid Crystal Display - Siemens Reyrolle 7SR45 Gerätehandbuch

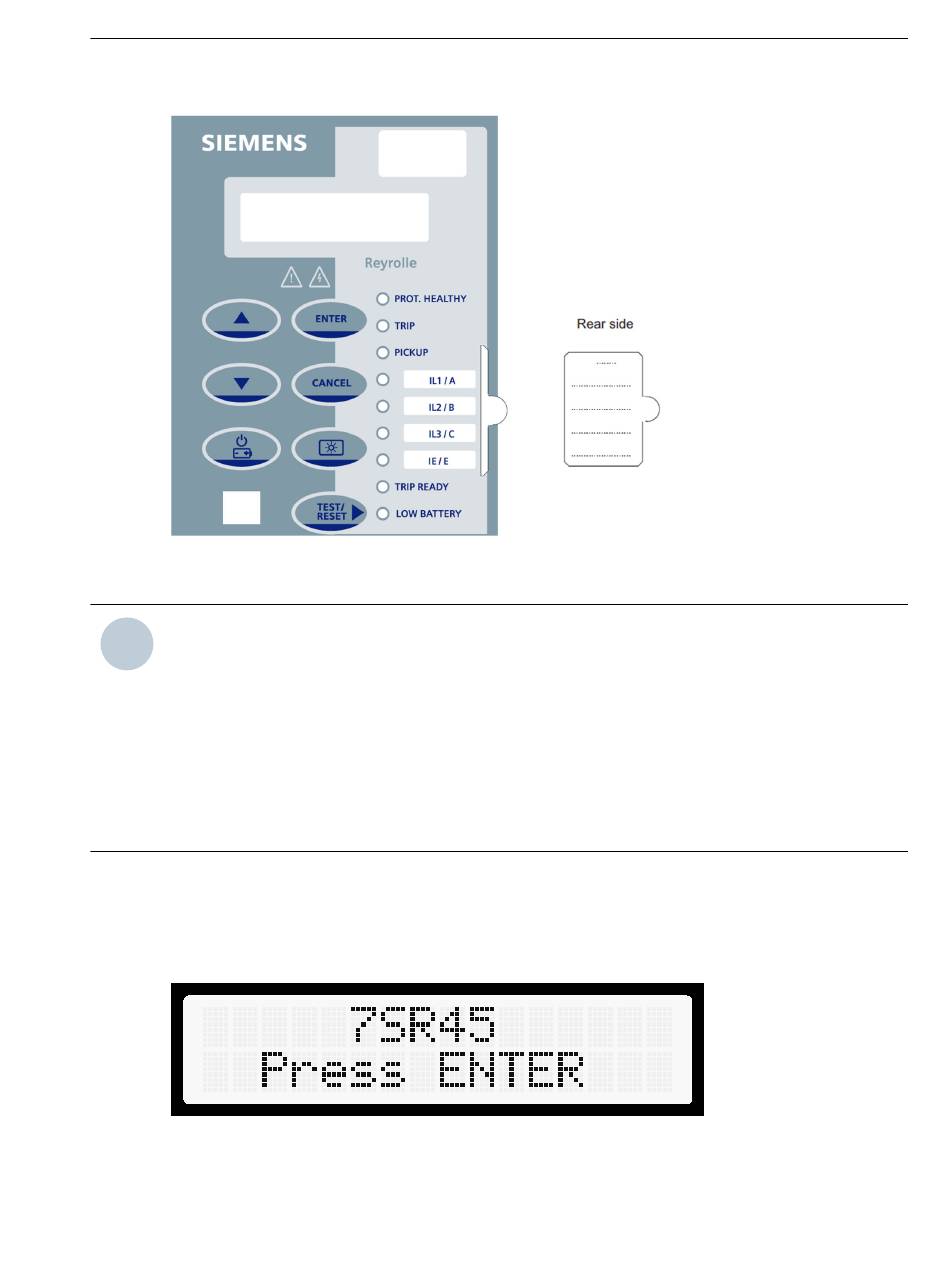

Gerätevorderseite ohne Statusindikator-Ausgang
[dw_7SR45_frontfascia_withoutflagoutput, 1, de_DE]
Bild 2-2
HINWEIS
i i
Argus Relais 7SR45-Geräte (7SR450/FF und 7SR450/EE) mit Beschriftung auf der Gerätevorderseite mit 9
nicht programmierbaren LEDs können mit dem aktuellsten Firmware-Release 2438H8001R2f-1a aktualisiert
werden.
In diesem Fall können Sie eine der folgenden Herangehensweisen verwenden:
•
Verwenden Sie das Gerät, wie es ist, ohne die Gerätevorderseite mit den nicht programmierbaren
LEDs, mappen Sie die LEDs L4 bis L7 auf die Voreinstellungen, d.h. LED 4 → IL1/A, LED 5 → IL2/B, LED
6 → IL3/C und LED 7 → IE/E.
•
Stecken Sie einen Beschriftungsstreifen über LED L4 bis L7 ein, wie in
LEDs können dann, wenn nötig, auf jede beliebige Funktion gemappt werden.

Liquid Crystal Display

2.1.2
Ein alphanumerisches Liquid Crystal Display (LCD) mit 2 Zeilen mit je 16 Zeichen zeigt Einstellungen, Instru-
mentenmodus und Störfalldaten an.
[sc_lcd_display, 1, de_DE]
Bild 2-3
Reyrolle, 7SR45, Gerätehandbuch
C53000-G7040-C101-2, Ausgabe 09.2020
Gerätevorderseite ohne Statusindikator-Ausgang
LCD des Relais 7SR45
