2.2 Binäreingänge
Übersicht
Die Binäreingänge (BE) sind Optokoppler, die über eine geeignete AC/DC-Stromversorgung betrieben werden.
Die Gerätevariante mit AC/DC-Hilfsspannungsversorgung besitzt Binäreingänge mit einer Anregeschwelle von
AC/DC 88 V. Geräte mit DC-Hilfsspannungsversorgung besitzen Binäreingänge mit einem Schwellwert von DC
19 V.
Der Status der BE kann über das LCD, in der Software Reydisp Evolution oder mittels SCADA angezeigt werden.
Das Argus Relais 7SR45 ist mit 2 oder 4 Binäreingängen erhältlich. Sie können einen Binäreingang unter
INPUT CONFIG > INPUT MATRIX (Eingangskonfig > Eingangsmatrix) beliebigen verfügbaren Funktionen
zuweisen, z.B. Verriegelung, Binärausgänge, Reset-Statusindikatoren und allgemeine Alarmmeldungen. Der
Binäreingang kann auch zugeordnet werden, um die Impulsausgabe bei Vorhandensein einer Hilfsspannungs-/
Wandlerstromversorgung zu aktivieren.
Mit jedem Binäreingang sind Verzögerungszeiten für Anregung (PU) und Rückfall (DO) verknüpft. Wenn keine
Anregeverzögerung angewendet wurde, kann der Eingang aufgrund der an den Kabelverbindungen indu-
zierten Wechselspannung (z.B. überkreuzte Verbindungen) ansprechen. Die voreingestellte Anregezeit von
20 ms gewährleistet Wechselstrom-Störfestigkeit.
Alle Eingänge können unabhängig voneinander konfiguriert werden. Jeder Eingang kann logisch invertiert
werden, um die Integration des Relais in das Benutzerkonzept zu erleichtern. Bei einer Invertierung signalisiert
das Relais, dass der BE ausgelöst wurde, falls keine Spannung am Binäreingang anliegt. Eine Invertierung
erfolgt vor einer PU- und DO-Zeitverzögerung.
Binäreingänge können für unverzögerten Betrieb ab DC 19 V Stromversorgung konfiguriert werden, indem die
Anregeverzögerung auf 0 ms und die Rückfallverzögerung auf 25 ms eingestellt wird.
Jeder Binäreingang kann einem Binärausgang zugewiesen werden und ermöglicht die Anzeige von
Meldungen und Alarmmeldungen an der Bedieneinheit des Relais.
Binäreingangslogik

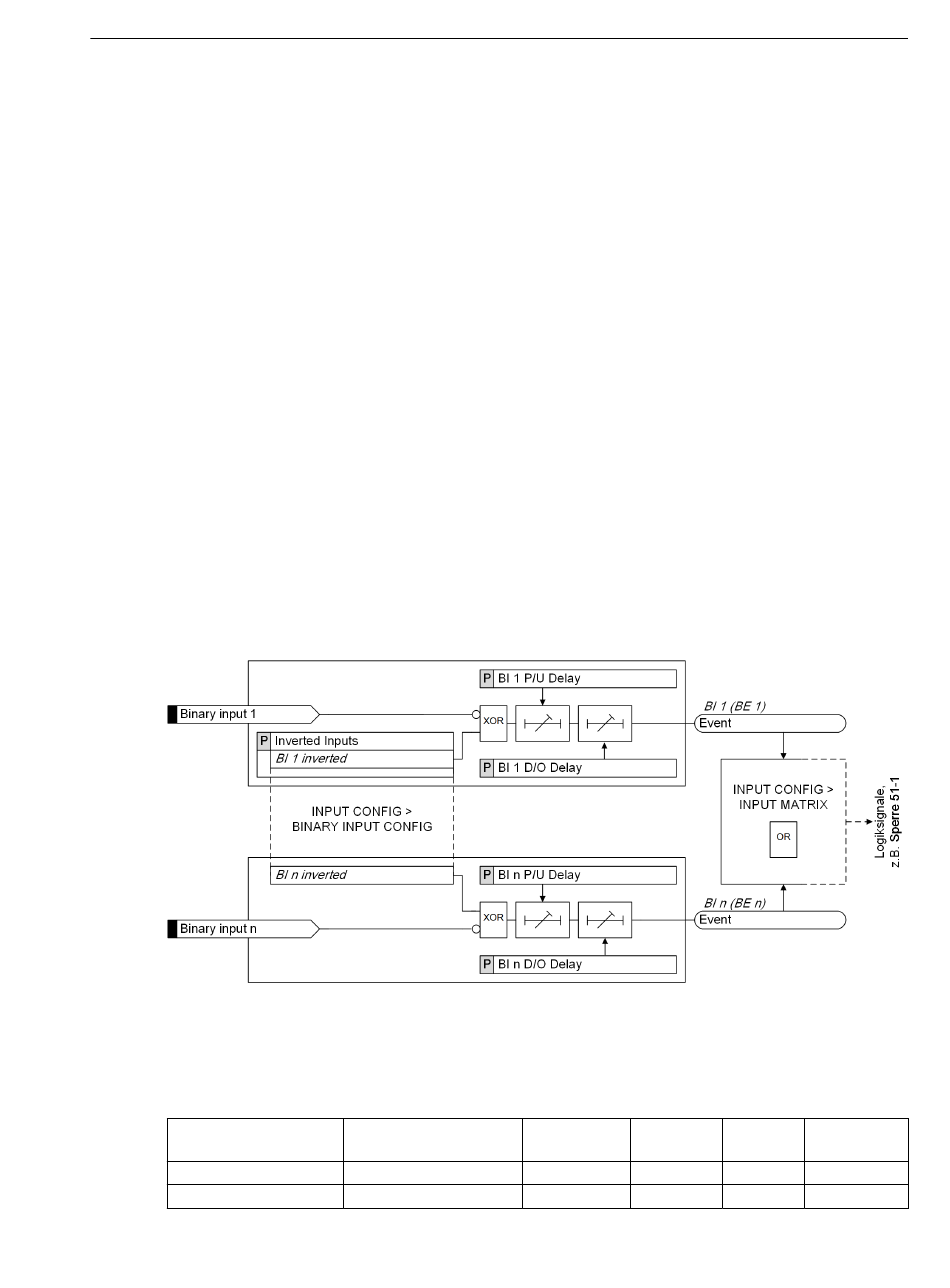

[lo_binary-input, 1, de_DE]
Bild 2-5
Details zum Binäreingang
Tabelle 2-3
Parameter
Inhibit 50-1
Inhibit 50-2
Reyrolle, 7SR45, Gerätehandbuch
C53000-G7040-C101-2, Ausgabe 09.2020
Binäreingangslogik
Binäreingang
Beschreibung
50-1 Element gesperrt
50-2 Element gesperrt
Voreinstell- Min
wert
– –
– –
Device Functionality
2.2 Binäreingänge
Max Stufung
1 –
1 –
